Phoenix Contact MINI MCR-SL-U-U 2864684 Trennverstärker 1 St. kaufen

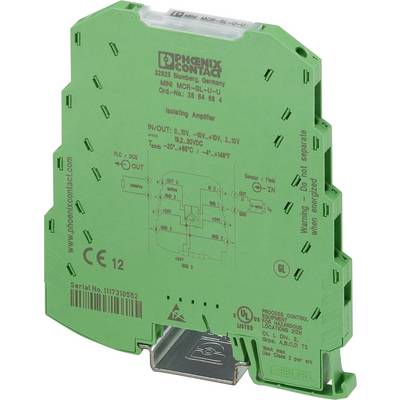

Ein grüner Phoenix Contact-Trennverstärker mit der Modellnummer MINI MCR-SL-U-I. Er verfügt über eingravierte Spezifikationen und Anschlussdiagramm.

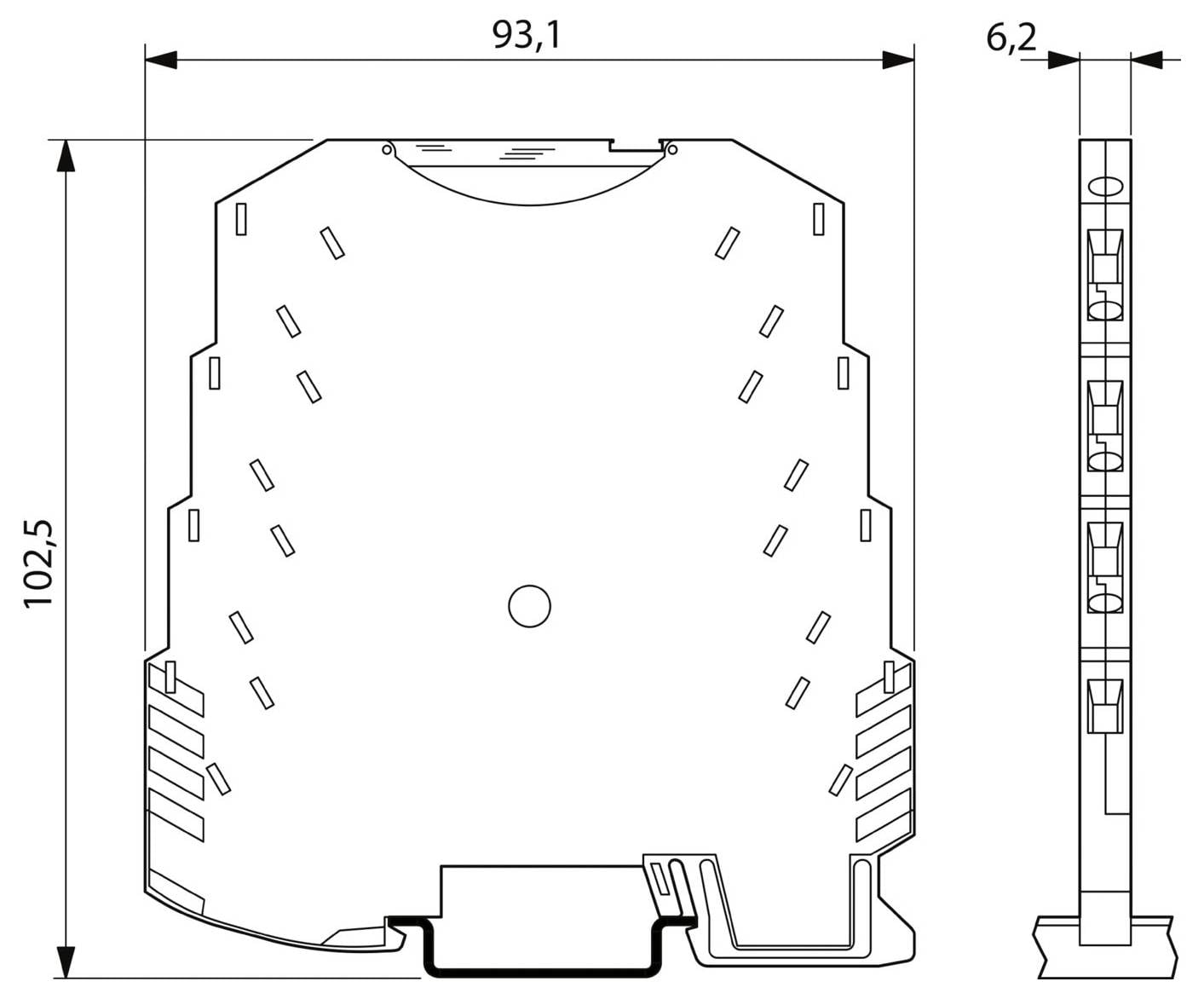

Technische Zeichnung eines Geräts mit Maßen: 93,1 mm Breite, 102,5 mm Höhe und 6,2 mm Dicke. Seitenansicht zeigt Innenkomponenten.

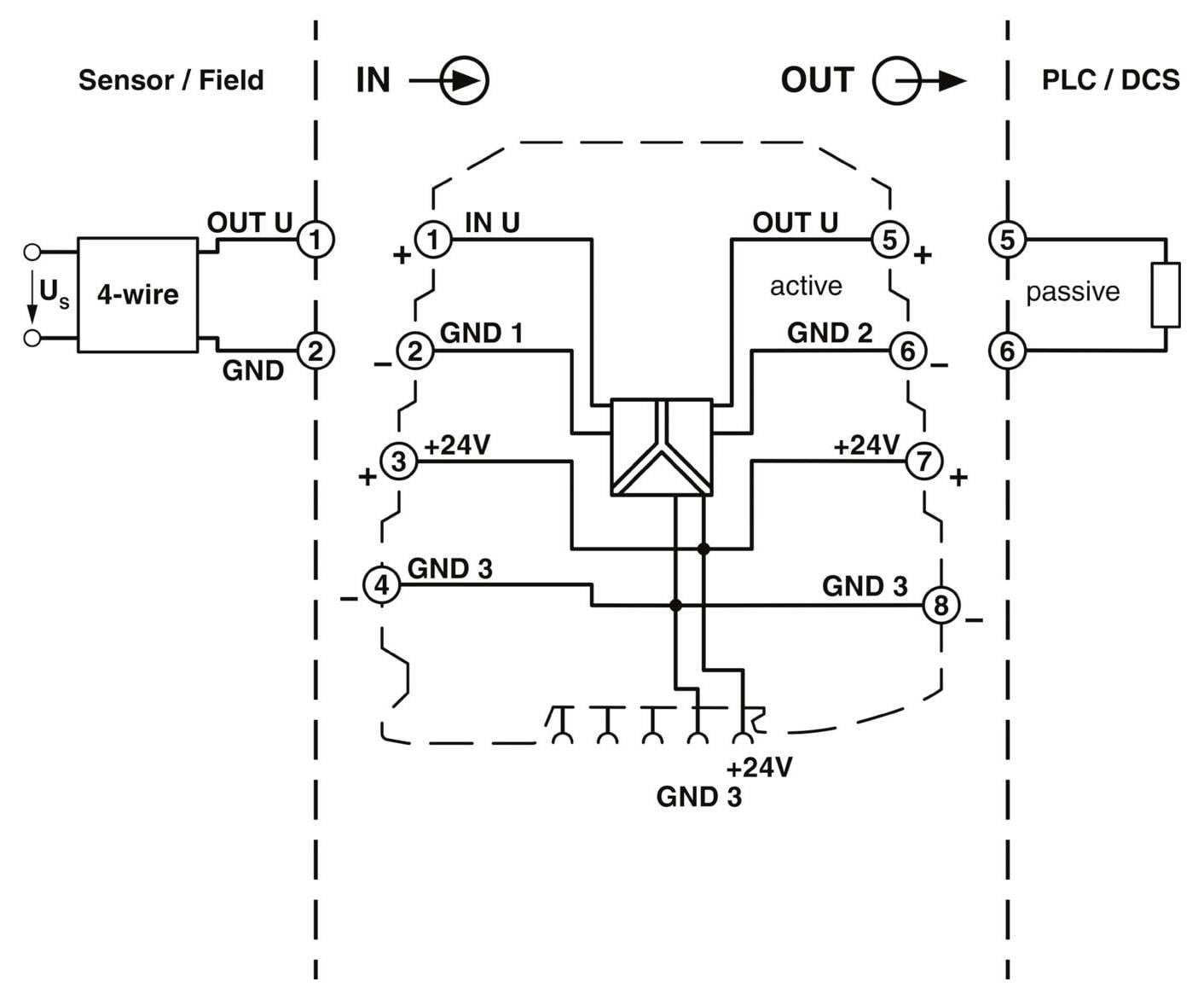

Schaltplan eines Sensorsystemmoduls. Er zeigt die Verbindungen zwischen Sensor/Feld (links), Barriere (Mitte) und SPS/LSR (rechts).

1/3

Produkt-Art

Trennverstärker

Eingangssignal max. (Spannung)

30 V

Typ

MINI MCR-SL-U-U

Abm.

(L x B x H) 101.2 x 6.2 x 93.1 mm

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

74 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

155,98 €

zzgl. MwSt.

12,99 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Fr., 28. Aug.

2 Stück

Kostenfreier Versand

235,80 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

MINI MCR-SL-U-U - Eingangstrennverstärker

MCR-3-Wege-Trennverstärker
Zur galvanischen Trennung von Analogsignalen
Mit Schraubanschluss
Eingangssignal: 0 ... 10 V/±10 V
Ausgangssignal: 0 ... 10 V/±10 V

Technische Daten

Überspannungskategorie: II
Verschmutzungsgrad: 2
Grenzfrequenz (3 dB): Ca. 100 Hz
Maximale Verlustleistung bei Nennbedingung: 224 mW
Schutzbeschaltung: Transientenschutz
Signalübertragungsverhalten: In = Out
Sprungantwort (10 - 90 %): Ca. 3,2 ms
Temperaturkoeffizient maximal: < 0,01 %/K
Temperaturkoeffizient typisch: < 0,002 %/K
Übertragungsfehler maximal: ≤ 0,1 % (vom Endwert)
Bemessungsisolationsspannung: 50 V AC/DC
Prüfspannung: 1,5 kV AC (50 Hz, 60 s)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
Stromaufnahme maximal: < 9 mA
Leistungsaufnahme: < 200 mW (bei 24 V DC)
Eingangswiderstand Spannungseingang: ca. 100 kΩ
Ausgangssignal Spannung maximal: 12,5 V
Kurzschlussstrom: ca. 2 mA
Bürde/Ausgangslast Spannungsausgang: ≥ 10 kΩ
Ripple: < 20 mVSS (an 10 kΩ)
Abisolierlänge : 12 mm
Schraubengewinde: M3
Leiterquerschnitt AWG: 26 - 12

Typ: MINI MCR-SL-U-U

Produkt-Art: Trennverstärker

Eingangssignal max. (Spannung): 30 V

Abm.: (L x B x H) 101.2 x 6.2 x 93.1 mm

Anschluss: Schrauben

Ausgangssignal (Spannung): 0 V - 10 V
-10 V - 10 V

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung min.: 19.2 V/DC

Bürde: 10 kΩ

Eingangssignal (Spannung): 0 V - 10 V
-10 V - 10 V

Eingangswiderstand: 100 kΩ

Inhalt: 1 St.

Breite: 6.2 mm

Höhe: 93.1 mm

Länge: 101.2 mm

Stromaufnahme: 9 mA

Versorgungsspannung (num.): 24 V/DC

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (min.): 0.2 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 788741 Phoenix Contact MINI MCR-SL-U-U 2864684 Trennverstärker 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 788741 Phoenix Contact MINI MCR-SL-U-U 2864684 Trennverstärker 1 St.

Beschreibung

Der 6,2 mm schmale Normsignal-3-Wege-Trennverstärker MINI MCR-SL-U-U(-SP) wird zur galvanischen Trennung, Verstärkung und Filterung von Standard-Normsignalen eingesetzt. Ein- und ausgangsseitig stehen die analogen Normsignale 0...10 V oder ±10 V galvanisch getrennt zur Verfügung. Die Spannungsversorgung (19,2 V DC bis 30 V DC) kann wahlweise über die Anschlussklemmen der Module oder im Verbund über den Tragschienen-Busverbinder erfolgen.
