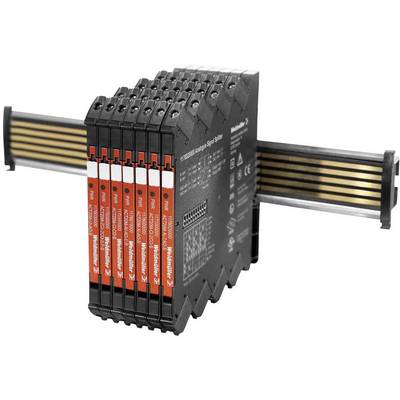

Weidmüller ACT20M-AI-AO-E-S 1176010000 Signalwandler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Signalwandler
Eingangssignal max. (Strom)
20 mA
Eingangssignal max. (Spannung)
10 V
Typ
ACT20M-AI-AO-E-S
Abm.
(L x B x H) 114.3 x 6.1 x 112.5 mm
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
145,00 €
3
2% = 3,53 €
141,47 €
5
3% = 4,71 €
140,29 €
10
4% = 5,89 €
139,11 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (145,00 € / Stück)
145,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ACT20M - Wandler
- Schnittstellenwandler,Trennverstärker,Trennwandler,Verstärker
Eco contribution recycling symbols
Technische Daten
- Nettogewicht: 83.5 g
- Betriebstemperatur: 0 °C - +70 °C
- Lagertemperatur: -40 °C - +85 °C
- Anzahl Eingänge: 1
- Sensor: Spannungsquelle, Stromquelle
- Anzahl der Ausgänge: 1
- Galvanische Trennung: 3-Wege-Trenner
- Genauigkeit: < 0.2 % des Messbereichs
- Grenzfrequenz (-3 dB): 100 Hz
- Tragschiene: TS 35
- Eingangsfrequenz: 100 Hz
- Sprungantwortzeit: < 7 ms
- Lastwiderstand Spannung: > 10 kΩ
- Leiteranschlussquerschnitt AWG, min.: AWG 30
- Leiteranschlussquerschnitt AWG, max.: AWG 14
- Anzugsdrehmoment, min.: 0.4 Nm
- Anzugsdrehmoment, max.: 0.6 Nm
- Typ
ACT20M-AI-AO-E-S
- Produkt-Art
Signalwandler
- Eingangssignal max. (Strom)
20 mA
- Eingangssignal max. (Spannung)
10 V
- Abm.
(L x B x H) 114.3 x 6.1 x 112.5 mm
- Anschluss
Schrauben
- Ausgangssignal (Spannung)
0 V-10 V, 0 V-5 V
- Ausgangssignal (Strom)
0 mA-20 mA, 4 mA-20 mA
- Betriebsspannungsbereich
300 V (max)
- Betriebsspannung max.
300 V
- Bürde
600 Ω
- Eingangssignal (Spannung)
10 V
- Eingangssignal (Strom)
0 mA-20 mA, 4 mA-20mA
- Eingangswiderstand
70 Ω
- Inhalt
1 St.
- Konfiguration
DIP-Schalter
- Breite
6.1 mm
- Höhe
112.5 mm
- Länge
114.3 mm
- RoHS-konform
Ja
- Max. Umgebungstemperatur
+70 °C
- Min. Umgebungstemperatur
-25 °C
- Versorgungsspannung (num.)
24 V/DC
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt starr (min.)
0.5 mm²
- Ausführung
DC - 3 Wege Aktivtrenner, konfigurierbar über DIP-Schalter
- Anschluss
0.5 - 2.5 mm²
- Ausgangssignal
0/4 … 20 mA 0/2 … 10 V bzw. 0/1 … 5 V
- Eingangssignal
0/4 … 20 mA 0/2 … 10 V bzw. 0/1 … 5 V
sonstige
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Schraubanschluss
IP20
ohne
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Signalwandler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 738271 Weidmüller ACT20M-AI-AO-E-S 1176010000 Signalwandler 1 St.
Beschreibung
Spannungsversorgung über den Tragschienenbus
Lieferumfang
- Geliefert wird: Weidmüller Leistungs-Messumformer ACT20M-AI-AO-E-S, Verpackungseinheit: 1 Stk., EAN: 4032248970094
