Phoenix Contact PLC-OPT- 24DC/230AC/ 2/ACT Halbleiterrelais 1 Schließer Piece 1 St. kaufen

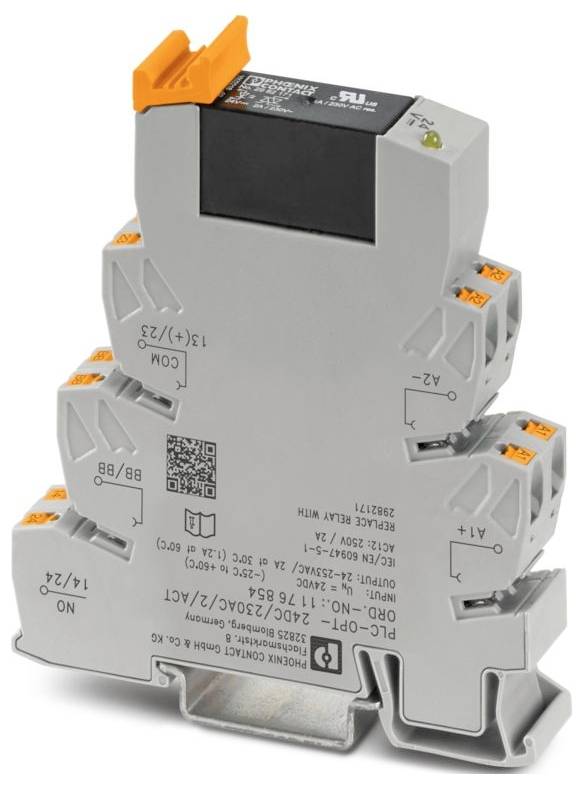

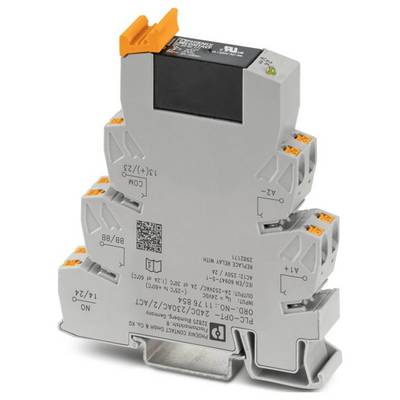

Phoenix Contact PLC-OPT- 24DC/230AC/ 2/ACT Halbleiterrelais 1 Schließer Piece 1 St.-0

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Kontaktart

1 Schließer

Schaltspannung (max.)

253 V/AC

Typ

PLC-OPT- 24DC/230AC/ 2/ACT

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

28,45 €

zzgl. MwSt.

5,41 €

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 94 mm
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 10 mm
Betriebsart: 100 % ED
Einschaltzeit typisch: 10 ms
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: RC-Glied
Ausgangsspannungsbereich: 24 V AC ... 253 V AC
Anwendung: Ausgabefunktion
Isolierung: Basisisolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 15.09.2025
Prüfspannung (Eingang / Ausgang): 2,5 kVeff (50 Hz, 1 min.)
Nennspannung (aufgestecktes Solid-State-Relais): 24 V DC
Schaltschwelle "0"-Signal bezogen auf UN: ≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN: ≥ 0,8
Ausschaltzeit typisch: 10 ms
Betriebsspannungsanzeige: LED gelb
Übertragungsfrequenz: 10 Hz
Kontaktausführung: 1 Schließer
Art des Digitalausgangs: elektronisch
Grenzdauerstrom: 2 A (siehe Derating-Kurve)
Spannungsabfall bei max. Grenzdauerstrom: 1 V
Ausgangsschaltung: 2-Leiter massefrei, Nullspannungsschalter
Laststrom minimal: 25 mA
Leckstrom: 1 mA
Grenzlastintegral: 4 A2s (tp = 10 ms, 25 °C)
Bemessungsisolationsspannung: 250 V AC
Stoßstrom: 30 A (tp = 10 ms, 25 °C)
Bemessungsstoßspannung: 4 kV
Spitzensperrspannung: 600 V
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Bemessungsbetätigungsspannung UC: 24 V DC
Spannungsbereich bezogen auf UC: 0,8 ... 1,2
Bemessungsbetätigungsstrom IC: 9 mA
Schutzart (Relais): IP20
Schutzart (Einbauort): ≤ IP54

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: PLC-OPT- 24DC/230AC/ 2/ACT

Anschluss: Push-In-Federkraftanschluss

Ansprechzeit: 10 ms

Abfallzeit: 10 ms

Kontaktart: 1 Schließer

Schaltspannung (max.): 253 V/AC

Besonderheiten: mit RC-Glied

Max. Temperatur: 60 °C

Min. Temperatur: -20 °C

Tiefe: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (B x H x T) 14 x 80 x 94 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3565640 Phoenix Contact PLC-OPT- 24DC/230AC/ 2/ACT Halbleiterrelais 1 Schließer Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565640 Phoenix Contact PLC-OPT- 24DC/230AC/ 2/ACT Halbleiterrelais 1 Schließer Piece 1 St.

Beschreibung

PLC-INTERFACE für Ausgabefunktionen, bestehend aus Grundklemme PLC-BPT.../ACT mit Push-in-Anschluss und steckbarem Miniatur-Solid-State-Relais, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingang: 24 V DC, Ausgang: 24-253 V AC/2 A
