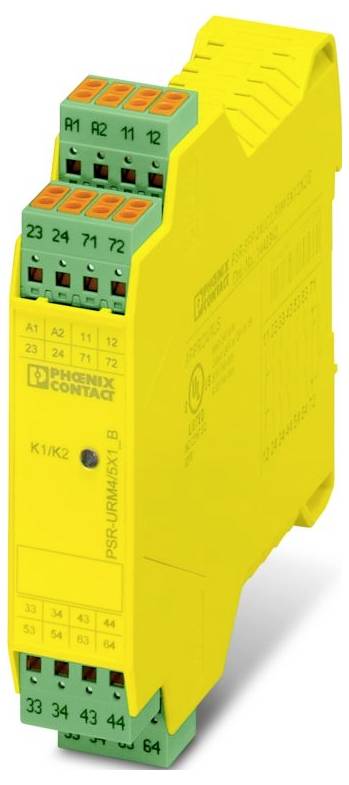

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Erweiterungsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
128,31 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Produktfamilie: PSRclassic
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 22,5 mm
- Höhe: 112 mm
- Tiefe: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
- Abisolierlänge: 8 mm
- Einbaulage: vertikal oder horizontal
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
- Maximale Verlustleistung bei Nennbedingung: 16,6 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,2 W + 14,4 W)
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: typ. 75 mA
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 0,5 Hz
- Montagehinweis: siehe Derating-Kurve
- Einsatzhöhe: max. 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 %
- Schock: 15g
- Schutzbeschaltung: Suppressordiode
- Schaltspannung: min. 5 V AC/DC;max. 250 V AC/DC
- Anwendung: Erweiterungsmodul
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: min. 10 mA;max. 6 A
- Beschreibung des Ausgangs: Diagnosekontakt, 2 NC in Reihe, potenzialfrei
- Betriebsspannungsanzeige: 1 x LED (grün)
- Kontaktausführung: 1 Rückmeldestrompfad
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Rückfallzeit typisch: < 20 ms (bei Us/bei Ansteuerung über A1)
- Kontaktmaterial: AgSnO2
- Schaltvermögen: 1,5 A (AC15);3 A (DC13)
- Ausgangssicherung: 10 A (gL/gG)
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Typ. Anzugszeit bei Us: < 25 ms (bei Us/bei Ansteuerung über A1)
- Wiederbereitschaftszeit: < 1 s
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
- Anzahl der Ausgänge: 1
- Schaltleistung: min. 50 mW
- Quadr. Summenstrom: 36 A2
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (in Verbindung mit geeignetem Auswertegerät)
- Safety Integrity Level (SIL): 3 (in Verbindung mit geeignetem Auswertegerät)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 %
- Beschreibung des Eingangs: sicherheitsgerichtet
- Anzahl der Eingänge: 1
- Eingangsspannungsbereich "1"-Signal: 19,2 V ... 26,4 V
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Stopp-Kategorie: 0
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Max. zulässiger Gesamtleitungswiderstand: 25 Ω
- Relais: Freigabestrompfade (23/24 ... 63/64): Relais: Freigabestrompfade (23/24 ... 63/64)
- Relais: Meldestrompfad (71/72): Relais: Meldestrompfad (71/72)
- Relais: Rückmeldestrompfad (11/12): Relais: Rückmeldestrompfad (11/12)
- Digital: A1: Digital: A1
- Produkt-Art
Erweiterungsmodul
- Anzahl digitale Eingänge max.
1
- Anzahl Eingänge max.
1
- Anzahl Ausgänge max.
7
- Anzahl Relais Ausgänge max.
6
- Betriebsspannung
24 V/DC
- Höhe
112 mm
- Länge
114.5 mm
- Breite
22.5 mm
IP20
- Abm.
(L x B x H) 114.5 x 22.5 x 112 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1442342
- Typ
PSR-SPP- 24DC/URM4/5X1/2X2/B
- Ausführung
PSR-SPP- 24DC/URM4/5X1/2X2/B
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-20 °C
- Tiefe
114.5 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Erweiterungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Erweiterungsmodul 24 V/DC
Beschreibung
1- oder 2-kanalige Kontakterweiterung, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, zusammen mit Basisgerät bis Cat. 4 PL e nach EN ISO 13849 sichere Trennung, Breite: 22,5 mm, steckbare Push-in-Klemme
Lieferumfang
- Geliefert wird: Phoenix Contact Erweiterungsmodul PSR-SPP- 24D#1442342, Verpackungseinheit: 1 Stk., EAN: 4063151824723
