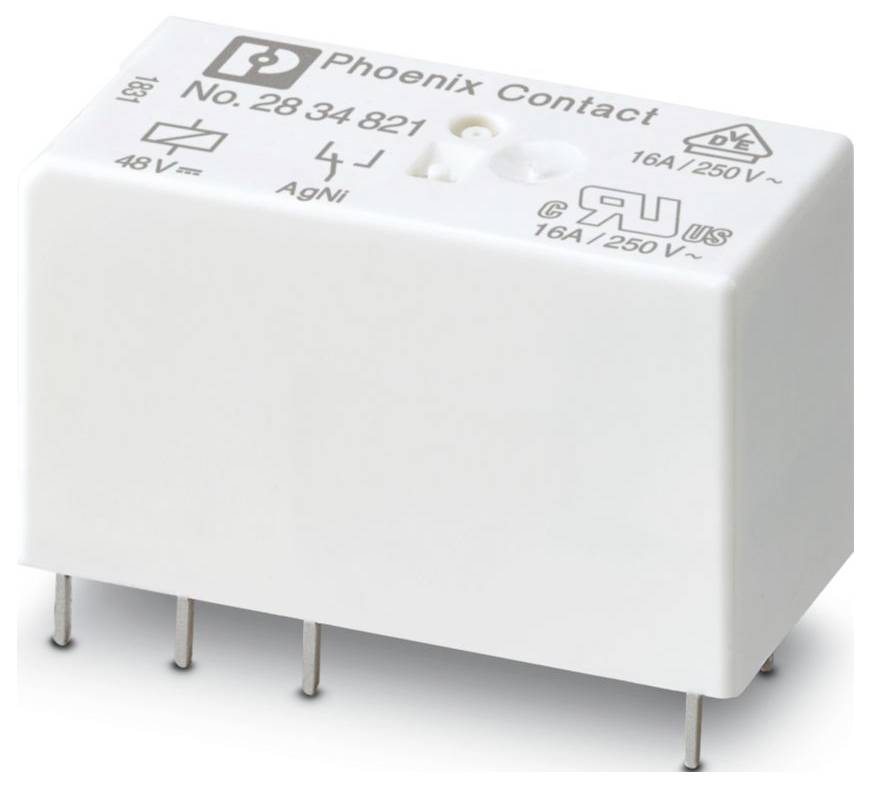

Phoenix Contact REL-MR- 48DC/21HC Miniaturrelais Nennspannung: 48 V/DC 1 Wechsler Piece 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Miniaturrelais
Kontaktart
1 Wechsler
Nennspannung
48 V/DC
Schaltspannung (max.)
250 V DC/AC
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
37,81 €
3
3% = 1,23 €
36,58 €
5
4% = 1,64 €
36,17 €
10
5% = 2,05 €
35,76 €
25
6% = 2,26 €
35,55 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 10 St.)
Gesamt (3,78 € / Stück)
37,81 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschlussart: Steck / Lötanschluss
- Breite: 12,7 mm
- Höhe: 29 mm
- Tiefe: 15,7 mm
- Farbe: weiß (RAL 9010)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: RT II
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60664;EN 50178;EN 61810-1
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,42 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 31,2 V DC ... 115,2 V DC
- Montagehinweis: anreihbar ohne Abstand (>70 °C ≥ 2,5 mm)
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Einschaltstrom maximal: 50 A (20 ms)
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 05.09.2025
- Eingangsnennspannung UN: 48 V DC
- Typischer Eingangsstrom bei UN: 8,7 mA
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 16 A
- Schalten: Schalten
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 5 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): ungepolt
- Ansprechzeit typisch: 7 ms
- Rückfallzeit typisch: 3 ms
- Spulenwiderstand: 5520 Ω ±10 % (bei 20 °C)
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (bei 10 mA)
- Schaltstrom minimal: 10 mA (bei 12 V)
- Abschaltleistung (ohmsche Last) maximal: 384 W (bei 24 V DC);58 W (bei 48 V DC);48 W (bei 60 V DC);50 W (bei 110 V DC);80 W (bei 220 V DC);4000 VA (bei 250 V AC)
- Lebensdauer elektrisch: siehe Diagramm
- Motorlast nach UL 508: 1/2 HP, 120 V AC (Schließer);1 HP, 240 V AC (Schließer);1/3 HP, 120 V AC (Öffner);3/4 HP, 240 V AC (Öffner);1/4 HP, 200 ... 250 V AC
- Verpackungsart
Piece
- Produkt-Art
Miniaturrelais
- Typ
REL-MR- 48DC/21HC
- Anschluss
Stecken
Löten
- Ansprechspannung (min.)
31.2 V/DC
- Ansprechspannung (max.)
115.2 V/DC
- Ansprechzeit
7 ms
- Abfallzeit
3 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
48 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
4000 VA
- Mechanische Lebensdauer
3x 107 Schaltspiele
- Besonderheiten
steckbar
Relaisschutzart RT II
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Länge
15.7 mm
- Breite
12.7 mm
- Höhe
29 mm
- Abm.
(L x B x H) 15.7 x 12.7 x 29 mm
- Inhalt
10 St.
- Tiefe
15.7 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579531 Phoenix Contact REL-MR- 48DC/21HC Miniaturrelais Nennspannung: 48 V/DC 1 Wechsler Piece 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579531 Phoenix Contact REL-MR- 48DC/21HC Miniaturrelais Nennspannung: 48 V/DC 1 Wechsler Piece 10 St.
Beschreibung
Steckbares Miniaturleistungsrelais, mit Leistungskontakt für hohe Dauerströme, 1 Wechsler, Eingangsspannung 48 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais REL-MR- 48DC/21HC, Verpackungseinheit: 10 Stk., EAN: 4046356118927
