Name: Phoenix Contact RIF-1-RPT-LV-24AC/2X21 Relaismodul 2 Wechsler Piece 10 St.
Brand: Phoenix Contact
SKU: 3579677
Availability: InStock

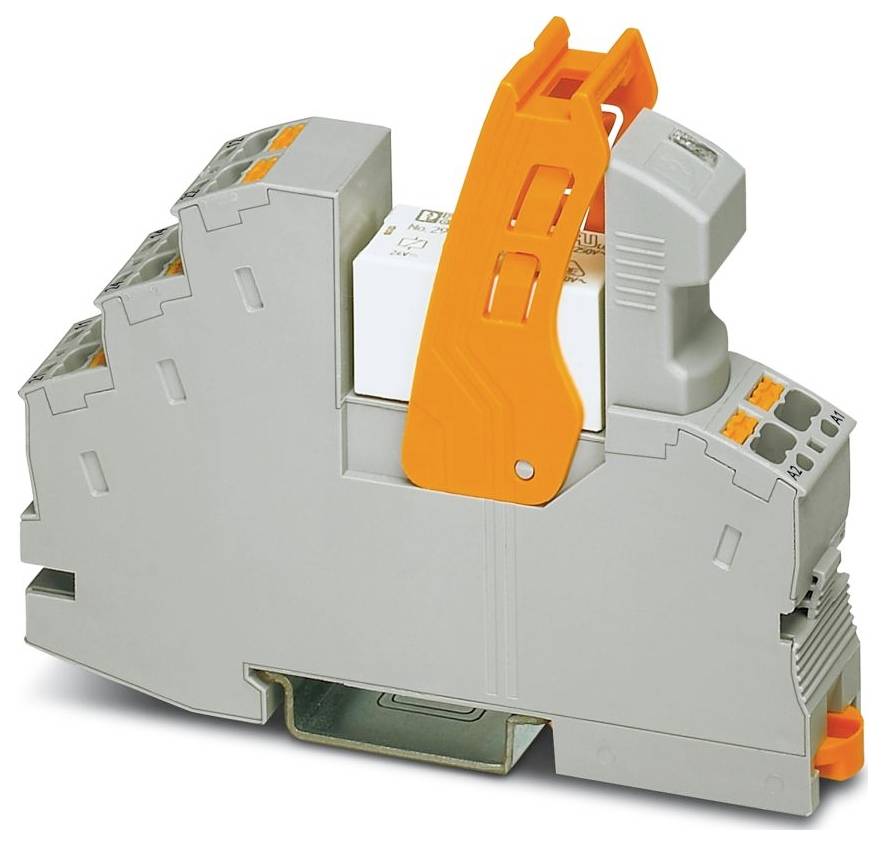

Ein grau-oranges Industrie-Relais mit mehreren Anschllusspunkten, das in elektrischen Steuerungssystemen und Automatisierungsprozessen verwendet wird.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

RIF-1-RPT-LV-24AC/2X21

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 29. Okt.

504 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

86,76 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Fr., 30. Okt.

543 Set(s)

4,95 € Versand

Versand

84,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Relaismodul

Technische Daten

Produktfamilie: RIFLINE complete
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 16 (starr);26 ... 16 (flexibel)
Breite: 16 mm
Höhe: 96 mm
Tiefe: 75 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 8 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Steckbrücke FBS 2-6... für die Eingangsseite (A2) und Steckbrücke FBS-2-8... für die Ausgangsseite (11/ 21)
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 0,79 W
Durchmesser: 3,2 mm
Betriebsart: 100 % ED
Eingangsspannungsbereich: 19,2 V AC ... 27,6 V AC (20 °C)
Artikelabmessungen: Artikelabmessungen
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Varistor
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Anwendung: Universal
Bohrloch: Bohrloch
Einschaltstrom maximal: 12 A (20 ms, Schließer)
Isolierung: Sichere Trennung zwischen Eingang und Ausgang;Basisisolierung zwischen den Wechslern
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 20.01.2026
Eingangsnennspannung UN: 24 V AC
Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
Typischer Eingangsstrom bei UN: 33 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 8 A (siehe Diagramm)
Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
Bemessungsstoßspannung: 6 kV (Eingang / Ausgang);4 kV (zwischen den Wechslern)
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schalten: Schalten
Lebensdauer mechanisch: ca. 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 3 ms ... 12 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 5 V (10 mA)
Schaltstrom minimal: 10 mA (5 V)
Abschaltleistung (ohmsche Last) maximal: 192 W (bei 24 V DC);96 W (bei 48 V DC);60 W (bei 60 V DC);44 W (bei 110 V DC);57 W (bei 220 V DC);2000 VA (bei 250 V AC)
Lebensdauer elektrisch: siehe Diagramm
Netzfrequenz: 50/60 Hz
Rückfallzeitbereich typisch: 3 ms ... 20 ms
Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min., Wechsler/Wechsler)
Spulenspannung: 24 V AC
Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (Schließer);AC15, 2 A/250 V (Öffner);DC13, 2 A/24 V (Öffner);DC13, 0,2 A/250 V (Schließer)

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: RIF-1-RPT-LV-24AC/2X21

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 19.2 V/AC

Ansprechspannung (max.): 27.6 V/AC

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2000 VA

Mechanische Lebensdauer: ca. 107 Schaltspiele

Besonderheiten: mit Haltebügel

: IP20

Max. Temperatur: 85 °C

Min. Temperatur: -40 °C

Tiefe: 75 mm

Breite: 16 mm

Höhe: 96 mm

Abm.: (B x H x T) 16 x 96 x 75 mm

Inhalt: 10 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Schaltspannung (max.)

Verpackungsart

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580328

Lieferung Mo., 5. Apr. 2027

68 Stück

Versand durch MultiTech Trading GmbH

2 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

72,59 €^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler Piece 10 St.

Bestell-Nr.:3580337

Lieferung Mo., 5. Apr. 2027

8 Set(s)

Versand durch MultiTech Trading GmbH

1 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

700,90 €^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580351

Lieferung Mo., 5. Apr. 2027

43 Stück

Versand durch MultiTech Trading GmbH

2 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

115,52 €^*

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodul 1 Wechsler Piece 1 St.

Bestell-Nr.:3580332

Lieferung Fr., 30. Okt.

7 Stück

Versand durch Conrad Electronic

1 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

16,80 €^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodul 1 Wechsler 1 St.

Bestell-Nr.:3580121

Lieferung Di., 1. Dez.

20 Stück

Versand durch PF items GmbH

1 Wechsler

250 V DC/AC

Stück

Min.: 6

Vielfache: 1

14,56 €^*

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodul 2 Schließer 1 St.

Bestell-Nr.:3565607

Lieferung Mo., 2. Nov.

334 Stück

Versand durch PF items GmbH

2 Schließer

250 V DC/AC

Stück

Min.: 8

Vielfache: 1

10,81 €^*

Phoenix Contact PLC-RPT- 24DC/ 1AU/MS/SEN Relaismodul 1 Schließer Piece 1 St.

Bestell-Nr.:3580144

Lieferung Mo., 2. Nov.

31 Stück

Versand durch PF items GmbH

1 Schließer

250 V DC/AC

Piece

Stück

Min.: 7

Vielfache: 1

11,06 €^*

Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.

Bestell-Nr.:3582914

Lieferung Mo., 2. Nov.

510 Stück

Versand durch PF items GmbH

24 V/DC

Stück

Min.: 2

Vielfache: 1

38,62 €^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.

Bestell-Nr.:3580284

Lieferung Fr., 30. Okt.

26 Set(s)

Versand durch Conrad Electronic

2 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

142,85 €^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodul 1 Wechsler 10 St.

Bestell-Nr.:3580297

Lieferung Fr., 30. Okt.

19 Set(s)

Versand durch Conrad Electronic

1 Wechsler

250 V DC/AC

Stück

Min.: 1

Vielfache: 1

138,65 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3579677 Phoenix Contact RIF-1-RPT-LV-24AC/2X21 Relaismodul 2 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579677 Phoenix Contact RIF-1-RPT-LV-24AC/2X21 Relaismodul 2 Wechsler Piece 10 St.

Beschreibung

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Kontaktausführung: 2 Wechsler. Eingangsspannung: 24 V AC
