Schabus Überwachungsrelais 1 Öffner 1 St. 201749 Temperaturüberwachung

Ein Temperatursensor mit Metallsonde und schwarzem Kabel, geeignet für präzise Temperaturmessungen in verschiedenen Umgebungen.

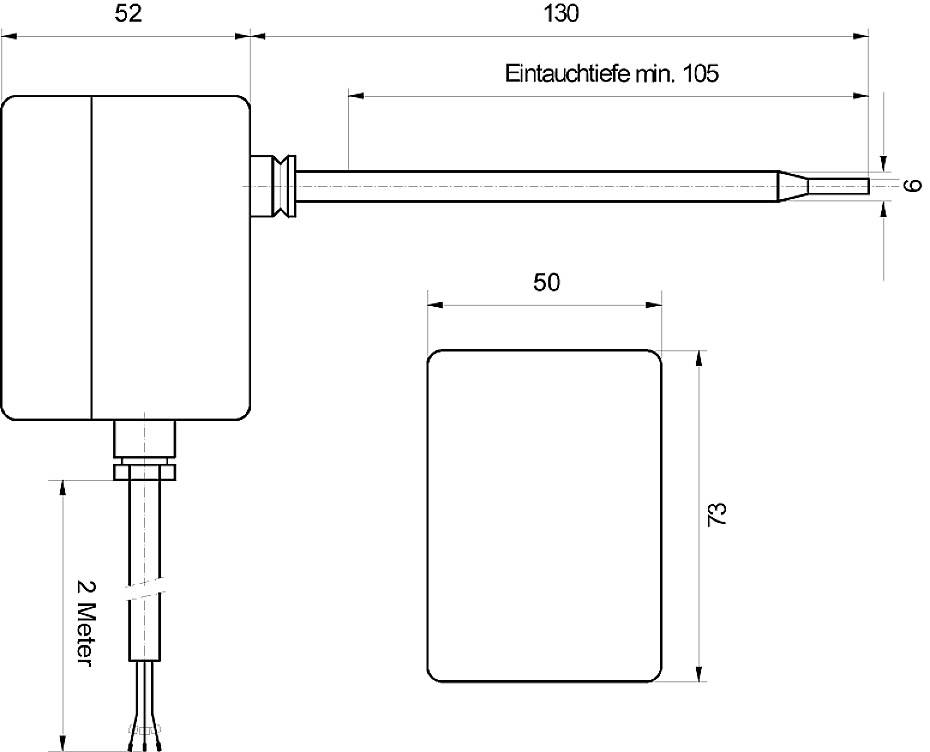

Technische Zeichnung eines Sensors mit Maßen: Gesamtlänge 182 mm, Eintauchtiefe min. 105 mm, Sensorkabel 2 Meter, Höhe 73 mm.

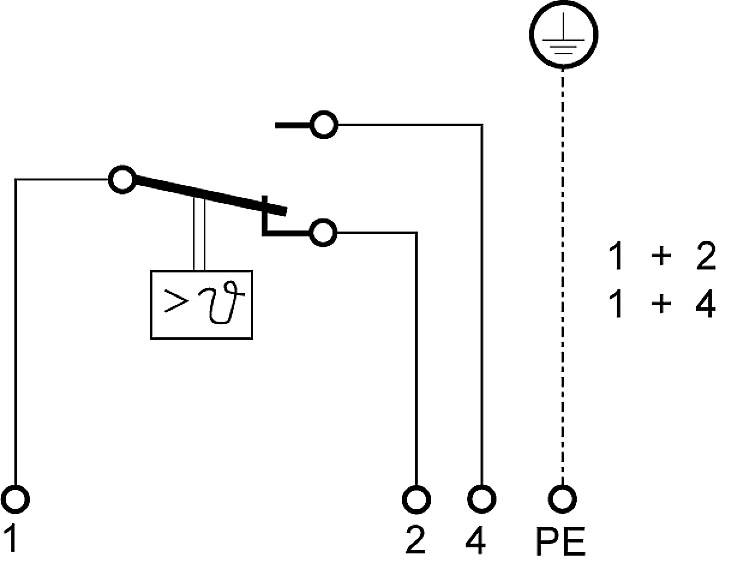

Elektrischer Schaltplan: Umschalter mit Erdung. Verbinde 1 mit 2 oder 4. Erdungspunkt markiert "PE". Schaltsymbol mit "größer V".
1/3
Produkt-Art
Überwachungsrelais
Funktionen
Temperaturüberwachung
Kontaktart
1 Öffner
Schaltspannung (max.)
400 V/AC
Typ
201749
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 29. Dez.
20 Stück
Verkauf durch  Conrad ElectronicVersand durch  Elektro4000.de
Gesamt
196,30 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Abgastemperaturwächter 40 Grad

Technische Daten

  • Schaltpunkt: 40 Grad
  • Schaltgenauigkeit: +/- 7 K
  • Schaltdifferenz: ca.15 K
  • Grenzwertbereich: Grenzwert zwischen 0 Grad und 400 Grad
  • Betriebsmedium: Luft oder Rauchgas
  • Zul. Umgebungstemperatur: max. 180 Grad am Schaltgehäuse
  • Mediumtemperatur: 0...500 Grad
  • Zeitkonstante: 45 Sekunden
  • Anschlusskabel: 2 m
  • Schutzart gem. DIN EN 60529: IP 40
  • Schaltleistung: 16(4) A 400V bei cos? = 1(0,6)
Produkt-Art

Überwachungsrelais

Typ

201749

Funktionen

Temperaturüberwachung

Kontaktart

1 Öffner

Schaltspannung (max.)

400 V/AC

Anschluss

Offene Leitungsenden

Kabellänge

2 m

Min. Temperatur

0 °C

Max. Temperatur

500 °C

Inhalt

1 St.

Hysterese

15 °C

UKCA

nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2239483 Schabus Überwachungsrelais 1 Öffner 1 St. 201749 Temperaturüberwachung

Beschreibung

Der Rauchgasthermostat wird zur Überwachung der Abgastemperatur im Rauchrohr von wärmeerzeugenden Anlagen verwendet. Der Fühler des ATW besteht aus einem Metallrohr und einem darin angeordneten Metallstab mit unterschiedlichem Ausdehnungskoeffizienten, die bei Temperaturänderung eine Längendifferenz ergeben. Diese wirkt auf einen Präzisionsmikroschalter der oberhalb einer fest eingestellten Grenztemperatur den Stromkreis unterbricht. Nach der Absenkung der Temperatur am Fühler um ca. 15 K schaltet der Mikroschalter zurück und der Stromkreis wird wieder geschlossen. Kleinste Bauform, hochtemperaturbeständig durch spezielle Metall und Keramikwerkstoffe,.
Zugelassen zum Einsatz in wärmeerzeugenden Anlagen, TÜV geprüft nach DIN, daher keine DIBt-Zulassung nötig.

Lieferumfang

  • Geliefert wird: Schabus Abgastemperaturwächter 201749, Verpackungseinheit: 1 Stk., EAN: 4044764001565
