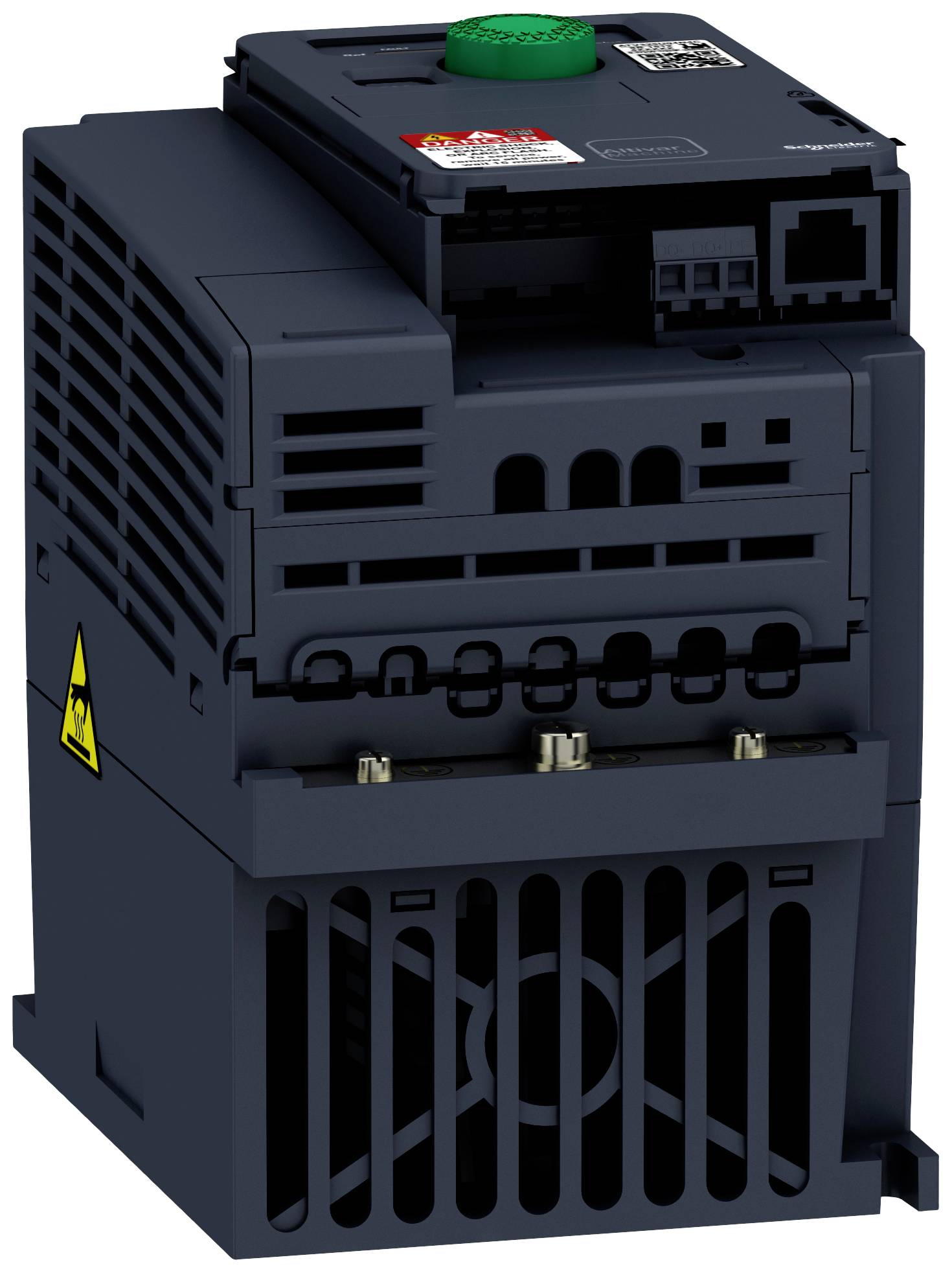

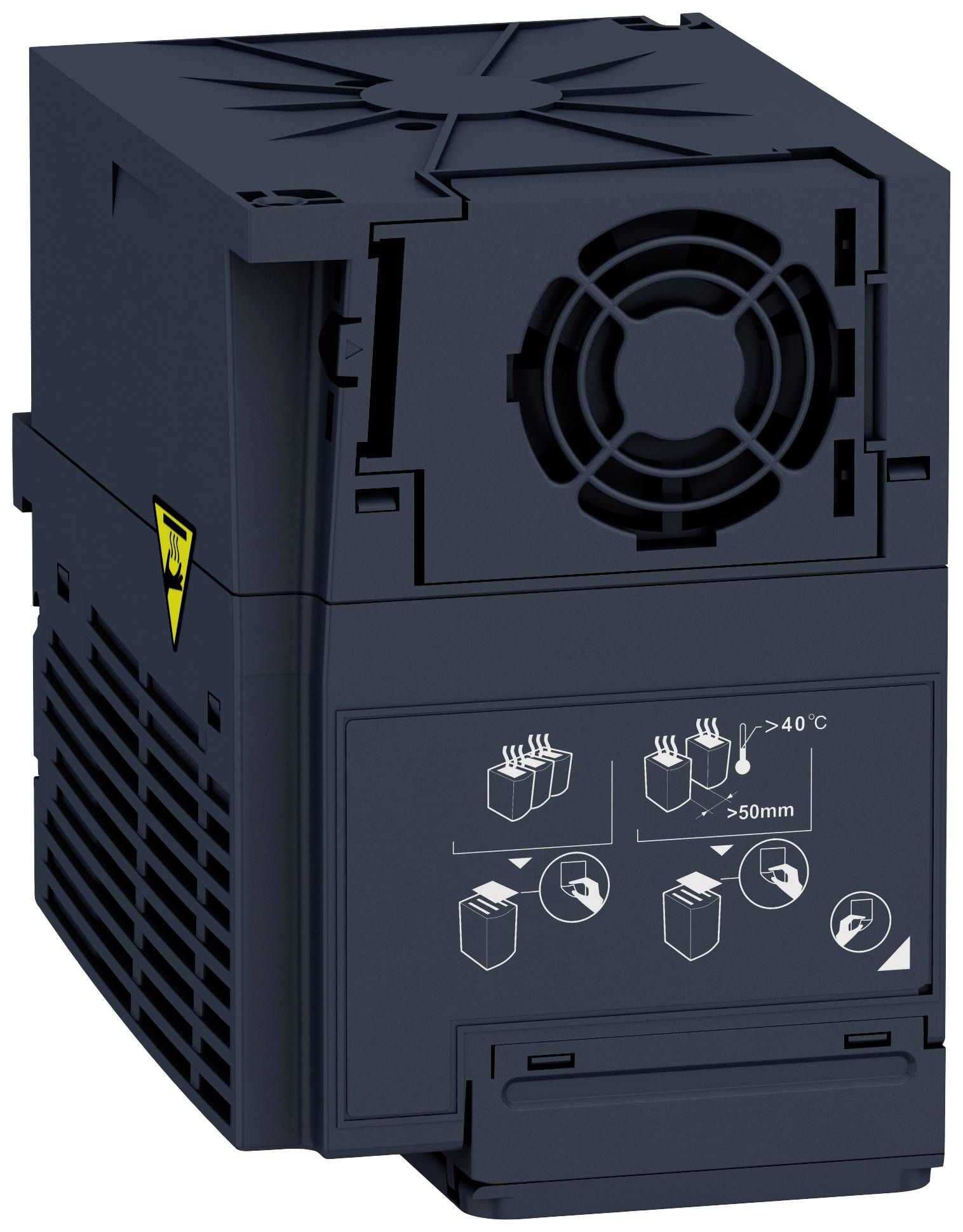

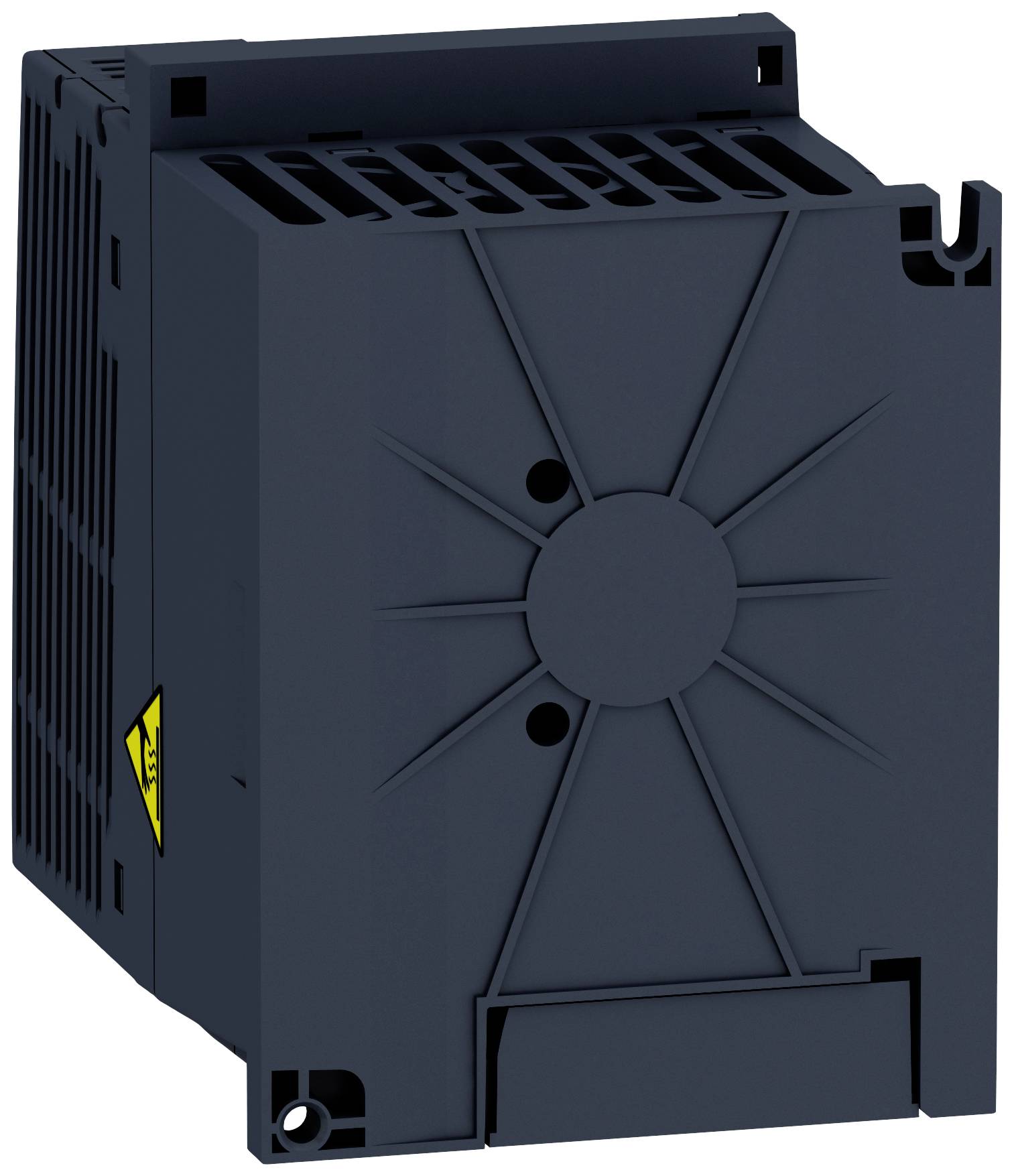

Schneider Electric Frequenzumrichter ATV320U04N4C
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
297,69 €
zzgl. MwSt.
8,95 €
Nur noch 2 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Frequenzumrichter ATV320, 0,37kW, 380-500V, 3 phasig, Kompakt
- 380..500 V, 50/60 Hz, 3, 599 Hz, 500 V, 1,5 A, 0,37 kW, 5 %, 10 %, 1, 6, Mit Bedienelement: ja, Einsatz im Industriebereich zulässig: ja, Einsatz im Wohn- und Gewerbebereich zulässig: nein, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: ja, Unterstützt Protokoll für CAN: ja, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein
Eco contribution recycling symbols
Technische Daten
- Frequenzumrichter ATV320, 0,37kW, 380-500V, 3 phasig, Kompakt
- Produkt-Art
Frequenzumrichter
- Tiefe
158 mm
- Höhe
142 mm
- Breite
105 mm
IP20
- Typ
ATV320U04N4C
- Abm.
(B x H x T) 105 x 142 x 158 mm
- Herst.-Teilenr.
ATV320U04N4C
- Gewicht
1.2600 kg
105 mm
142 mm
158 mm
TRUE
6
1
3
1
FALSE
1
0
0
1
0
0
0
1
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
TRUE
IP20
TRUE
FALSE
FALSE
50/60 Hz
TRUE
0
U-Umrichter
3
3
FALSE
TRUE
FALSE
599 Hz
0.37 kW
0.37 kW
10 %
5 %
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
500 V
1.5 A
FALSE
1
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2914099 Schneider Electric Frequenzumrichter ATV320U04N4C
Datenblatt 2914099 Schneider Electric Frequenzumrichter ATV320U04N4C
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2914099 Schneider Electric Frequenzumrichter ATV320U04N4C
Information
Information 2914099 Schneider Electric Frequenzumrichter ATV320U04N4C
Information 2914099 Schneider Electric Frequenzumrichter ATV320U04N4C
Beschreibung
Frequenzumrichter ATV320, Kompakt. Abmessungen 105 x 188 x 158 (mit EMV-Platte) mm, Leistung KW 0,37 kW. Versorgungsspannung 3-phasig 380-500 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
Ausführung
- Allgemein:
- Produktfarbe: Schwarz
- Internationale Schutzart (IP-Code): IP20
- Temperaturbereich bei Lagerung: -25 - 70 °C
- Ausgangsstrom: 1,5 A
- Breite: 105 mm
- Tiefe: 158 mm
- Höhe: 142 mm
Lieferumfang
- Geliefert wird: Schneider Electric Frequenzumrichter ATV320 0,37kW, 380-500V,3-p ATV320U04N4C, Verpackungseinheit: 1 Stk., EAN: 3606480966712
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
