Name: Schneider Electric Frequenzumrichter ATV320U15M2C
Brand: Schneider Electric
SKU: 2914279
Availability: InStock

Ein Frequenzumrichter mit grünem Einstellknopf und Warnaufkleber. Markenlogo unten rechts auf dem Gerät.

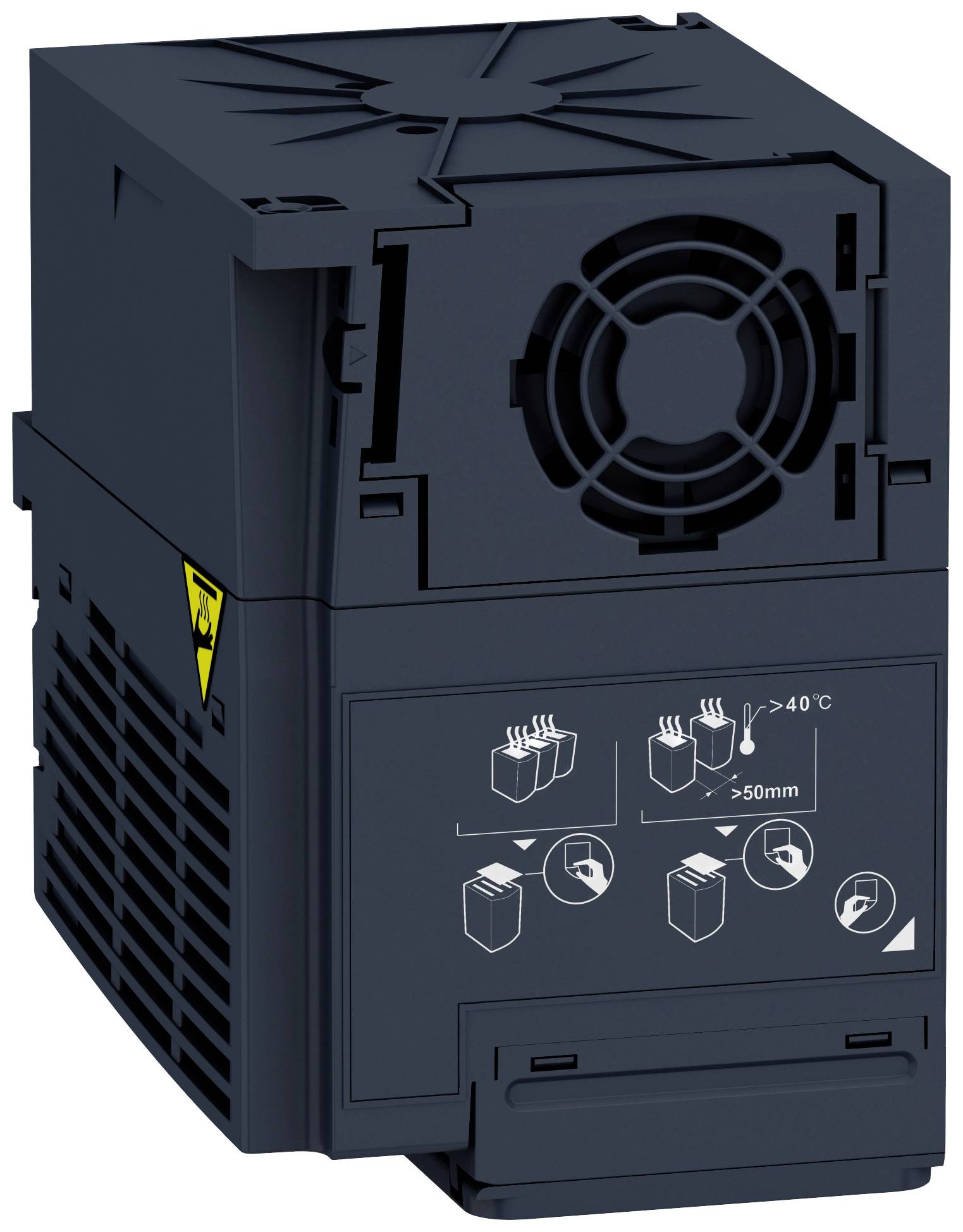

Ein schwarzes elektronisches Gerät mit Lüfter und Warnsymbol. Aufdrucke zeigen Temperatur- und Abstandsrichtlinien.

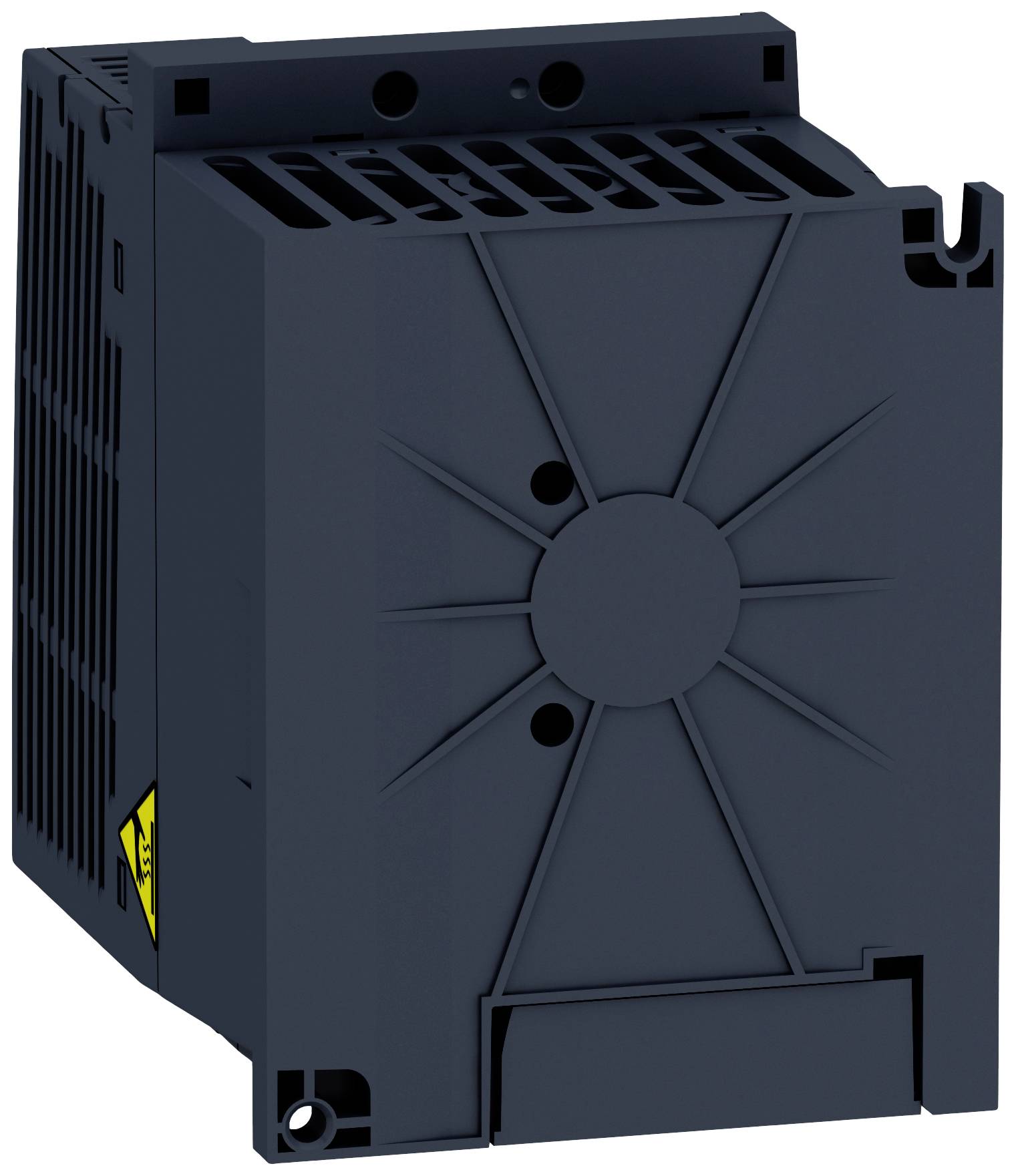

Ein rechteckiges schwarzes Elektronikgehäuse mit Lüftungsschlitzen und einem gelben Warnaufkleber auf der linken Seite.

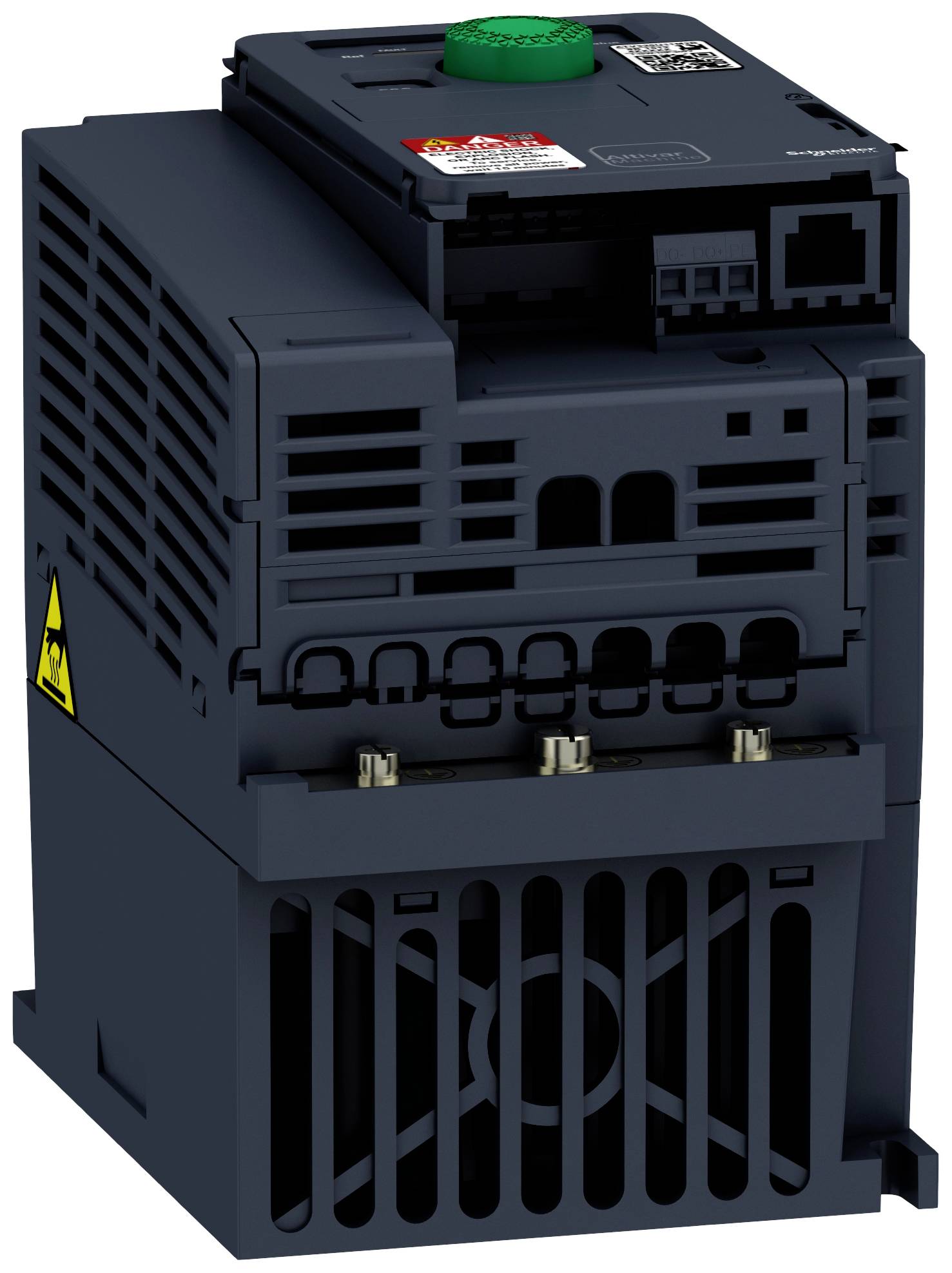

Elektrischer Frequenzumrichter in grauem Gehäuse mit Schlitzlüftung, oben grüne und rote Tasten, Anschlussstellen an der Vorderseite.

1/4

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 29. Okt.

279 Stück

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (379,00 € / Stück)

379,00 €

inkl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Frequenzumrichter ATV320, 1,5kW, 200-240V, 1 phasig, Kompakt

Leistungsbereich: 0,18 bis 22 kW
Spannungsbereich: 200 V bis 690 V
3 Bauformen: Kompaktbauform, schmale Buchbauform, IP66 für Montage außerhalb des Schaltschranks
5 Sicherheitsfunktionen integriert: sicher abgeschaltetes Drehmoment, sicher reduzierte Geschwindigkeit, sicherer Halt, sichere Höchstgeschwindigkeit, sicherer Schutztürfreigabe
Modbus RJ45 und CANopen RJ45 integriert; optional Modbus/TCP - Ethernet/IP, PROFIBUS DP V1, DeviceNet, EtherCAT, POWERLINK, PROFINET mit Kommunikationsmodulen
Sicherer Betrieb: bis zu 50 °C ohne Leistungsreduzierung, bis zu 60 °C mit Derating ohne zusätzlichen Lüfter
Schutzarten: IP21/66/65
Viele integrierte Funktionen, SPS integriert, internationale Normen und Zulassungen
Robust: mit IEC 60721-3-3 Klasse 3C3 beschichtete Leiterplatten zur Erhöhung der Verfügbarkeit unter schwierigen Umgebungsbedingungen

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Netzspannung: 200..240 VNetzfrequenz: 50/60 HzEingangsphasenzahl: 1Ausgangsphasenzahl: 3Max. Ausgangsfrequenz: 599 HzMax. Ausgangsspannung: 240 VNennausgangsstrom I2N: 8 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 1,5 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 1,5 kWRelative symmetrische Netzfrequenztoleranz: 5 %Relative symmetrische Netzspannungstoleranz: 10 %Anzahl der analogen Ausgänge: 1Anzahl der analogen Eingänge: 3Anzahl der digitalen Ausgänge: 1Anzahl der digitalen Eingänge: 6Mit Bedienelement: jaEinsatz im Industriebereich zulässig: jaEinsatz im Wohn- und Gewerbebereich zulässig: neinUnterstützt Protokoll für TCP/IP: neinUnterstützt Protokoll für PROFIBUS: jaUnterstützt Protokoll für CAN: jaUnterstützt Protokoll für INTERBUS: neinUnterstützt Protokoll für ASI: neinUnterstützt Protokoll für KNX: neinUnterstützt Protokoll für MODBUS: jaUnterstützt Protokoll für Data-Highway: neinUnterstützt Protokoll für DeviceNet: jaUnterstützt Protokoll für SUCONET: neinUnterstützt Protokoll für LON: neinUnterstützt Protokoll für PROFINET IO: jaUnterstützt Protokoll für PROFINET CBA: neinUnterstützt Protokoll für SERCOS: neinUnterstützt Protokoll für Foundation Fieldbus: neinUnterstützt Protokoll für EtherNet/IP: jaUnterstützt Protokoll für AS-Interface Safety at Work: neinUnterstützt Protokoll für DeviceNet Safety: neinUnterstützt Protokoll für INTERBUS-Safety: neinUnterstützt Protokoll für PROFIsafe: neinUnterstützt Protokoll für SafetyBUS p: neinUnterstützt Protokoll für BACnet: neinUnterstützt Protokoll für sonstige Bussysteme: jaAnzahl der HW-Schnittstellen Industrial Ethernet: 1Anzahl der HW-Schnittstellen seriell RS-485: 1Anzahl der HW-Schnittstellen sonstige: 1Mit optischer Schnittstelle: neinMit PC-Anschluss: jaBremschopper integriert: nein4-Quadrantenbetrieb möglich: jaArt des Umrichters: U-UmrichterSchutzart (IP): IP20Schutzart (NEMA): 1Höhe: 142 mmBreite: 105 mmTiefe: 158 mmVerpackungseinheit: 1 StückMaße (cm): 187 × 187 × 181Bruttogewicht: 1,837 kg, Nettogewicht: 1,6 kgECLASS 7: Frequenzumrichter =< 1 kV (27023101)

Produkt-Art: Frequenzumrichter

Tiefe: 158 mm

Höhe: 142 mm

Breite: 105 mm

: IP20

Typ: ATV320U15M2C

Abm.: (B x H x T) 105 x 142 x 158 mm

Herst.-Teilenr.: ATV320U15M2C

Gewicht: 1.6800 kg

: 105 mm

: 142 mm

: 158 mm

: TRUE

: 6

: 1

: 3

: 1

: FALSE

: 1

: 0

: 0

: 1

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: IP20

: TRUE

: FALSE

: FALSE

: 50/60 Hz

: TRUE

: 0

: U-Umrichter

: 3

: 1

: FALSE

: TRUE

: FALSE

: 599 Hz

: 1.5 kW

: 1.5 kW

: 10 %

: 5 %

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 240 V

: 8 A

: FALSE

: 1

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2914279 Schneider Electric Frequenzumrichter ATV320U15M2C

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2914279 Schneider Electric Frequenzumrichter ATV320U15M2C

Information

Information 2914279 Schneider Electric Frequenzumrichter ATV320U15M2C

Beschreibung

Frequenzumrichter ATV320, Kompakt. Abmessungen 105 x 188 x 158 (mit EMV-Platte) mm, Leistung KW 1,5 kW. Versorgungsspannung 1-phasig 200-240 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1-240 V (U2), 380 (U1-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.

Ausführung

Ausstattung: 200..240 V, 240 V, 1,5 kW, 1,5 kW, 10 %

Lieferumfang

Geliefert wird: Schneider Electric Frequenzumrichter ATV320 1,5kW, 200-240V, 1-p ATV320U15M2C, Verpackungseinheit: 1 Stk., EAN: 3606480966569

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
