Schneider Electric HMIBSCEA53D1EM30 HMIBSCEA53D1EM30 eMobility Ladeüberwachungsmodul

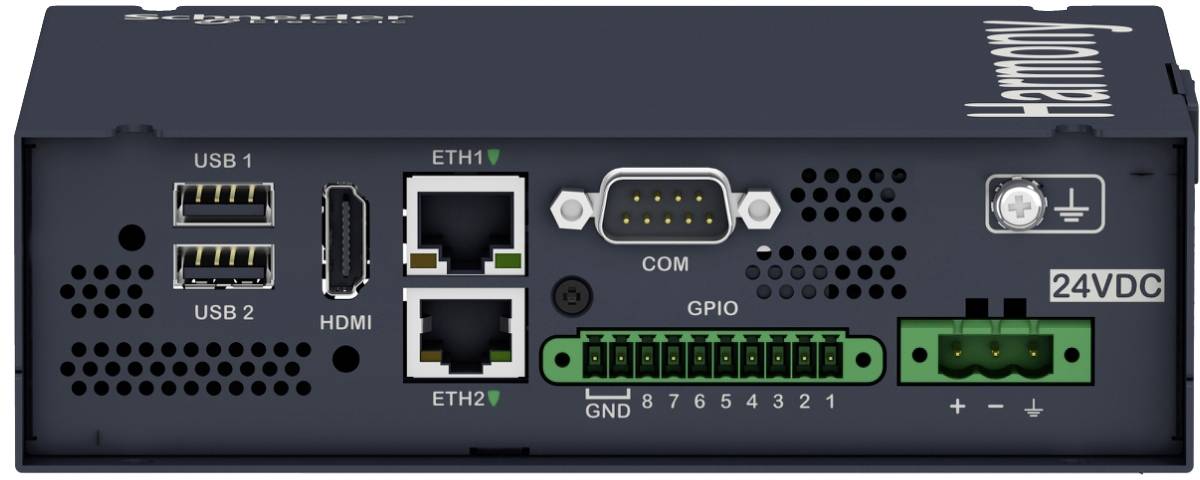

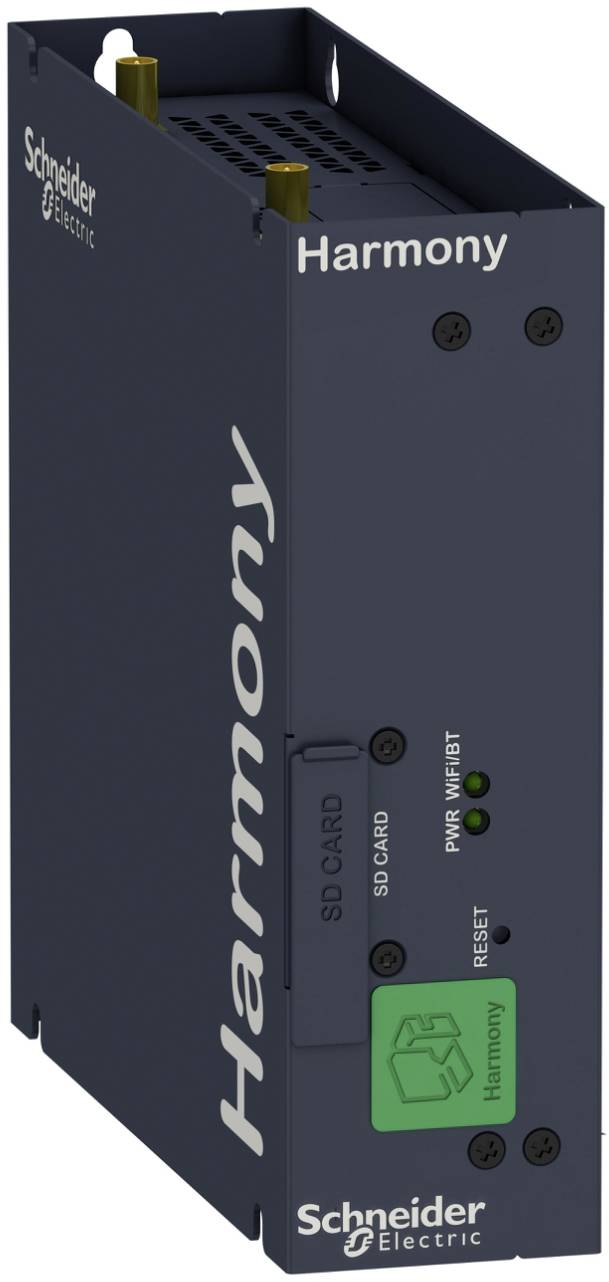

EcoStruxure EV charging Expert ist ein dynamisches EV-Lademanagement für die Schneider Charge Pro. Für Wohngebäude wird empfohlen, die Auswirkungen des Verbrauchs der Ladeinfrastruktur für Elektrofahrzeuge auf die Elektroinstallation zu optimieren. Das Lademanagement übernimmt die Regelung von bis zu 30 Ladepunkten, die in bis zu 5 elektrischen Zonen mit 3 Zonenebenen zusammengefasst sind. Die Kapazität an Zonen oder Ladepunkten kann bei bedarf über Lizenzupgrades erweitert werden. Es besteht auch die Möglichkeit, verschiedene Funktionalitäten für einen effizienten Betrieb der Ladeinfrastruktur zu nutzen. Der nutzungsabhängige Stromtarif kann so geplant werden, dass das Laden von E-Fahrzeugen bei hohen Strompreisen eingeschränkt und bei niedrigen Preisen maximiert wird. Die Inbetriebnahme, der Betrieb und die Awrtung der Ladepunkte erfolgen über einen integrierten Webserver mittels Ethernet-Verbindung über einen RJ45-Anschluss und HTTPS-Protokoll. Der Ladecontroller kann in einem Innengehäuse installiert werden, das auf einer DIN-Schiene montiert wird. Es wird über eine externe 24Vdc-Stromversorgung versorgt. Der IP-Schutzgrad beträgt IP40. Die Betriebstemperatur liegt zwischen 0°C und 50°C. Die Lagertemperatur liegt zwischen -20°C und 60°C. Die Abmessungen sind (B) 157mm x (H) 150mm x (T) 46mm. Das LAN-Verbindungsnetzwerk mit den Charge Pro Wallboxen wird durch eine Ethernet-Verbindung über einen RJ45-Port und einen externen 8-Port-Switch hergestellt. Die Kommunikation mit den Wallboxen erfolgt über OCPP 1.6J. Ein externer Energiezähler kann ebenfalls in das LAN-Netzwerk eingebunden werden. Für die Kommunikation mit den Betreibern von Ladestationen (CPOs) verwendet das Charging Station Management System (CSMS) das Protokoll OCPP 1.6 Json über ein externes 4G-Modem. Das lademanagement hat die CE-, UK- und RMC-Zertifizierung.
