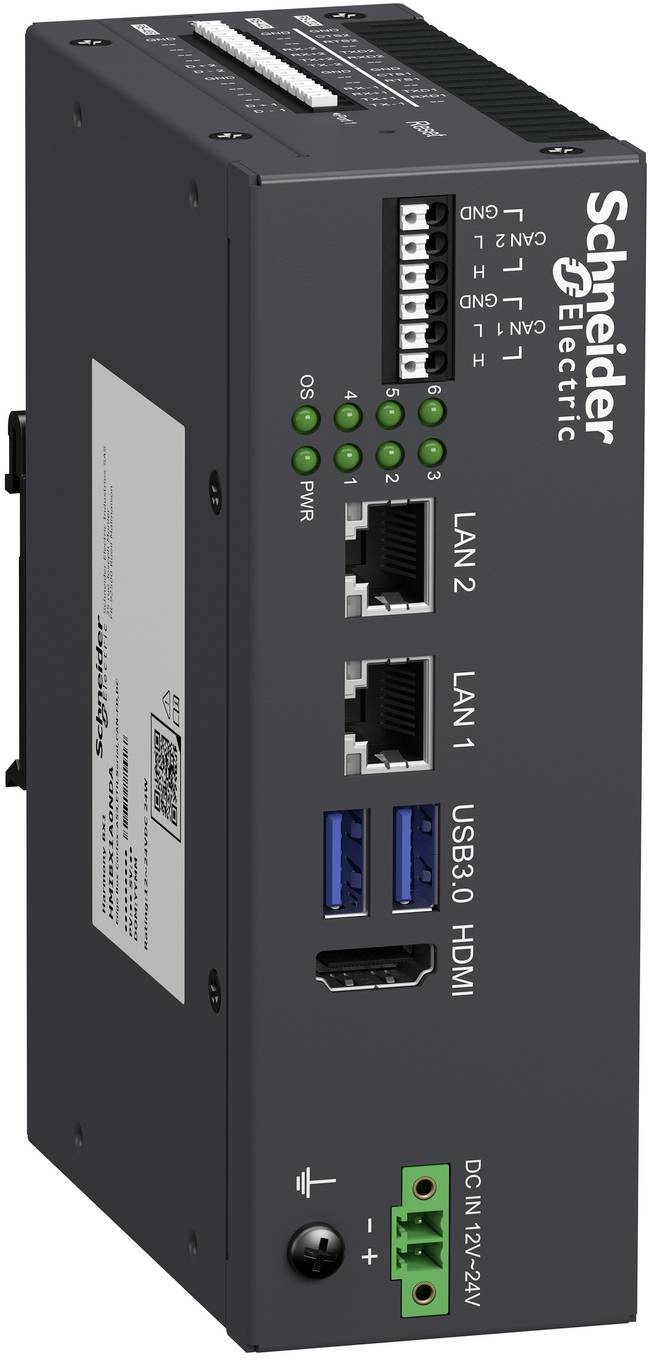

Schneider Electric HMIBX1A0NEVB100SCP HMIBX1A0NEVB100SCP eMobility Ladeüberwachungsmodul

Dieser EcoStruxure EV Charging Expert ist ein EV-Laderegler, der ein dynamisches Lademanagement für Schneider Charge Pro, EVlink Pro AC und Pro DC-Ladestationen sowie Schneider Starcharge Fast ermöglicht. Es wird für Mehrfamilienhäuser, Gewerbe- und Industriegebäude sowie für Flotten-Depots empfohlen, um die Auswirkungen des Energieverbrauchs der EV-Ladeinfrastruktur auf die Elektroinstallation zu optimieren. Die Kapazität ermöglicht die Steuerung von bis zu 250 EV-Ladestationen, aufgeteilt in bis zu 20 elektrische Zonen mit 4 Zonen-Ebenen. Es besteht ausserdem die Möglichkeit, verschiedene Funktionen für einen effizienten Betrieb der EV-Ladeinfrastruktur zu nutzen. Stromtarife nach Zeitnutzung (Time-of-Use) können geplant werden, um das Laden bei hohen Strompreisen zu begrenzen und bei niedrigen Preisen zu maximieren. VIP-Nutzer-Badges und Ladestationen unterliegen dem Lastabwurf nur im Notfall, wenn es absolut notwendig ist, um die Energieversorgung aufrechtzuerhalten, da sie beim Laden von Elektrofahrzeugen Vorrang vor anderen Nutzern haben. Die Registrierung und der Download von Ladevorgängen ist für Analysen, interne Kostenverteilungen oder Abrechnung möglich. Es stehen APIs zur Integration in ein Gebäude-Energiemanagementsystem (BEMS) zur Verfügung. Es erfolgt eine Priorisierung von PV-erzeugter Energie für das Laden von Elektrofahrzeugen. Die Inbetriebnahme, der Betrieb der EV-Ladestationen sowie die Wartung des Geräts erfolgen über einen integrierten Webserver mittels Ethernet-Verbindung über eine RJ45-Schnittstelle und das HTTPS-Protokoll. Das Gerät kann in einem Innenraumgehäuse auf einer DIN-Schiene montiert werden. Die Stromversorgung erfolgt über ein externes 24 VDC-Netzteil. Der Betriebstemperaturbereich liegt zwischen -20 °C und +70 °C. Der Lagertemperaturbereich liegt zwischen -40 °C und +80 °C. Die Abmessungen betragen (B) 98 mm × (H) 140 mm × (T) 48 mm. Die LAN-Verbindung mit den EVlink-Ladestationen erfolgt über Ethernet (RJ45) und einen externen 8-Port-Switch. Zur Kommunikation mit den EVlink-Ladestationen wird das OCPP 1.6 JSON-Protokoll verwendet. Ein externer Gebäude-Energiezähler kann ebenfalls ins LAN-Netzwerk eingebunden werden. Für die Kommunikation mit dem Charge Point Operator (CPO) nutzt das Charging Station Management System (CSMS) das OCPP 1.6 JSON-Protokoll über ein externes 4G-Modem. Das EV Lademanagement verfügt über CE-, UK- und RMC-Zertifizierungen.
