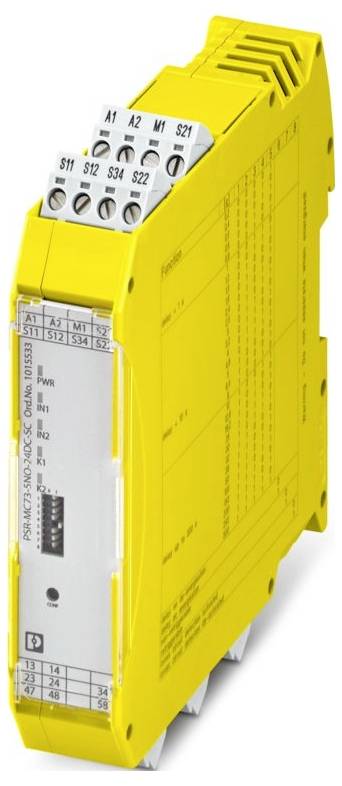

Sicherheitsrelais PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 Schließer (B x H x T) 22.5 x 112.2 x 114.5 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sicherheitsrelais
Anschluss
Schraubanschluss
Typ
PSR-MC73-5NO-1DO-24DC-SC
Ansprechzeit
50 ms
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch PF items GmbH
Anzahl
Gesamt
265,77 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Sicherheitsrelais
- Grundgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja, Geeignet zur Überwachung von taktilen Sensoren: nein
Technische Daten
- Produktfamilie: PSRmini
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 22,5 mm
- Höhe: 112,2 mm
- Tiefe: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -35 °C ... 60 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 7 mm
- Allgemein: Allgemein
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 8,1 W (bei US = 30 V, IL² = 108A²)
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: < 3,2 mA (typ. bei US)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: 0,5 Hz (abhängig von der eingestellten Verzögerungszeit)
- Strom: max. 100 mA
- Montagehinweis: siehe Derating-Kurve
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: 10g (Betrieb), 15g (Transport)
- Spannung: entspricht US
- Schutzbeschaltung: Suppressordiode
- Statusanzeige: 5 x LED Bi-Colour
- Schaltspannung: min. 12 V AC/DC;max. 250 V AC/DC (Lastkurve beachten)
- Benennung: A1/A2
- Anwendung: Not-Halt;Schutztür;Lichtgitter
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: min. 5 mA;max. 6 A
- Beschreibung des Ausgangs: PNP;nicht sicherheitsgerichtet
- Einschaltstrom maximal: 500 mA (Δt = 100 ms bei Us)
- Kontaktausführung: 5 Freigabestrompfade
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V AC
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +25 %
- Bemessungssteuerspeisestrom IS: typ. 80 mA
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Ansprechzeit typisch: < 50 ms (automatischer Start);< 50 ms (manueller, überwachter Start)
- Rückfallzeit typisch: < 25 ms (bei Ansteuerung über S12 und S22 (nur für unverzögerte Kontakte));< 10 ms (bei Ansteuerung über A1 | eine applikative Absteuerung über A1/A2 ist nicht zulässig)
- Kontaktmaterial: AgCuNi +0,2 µm ... 0,4 µm Au / AgSnO2 +0,2 µm Au
- Schaltvermögen: 4 A (24 V (DC13));3 A (230 V (AC 15))
- Ausgangssicherung: 6 A gL/gG;4 A gL/gG (für Low-Demand-Applikationen)
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Typ. Anzugszeit bei Us: 500 ms (bei Ansteuerung A1 bei Us)
- Wiederbereitschaftszeit: 500 ms (nach Anforderung der Sicherheitsfunktion)
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
- Filterzeit: max. 1 ms (Testpulsbreite Low-Testpulse);min. 21 ms (Testpulsrate Low-Testpulse)
- Anzahl der Ausgänge: 2
- Schaltleistung: min. 60 mW
- Quadr. Summenstrom: 108 A2 (Derating beachten)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (4 A DC13 | 3 A AC15, 8760 Schaltspiele/Jahr)
- Safety Integrity Level (SIL): 3
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Beschreibung des Eingangs: nicht sicherheitsgerichtet
- Anzahl der Eingänge: 1
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,92 W
- Stopp-Kategorie: 0;1
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Wiederanlaufzeit: < 1 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: 0 mA ... 2 mA
- Gleichzeitigkeit: ∞
- Grenzfrequenz: min. 0 Hz;max. 1 Hz
- Max. zulässiger Gesamtleitungswiderstand: 150 Ω
- Digital: Startkreis (S34): Digital: Startkreis (S34)
- Melden: M1: Melden: M1
- Kurzschlussschutz: ja
- Verzögerungszeitbereich: 0,2 s ... 300 s ±5 % (einstellbar für 47/48/58)
- Digital: Sensorkreis (S12, S22): Digital: Sensorkreis (S12, S22)
- Relais: Freigabestrompfade (13/14, 23/24/34, 47/48/58): Relais: Freigabestrompfade (13/14, 23/24/34, 47/48/58)
- Takt: S11, S21: Takt: S11, S21
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsrelais
- Typ
PSR-MC73-5NO-1DO-24DC-SC
- Anschluss
Schraubanschluss
- Ansprechzeit
50 ms
- Kontaktart
5 Schließer
- Schaltspannung (max.)
250 V DC/AC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Zulassungen (Sensoren)
CE
IP20
- Betriebstemperatur (min.)
-35 °C
- Betriebstemperatur (max.)
60 °C
- Tiefe
114.5 mm
- Breite
22.5 mm
- Höhe
112.2 mm
- Abm.
(B x H x T) 22.5 x 112.2 x 114.5 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3561618 Sicherheitsrelais PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 Schließer (B x H x T) 22.5 x 112.2 x 114.5 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3561618 Sicherheitsrelais PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 Schließer (B x H x T) 22.5 x 112.2 x 114.5 mm 1 St.
Beschreibung
Sicherheitsrelais für Not-Halt, Schutztüren, Lichtgitter bis SIL 3, Cat. 4, PL e, 1- oder 2-kanaliger Betrieb, Querschlusserkennung, retriggerbar, Rückfall-/Anzugsverzögerung 0,2 s bis 300 s, 5 Freigabestrompfade, US = 24 V DC, steckbare Schraubklemme
Ausführung
- Ausstattung: DC, 24 V
Lieferumfang
- Geliefert wird: Phoenix Contact Sicherheitsrelais 1015533, Verpackungseinheit: 1 Stk., EAN: 4055626496740
