Siemens 3RV2011-1DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung (max.): 690 V/AC (B x kaufen

Ein grauer Siemens-Schutzschalter mit mehreren Anschlussklemmen, Schalterposition auf 'ON', für elektrische Sicherheit und Steuerung.

Abbildung ähnlich

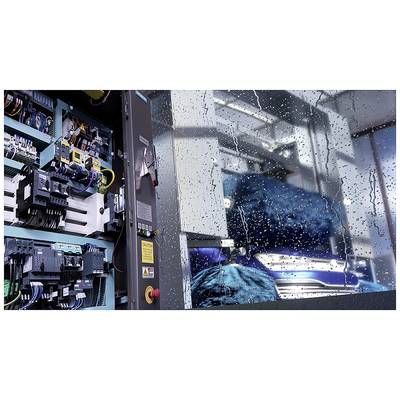

Ein elektronischer Schaltschrank ist geöffnet, daneben eine Maschine hinter einem regennassen Fenster. Technik und Produktion im Fokus.

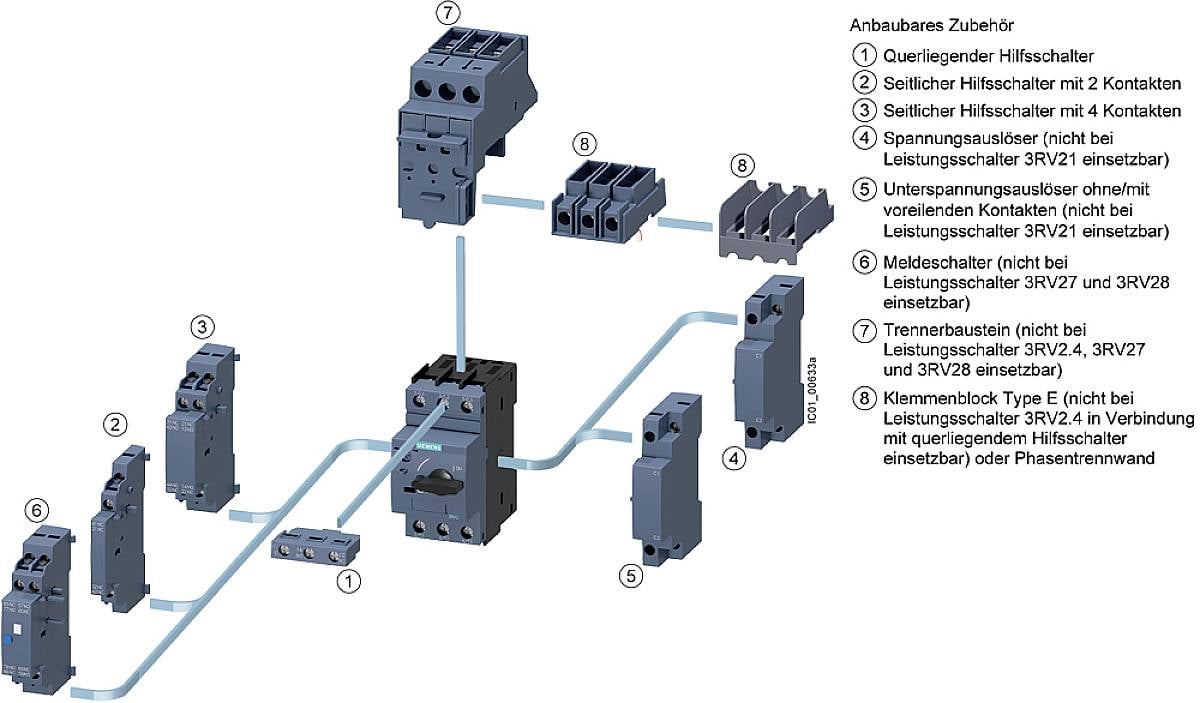

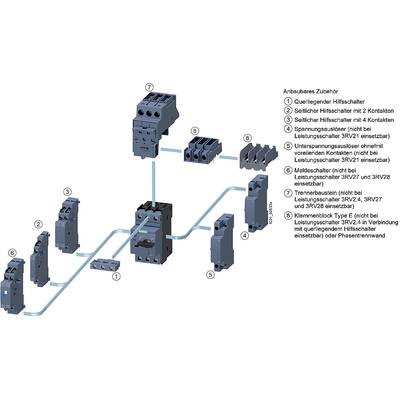

'Diagramm zeigt Anbauzubehör für Leistungsschalter mit numerierten Komponenten: Querliegender Hilfsschalter, seitlicher Hilfsschalter, Spannungsabfall, Meldekontakt und Trennerbastein.'

'Ein einpoliger Bedienung-Stromkreis mit Phasenschiene, Sicherung und Kontaktstellen, dargestellt in einer schematischen Schaltplanzeichnung.'

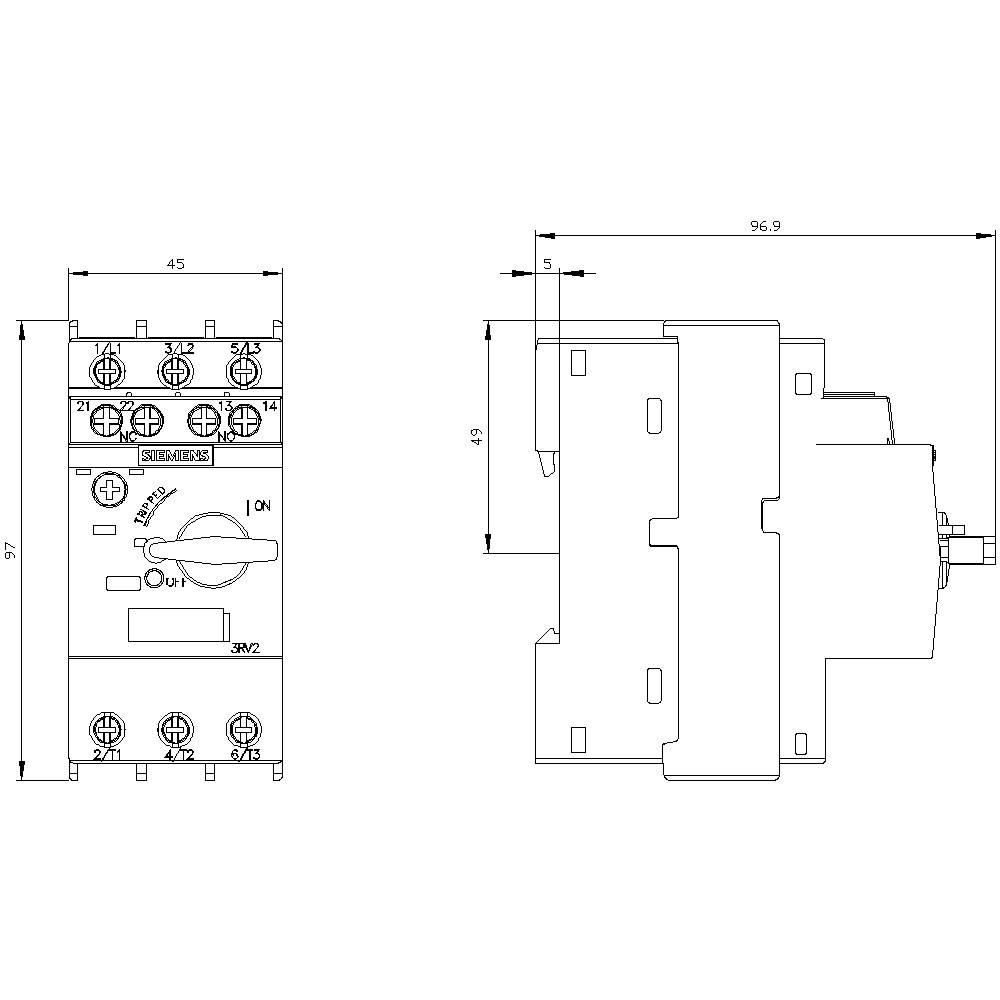

Technische Zeichnung eines elektrischen Schalters mit Maßen: Breite 45 mm, Höhe 97 mm, Tiefe 96,9 mm. Zeigt Vorder- und Seitenansicht.

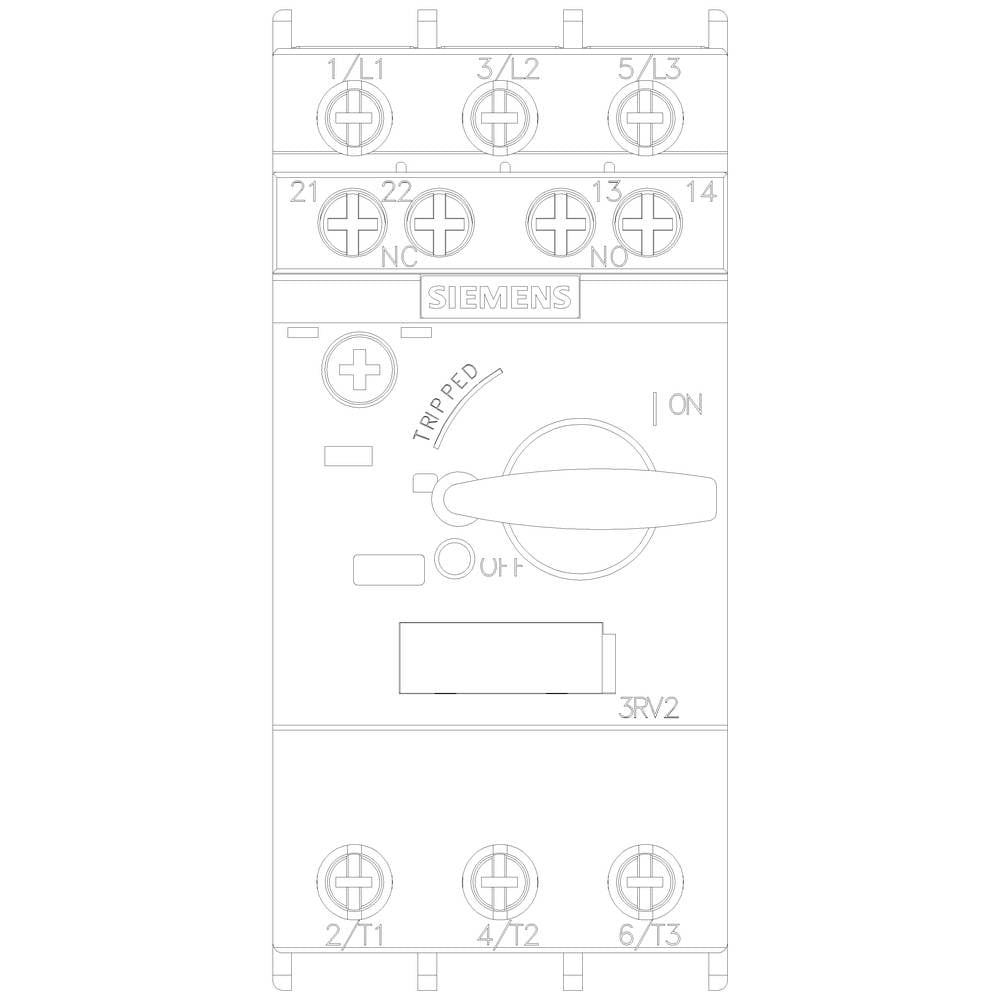

'Schaltgerät von Siemens mit mehreren Anschlüssen, Schalter auf Position "ON". Beschriftungen: 'TRIPPED', 'ON', '3RV2'.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

3.2 A

Anschluss

Schrauben

Typ

3RV2011-1DA15

Baugröße

S00

Datenblatt (PDF)

Lieferung Do., 3. Sept.

10 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

63,84 €

zzgl. MwSt.

5,15 €

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

20 Stück

Versand

88,23 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 2,2-3,2A, N-ausl. 42A

Baugröße S00,Leistungsschalter,Leistungsschutzschalter,MCCB,Motorschalter,Motorschutz,Motorschutzschalter,Motorschutzschaltersystem,SIRIUS,Schalter

Technische Daten

Dauerstrom: 3.2 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2011-1DA15

Baugröße: S00

Einstellbereich Strom (min.): 2.2 A

Einstellbereich Strom (max.): 3.2 A

Einstellbereich (Strom): 2.2 - 3.2 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: 45

: 97 mm

: 97 mm

: 1.1 kW

: TRUE

: 3.2 A

: FALSE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 0.6 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741878 Siemens 3RV2011-1DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741878 Siemens 3RV2011-1DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 2,2...3,2 A N-Auslöser 42 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
