Name: Siemens 6ES7223-7AF50-0XB0 6ES72237AF500XB0 SPS-Digitaleingangsmodul
Brand: Siemens
SKU: 3465398
Availability: InStock

'DIAG' elektrisches Diagnosemodul mit mehreren LED-Indikatoren, beschriftet mit D0, D1, D2, D3. Wird zur Überwachung des Systemstatus verwendet.

'Siemens SB 1233 DC 6ES7233-7AF30-0XB0' Vorder-, linke und obere Ansicht mit Maßen: Höhe 69,3 mm, Breite 15 mm, Tiefe 63,4 mm.

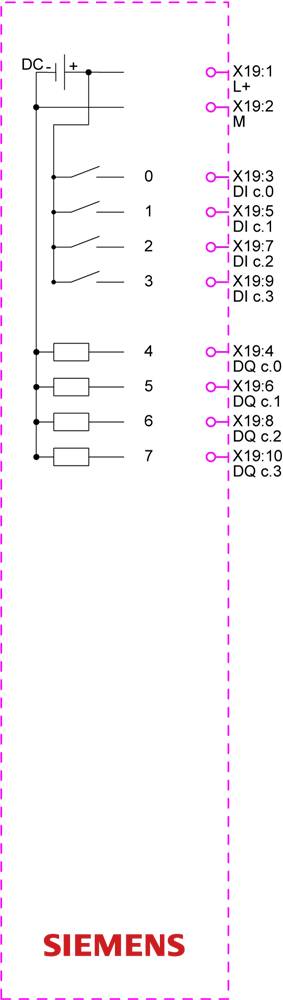

'Siemens'-Leiterklemmenplan: DC+ wird mit Eingängen 0-3 verbunden; Ausgänge 4-7 werden mit X19:3 bis X19:10 verbunden; M ist Masse; enthält Anschlüsse.

1/3

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Di., 20. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (65,54 € / Stück)

78,98 €

-17 %

65,54 €

zzgl. MwSt.

nur 9,90 €

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Siemens Dig.Industr. Siemens Dig.Industr. SB 1223 Signal Board, 4DI/4DQ 5V 200kHz 6ES72...

Kurzschlussschutz, Ausgänge vorhanden: false
Spannungsart der Versorgungsspannung: DC
Digitale Eingänge konfigurierbar: true
Art des Digitalausgangs: Transistor
Eingangsstrom bei Signal 1: 15 mA
Ausführung des elektrischen Anschlusses: Federzuganschluss
Ausgangsstrom: 0,10000000 A
Anzahl der digitalen Eingänge: 4
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)Vorvertragliche Informationen gemäß der EU-Datenverordnung

Technische Daten

Versorgungsspannung bei DC: 4,25..6 VSpannungsart der Versorgungsspannung: DCAnzahl der digitalen Eingänge: 4Anzahl der digitalen Ausgänge: 4Digitale Eingänge konfigurierbar: jaDigitale Ausgänge konfigurierbar: jaEingangsstrom bei Signal 1: 15 mAZulässige Spannung am Eingang: 0..6 VArt der Eingangsspannung: DCAusgangsstrom: 0,1 AZulässige Spannung am Ausgang: 0..6 VArt der Ausgangsspannung: DCKurzschlussschutz, Ausgänge vorhanden: neinRedundanzfähigkeit: neinVerzögerungszeit bei Signalwechsel: 0,0001..20 msGeeignet für Sicherheitsfunktionen: neinZugehöriges Betriebsmittel (Ex ia): neinZugehöriges Betriebsmittel (Ex ib): neinBreite: 15 mmHöhe: 62 mmTiefe: 63 mmVerpackungseinheit: 1 StückMaße (cm): 82 × 34 × 79Bruttogewicht: 0,055 kg, Nettogewicht: 0,028 kgECLASS 7: SPS-Digitales Ein-/Ausgangs-Modul (27242204)

Produkt-Art: SPS-Digitaleingangsmodul

Anzahl digitale Eingänge max.: 4

Anzahl Eingänge max.: 4

Anzahl Ausgänge max.: 4

Anzahl Transistor Ausgänge max.: 4

Höhe: 62 mm

Länge: 63 mm

Breite: 15 mm

: IP20

Typ: 6ES7223-7AF50-0XB0

Herst.-Teilenr.: 6ES72237AF500XB0

Abm.: (L x B x H) 63 x 15 x 62 mm

Ausführung: SB 1223 Digitale E/A. 4DI/4DO 200 kHz

Montageart (Details): direkt auf die Frontseite des Controllers gesteckt

Inhalt: 1 St.

Serie: S7-1200

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Siemens 6ES7223-7AF50-0XB0 6ES72237AF500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465398

Sofort-Lieferung Di., 20. Okt.

1 Stück

Versand durch Conrad Electronic

Dieser Artikel

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

65,54 €^*

Siemens 6ES7221-1BH50-0XB0 6ES72211BH500XB0 SPS-Analogausgangsmodul

Bestell-Nr.:3465391

Sofort-Lieferung Di., 20. Okt.

2 Stück

Versand durch Conrad Electronic

SPS-Analogausgangsmodul

Stück

Min.: 1

Vielfache: 1

193,27 €^*

Siemens 6ES7221-3BF50-0XB0 6ES72213BF500XB0 SPS-Digitaleingangsmodul 24 V/DC

Bestell-Nr.:3465392

Sofort-Lieferung Di., 20. Okt.

1 Stück

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

90,00 €^*

Siemens 6ES7222-5BF50-0XB0 6ES72225BF500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465393

Lieferung Mi., 21. Okt.

39 Stück

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

90,00 €^*

Siemens 6ES7222-5BH50-0XB0 6ES72225BH500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465394

Sofort-Lieferung Di., 20. Okt.

2 Stück

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

193,27 €^*

Siemens 6ES7222-5HH50-0XB0 6ES72225HH500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465395

Lieferung Mi., 21. Okt.

114 Stück

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

193,27 €^*

Siemens 6ES7223-5BH50-0XB0 6ES72235BH500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465396

Bald verfügbar

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

210,08 €^*

Siemens 6ES7223-5PH50-0XB0 6ES72235PH500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465397

Lieferung Mi., 21. Okt.

35 Stück

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

193,27 €^*

Siemens 6ES7223-7BF50-0XB0 6ES72237BF500XB0 SPS-Digitaleingangsmodul

Bestell-Nr.:3465399

Sofort-Lieferung Di., 20. Okt.

2 Stück

Versand durch Conrad Electronic

SPS-Digitaleingangsmodul

Stück

Min.: 1

Vielfache: 1

96,30 €^*

Siemens 6ES7231-4HD50-0XB0 6ES72314HD500XB0 CPU-Modul

Bestell-Nr.:3465400

Sofort-Lieferung Di., 20. Okt.

10 Stück

Versand durch Conrad Electronic

CPU-Modul

Stück

Min.: 1

Vielfache: 1

98,00 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3465398 Siemens 6ES7223-7AF50-0XB0 6ES72237AF500XB0 SPS-Digitaleingangsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3465398 Siemens 6ES7223-7AF50-0XB0 6ES72237AF500XB0 SPS-Digitaleingangsmodul

Beschreibung

SIMATIC S7-1200 G2: SB 1223 Digitale E/A, 4DI/4DO 200 kHz, Eingänge: 4x DI 5V DC, 200 kHz, Ausgänge: 4x DQ 5V DC 0,1A, Sinking/Sourcing Transistor, 200 kHz SIMATIC S7-1200 G2 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Wenn Sie Ihre SIMATIC S7-1200 G2 - CPU nur um wenige Ein- oder Ausgänge erweitern müssen, sind Signalboards eine gute Alternative zu Signalmodulen. Signalboards werden direkt auf die Frontseite des Controllers gesteckt und sind als digitale und analoge Eingangs-, Ausgangs- und Mischmodule verfügbar. Signalboards ermöglichen also auch eine nachträgliche Erweiterung der Konfiguration ohne zusätzlichen Platzbedarf imSchaltschrank.
