Siemens Halbleiterrelais 3RF21301AA26 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Elektrischer Schütz mit der Aufschrift 'SIRIUS', grau, mit mehreren Schraubanschlüssen und Beschriftung '24V DC'.
Ein geöffneter Schaltschrank mit mehreren Reihen elektrischer Komponenten und Verkabelungen, die organisiert und klar strukturiert sind.

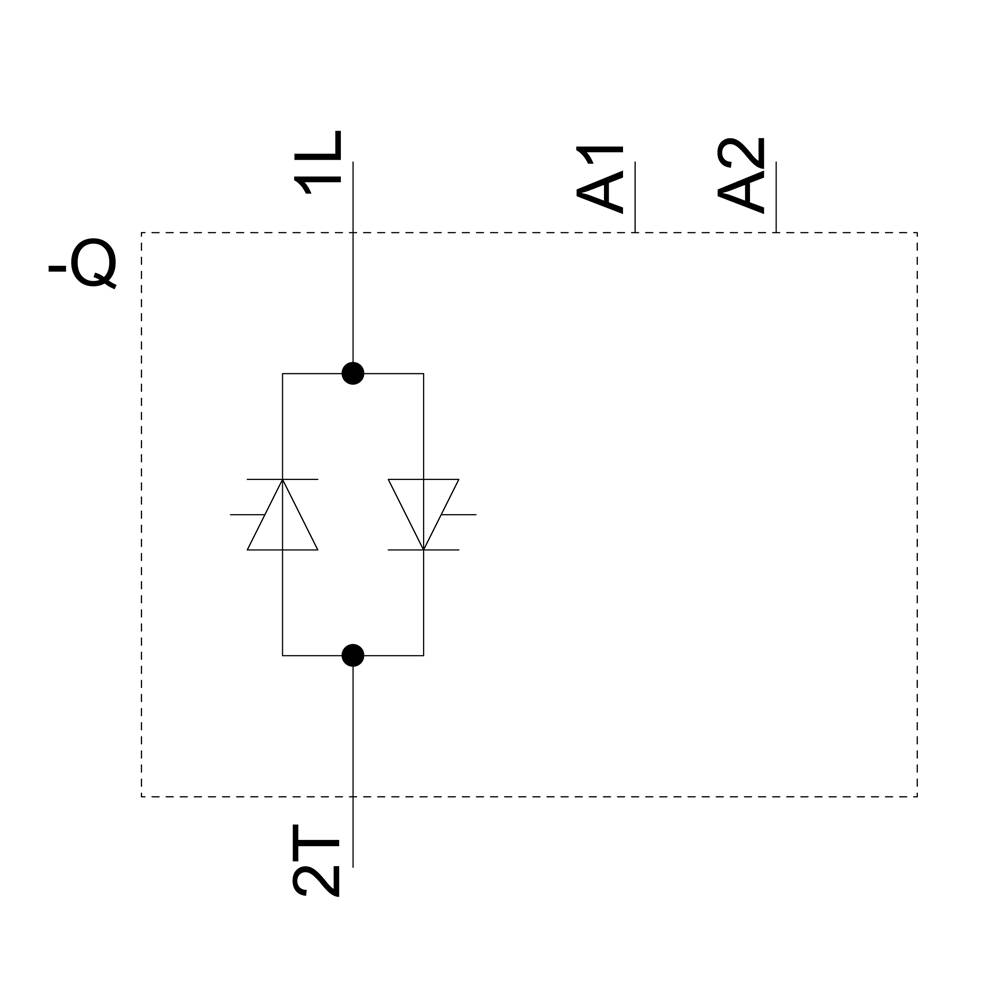

Schaltplan mit einem Rechteck, das zwei Dioden im Inneren enthält, verbunden zwischen den Anschlüssen 1L, 2T, A1 und A2.

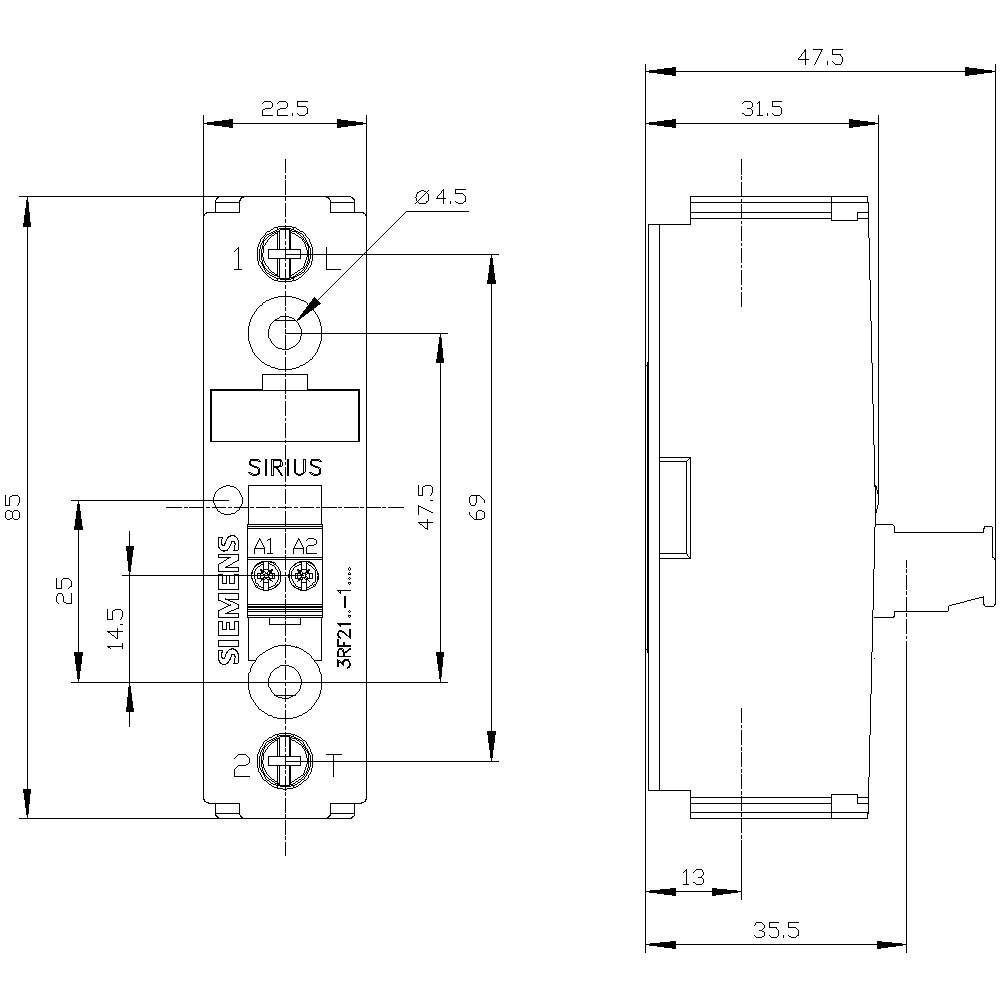

Technische Zeichnung eines elektrischen Bauteils mit Maßangaben. Linke Ansicht: 85 mm hoch, 22,5 mm breit. Rechte Seitenansicht: 47,5 mm tief.
1/4
Abbildung ähnlich
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
110 V/AC
Steuerspannung (max.)
230 V/AC
Schaltspannung (max.)
600 V/AC
Last-Strom (max.)
30 A
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 19. Nov.
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (93,99 € / Stück)
93,99 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=22,5mm, 30A 48-600V/110-230V AC

  • Ausführung der Schaltfunktion: Schließer (NO)
  • Anzahl der Phasen: 1
  • Mit abnehmbaren Klemmen: true
  • Bemessungsbetriebsstrom Ie bei AC-51: 30 A
  • Geeignet für Reiheneinbau: true
  • Ausführung des elektrischen Anschlusses: Schraubanschluss
  • Höhe: 85 mm
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 110 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: V
  • Spannungsart zur Betätigung: AC

Technische Daten

  • Befestigungsart: Schraubbefestigung
  • Polzahl: 1
  • Isolationsspannung: 600 V
Produkt-Art

Halbleiterrelais

Typ

3RF2130-1AA26

Schaltungsart

Nullspannungsschaltend

Anschluss

Schraubklemme

Steuerspannung (min.)

110 V/AC

Steuerspannung (max.)

230 V/AC

Steuerspannungs-Bereich

110 - 230 V/AC

Steuerstrom (max.)

15 mA

Stoß-Strom (max.)

400 A

Schaltspannung (min.)

48 V/AC

Schaltspannung (max.)

600 V/AC

Last-Strom (max.)

30 A

Ausgangsspannung (min.)

48 V

Ausgangsspannung (max.)

600 V/AC

Ausgangsstrom (max.)

30 A

Kontaktart

1 Schließer

Min. Temperatur

-25 °C

Max. Temperatur

+60 °C

IP20

Breite

22.5 mm

Höhe

85 mm

Tiefe

48 mm

Gewicht

70 g

RoHS-konform

Ja

Dauerstrom (max.)

30 A

Inhalt

1 St.

1

TRUE

30 A

AC

30 A

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430803 Siemens Halbleiterrelais 3RF21301AA26 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430803 Siemens Halbleiterrelais 3RF21301AA26 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 30 A 48-600 V / 110-230 V AC Schraubanschluss Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

  • Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 22,5mm, 30A 3RF2130-1AA26, Verpackungseinheit: 1 Stk., EAN: 4011209573864

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
