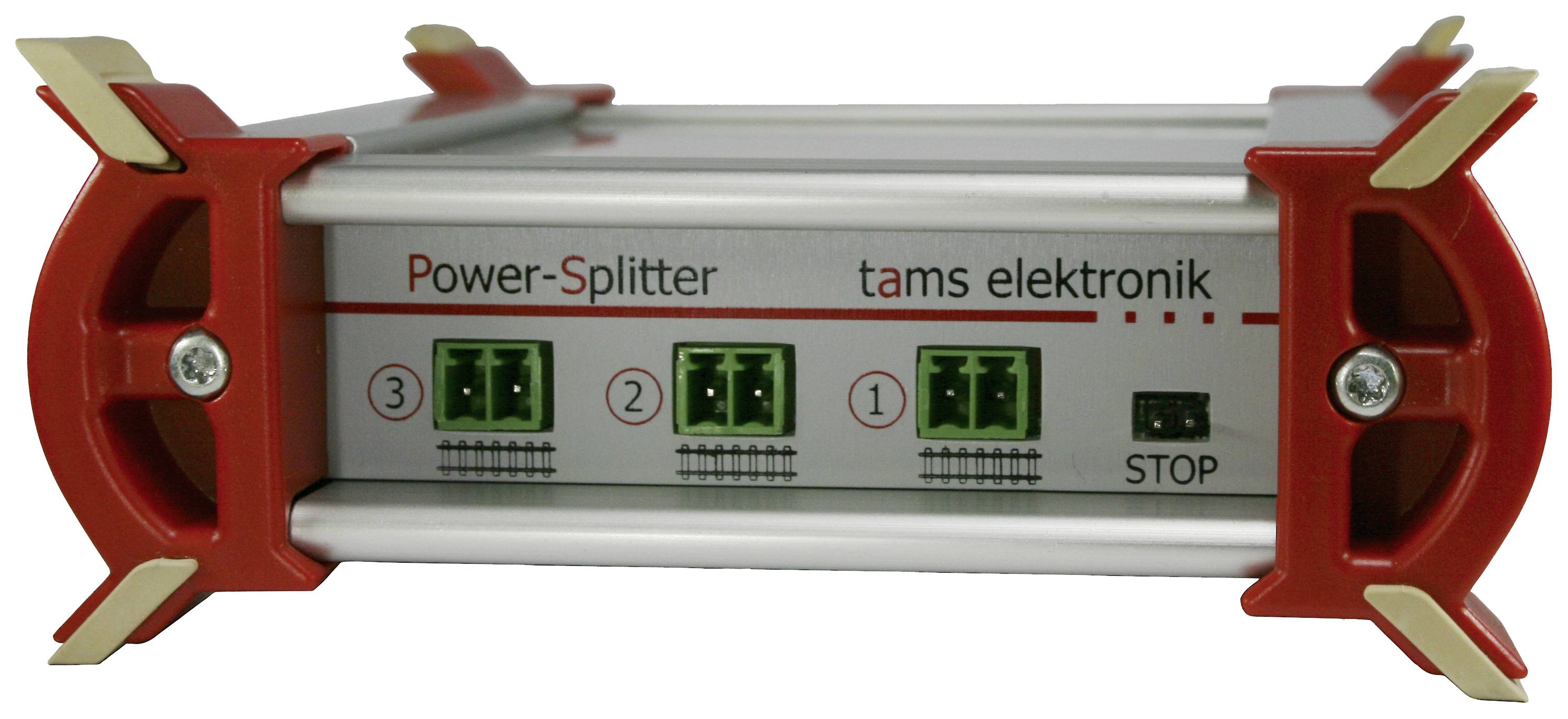

Ein rot-weißes Power-Splitter-Gerät der Marke 'tams elektronik' mit vier Anschlüssen und einem Stopp-Schalter an der Vorderseite.

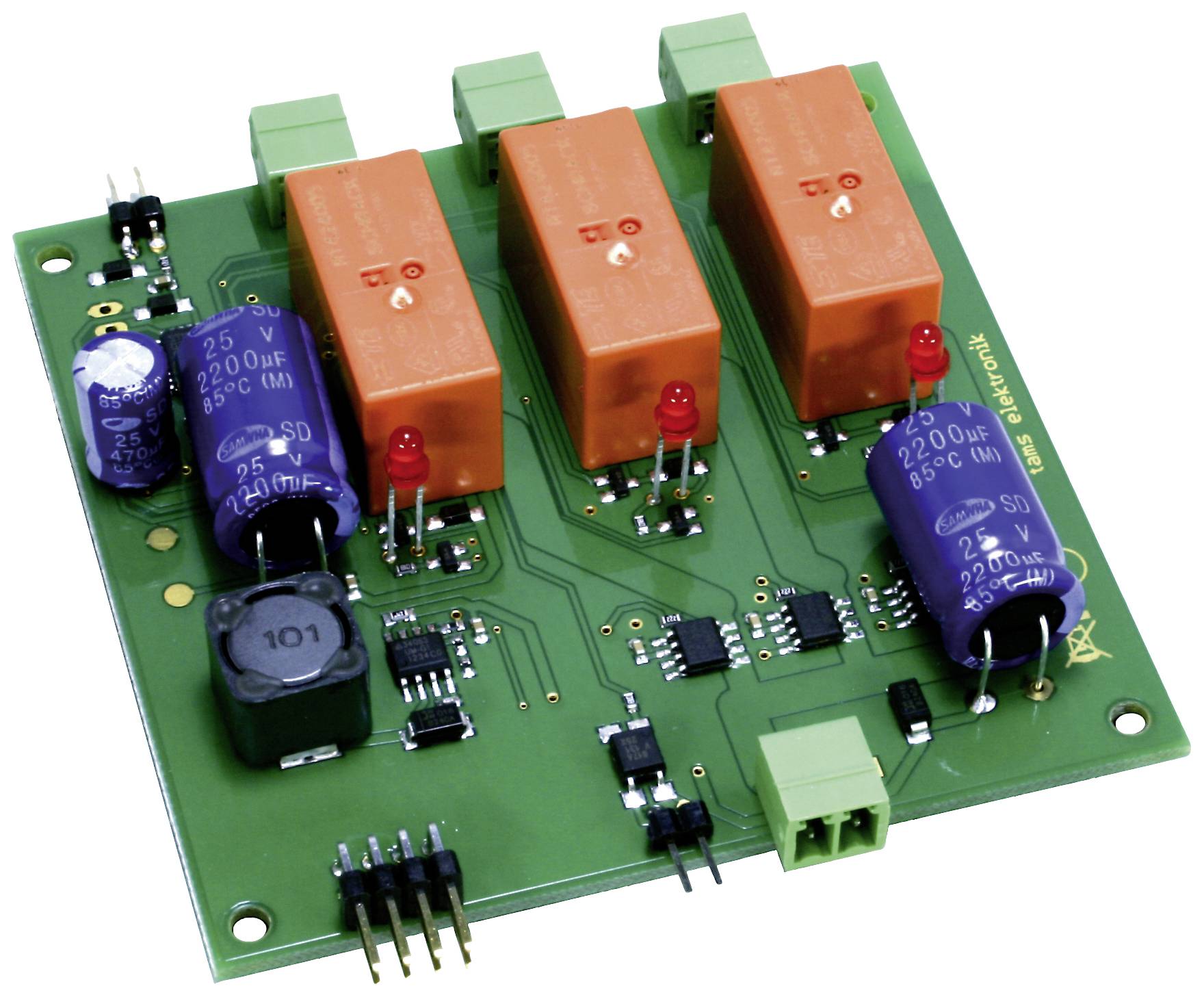

Elektronikplatine mit drei orangefarbenen Relais, blauen Kondensatoren und roten LEDs. Verbindungen und Schaltkreise sichtbar.

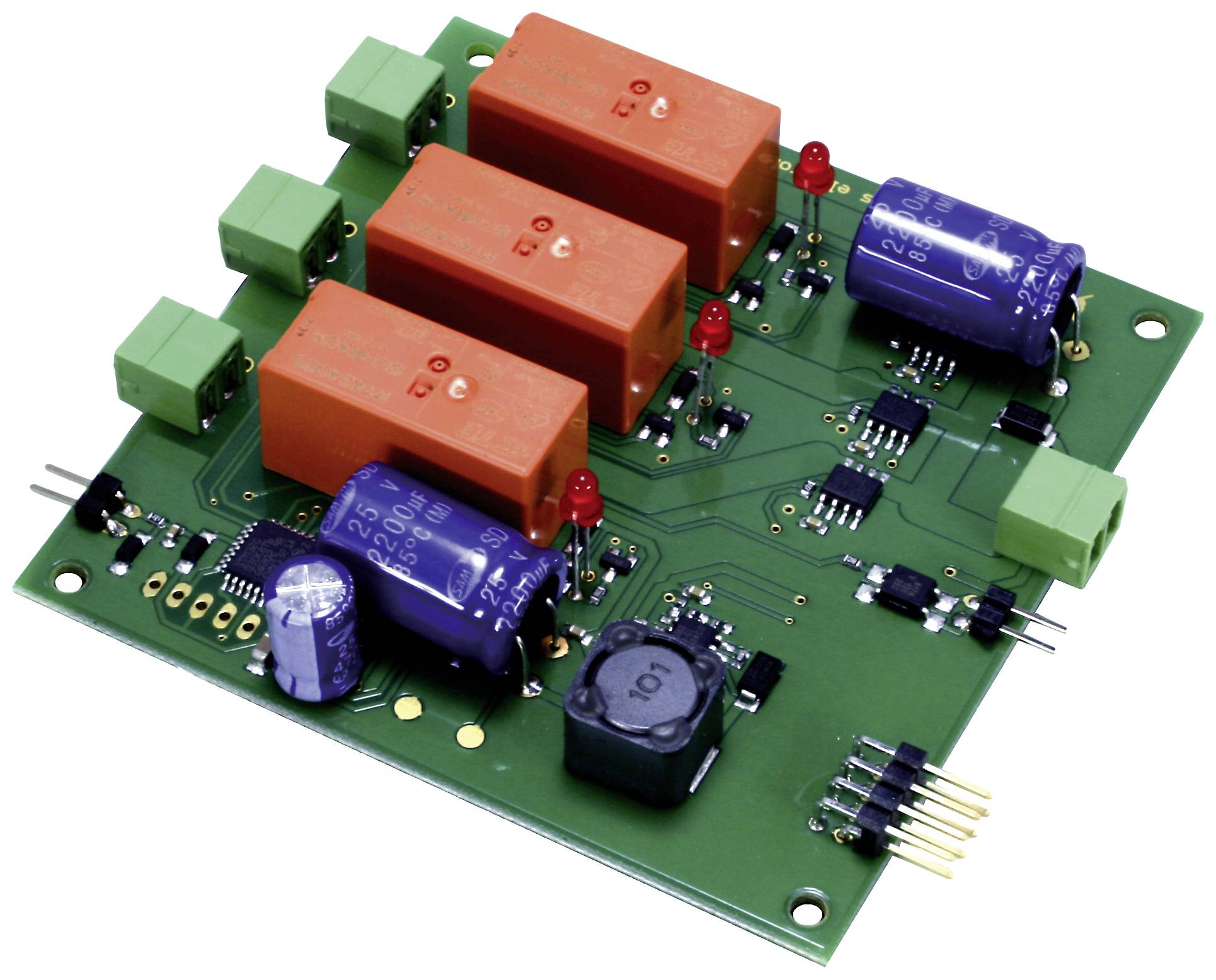

Eine grüne Leiterplatte mit mehreren elektronischen Bauteilen, darunter orangefarbene Relais, blaue Kondensatoren und rote LEDs.

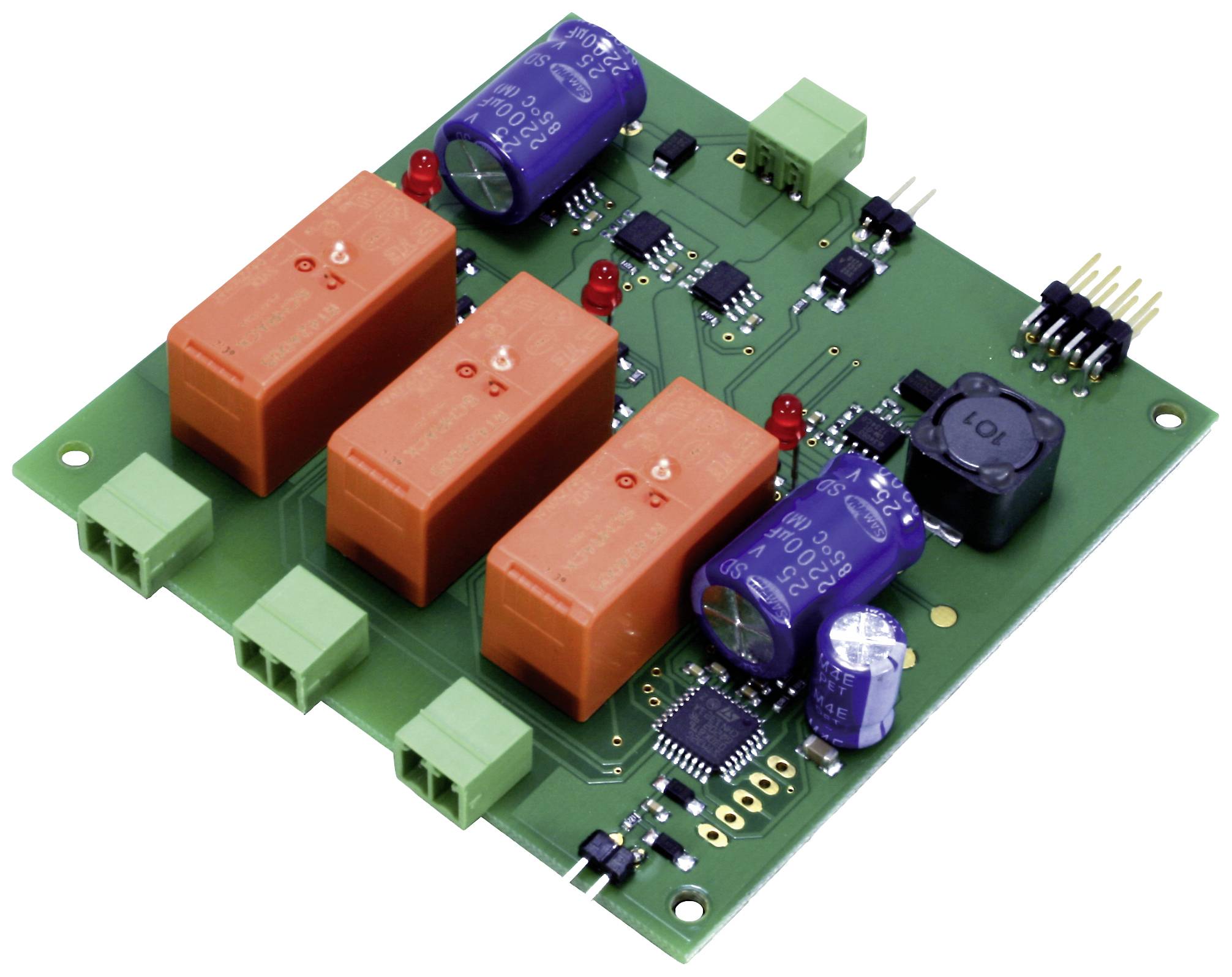

Elektronische Schaltung mit drei orangefarbenen Relais, blauen Kondensatoren und grünen Steckanschlüssen auf einer grünen Platine.

1/5

Sofort-Lieferung Mo., 31. Aug.

6 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (79,79 € / Stück)

79,79 €

zzgl. MwSt.

Nur noch 6 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Power-Splitter, Baustein

Fertig aufgebaute und geprüfte Schaltung
Aufteilung des Boosterstroms auf 2 oder 3 Abschnitte
Ausnutzung des Boosterstroms auch bei kleinen Nenngrößen
Ausgangsspannung und Durchlaufzeit der Digitalsignale in den angeschlossenen Boosterkreisen absolut synchron
Kombination mit allen Boostertypen

Technische Daten

Produkt-Art: Schaltdecoder

Digital-Format: DCC

Modellausführung: Bausatz

Länge: 85 mm

Breite: 85 mm

Abm.: (L x B) 85 mm x 85 mm

Altersklasse: ab 15 Jahre

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2612757 TAMS Elektronik 40-20106-01 Power Splitter, Baustein Schaltdecoder DCC

Beschreibung

Der Power-Splitter teilt den Ausgangstrom des Boosters auf zwei oder drei Abschnitte mit einem maximalen Strom von wahlweise 2 oder 3 A auf. Er ermöglicht damit die Ausnutzung des verfügbaren Boosterstroms auch bei kleineren Nenngrößen. Da er den Strom in den Abschnitten lediglich überwacht und nicht in die Steuerung des Boosters eingreift, kann er mit allen Boostern eingesetzt werden.

Absolute Synchronität: Beim Überfahren der Trennstellen zwischen Boosterkreisen, die von verschiedenen Boostern versorgt werden, treten Ausgleichsströme auf, die schlimmstenfalls Kurzschlüsse verursachen. Außerdem können Differenzen zwischen den Digitalsignalen in den beiden Boosterkreisen den digitalen Fahrbetrieb stören. Selbst bei Verwendung baugleicher Booster können die geschilderten Probleme als Folge von Bauteiltoleranzen auftreten. Beim Einsatz des Power-Splitters sind Ausgangsspannung und Durchlaufzeit der Digitalsignale in allen angeschlossenen Abschnitten absolut synchron. Es ist damit gewährleistet, dass die Trennstellen zwischen den Abschnitten problemlos überfahren werden können.

Optionale Anschlüsse:
Kurzschlussrückmeldeleitung: DCC-konform
Externer Not-Aus-Taster zum gleichzeitigen Abschalten aller Abschnitte

Einstellungen mit Jumpern (Kurzschlussbrücken):
Zahl der aktiven Abschnitte: 2 oder 3
Maximaler Strom in den Abschnitten: 2 A oder 3 A, separat für jeden Abschnitt

Einstellungen mit Hilfe der Hauptgleisprogrammierung (POM):
Weichenadressen für das separate Ein-/ Ausschalten der zwei bzw. drei Boosterabschnitte mit DCC-Weichenstellbefehlen
Weichenadresse für das Ein-/ Ausschalten des Watchdogs mit DCC-Weichenstellbefehlen
Kurzschlussempfindlichkeit: 50...350 ms
Wiedereinschaltzeit nach einem Kurzschluss: 4...9 s
Automatische Kurzschluss-Abschaltung: Abschaltung aller Stränge oder lediglich des betroffenen Stranges
Inrush-Zeit: 300...500 ms

LED-Anzeigen:
Strang ein- / ausgeschaltet
Kurzschluss im angeschlossenen Boosterabschnitt
Not-Aus-Taster gedrückt
