TAMS Elektronik 43-02316-01 WD-31 Weichendecoder Baustein kaufen

Eine kleine, grüne Leiterplatte mit mehreren elektronischen Bauteilen, verbunden durch fünf farbige Drähte.

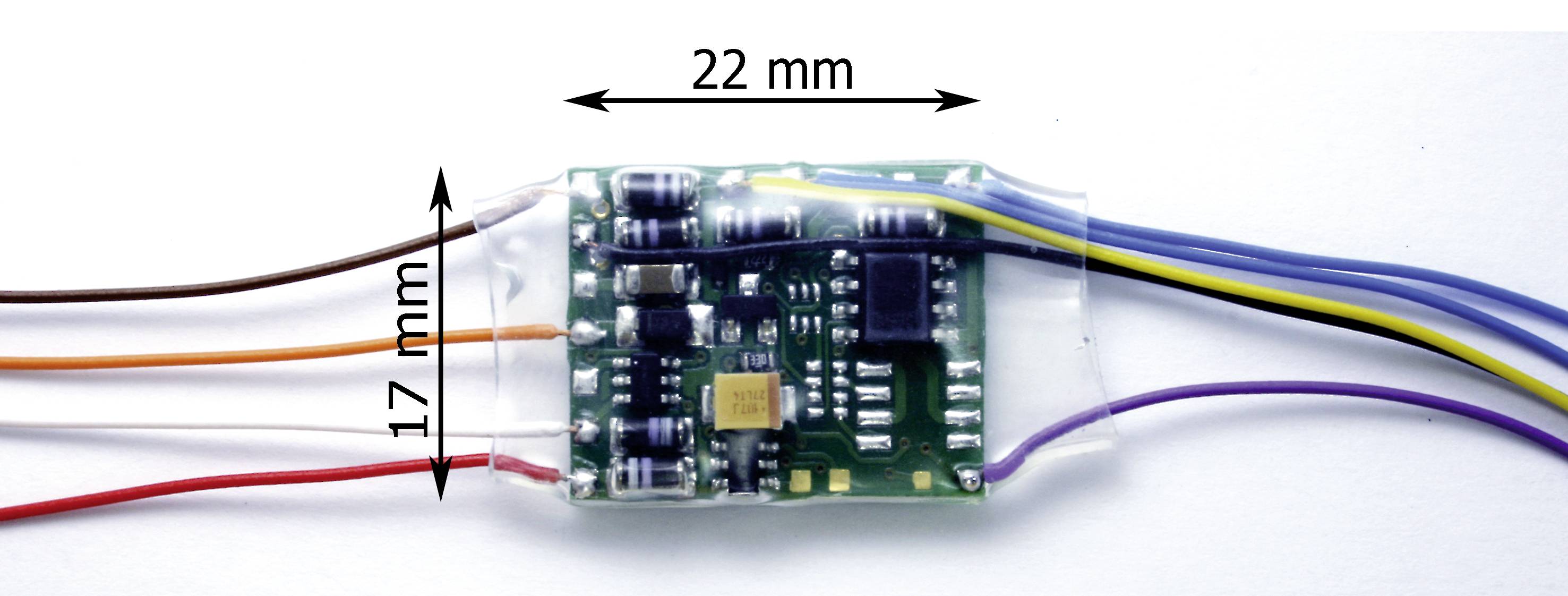

Elektronische Schaltung mit Kabelverbindungen, etwa 22 mm breit und 17 mm hoch. Rechteckige Platine mit verschiedenen Komponenten.

1/2

Sofort-Lieferung Di., 8. Sept.

17 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (20,97 € / Stück)

20,97 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Gewicht: ca. 4 g
Spannungsversorgung: Digitalspannung aus dem Boosterkreis (12 - 24 Volt)
Stromaufnahme (ohne angeschlossene Verbraucher): max. 40 mA

Produkt-Art: Weichendecoder

Decoder-Hersteller: Tams

Digital-Format: MM
DCC

Decoder-Ausführung: Baustein

Anzahl Ausgänge: 2 x

Adressen-Bereich: 1 - 2040

Max. Gesamtstrom: 1500 mA

Automatische Systemerkennung: Ja

Länge: 35 mm

Breite: 18 mm

Höhe: 5 mm

Altersklasse: ab 15 Jahre

Abm.: (L x B x H) 35 x 18 x 5 mm

Herst.-Teilenr.: 43-02316-01

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2884451 TAMS Elektronik 43-02316-01 WD-31 Weichendecoder Baustein

Beschreibung

Zum Schalten von einem Magnetartikel oder Licht-Hauptsignal wie Weiche und Formsignal mit Doppelspulenantrieb, Entkuppler oder 2-begriffiges Licht-Hauptsignal mit Überblendung. Zusätzlicher Ausgang für einen weiteren Verbraucher schaltbar wahlweise über eine eigene Adresse oder gemeinsam mit dem Magnetartikel oder dem Licht-Hauptsignal. Ansteuerung über Weichenstellbefehle im DCC- oder Motorola-Format mit automatischer Formaterkennung. Programmierung mit einer DCC-Zentrale über DCC-Konfigurationsvariablen (CVs) oder Programmiertaster (nur Adresse).

Ausführung

Zwei Ausgänge für den Anschluss eines Magnetartikels oder Licht-Hautsignals. Maximaler Strom pro Ausgang: 1.500 mA (bis 2 s) | 800 mA (Dauer)
Ein Ausgang für einen beliebigen Verbraucher (z.B. Weichenlaterne). Maximaler Strom: 300 mA
Mit Schrumpfschlauch elektrisch isoliert
Mit angelöteten Kabeln für die Anschlüsse an das Gleis, die Weiche oder das Hauptsignal, den zusätzlichen Verbraucher und den Programmiertaster
Datenformate: Motorola-I und –II, DCC (DCC/14, DCC/28, DCC/128, DCC/SDF entsprechend NMRA-und RCN-Standard)
Anzahl Adressen: DCC-Format: 1 - 2040 | Motorola-Format: 1 - 1020

Lieferumfang

Weichendecoder WD-31
Doppelseitiges Klebepad (ca. 30 x 15 mm)
Anleitung
