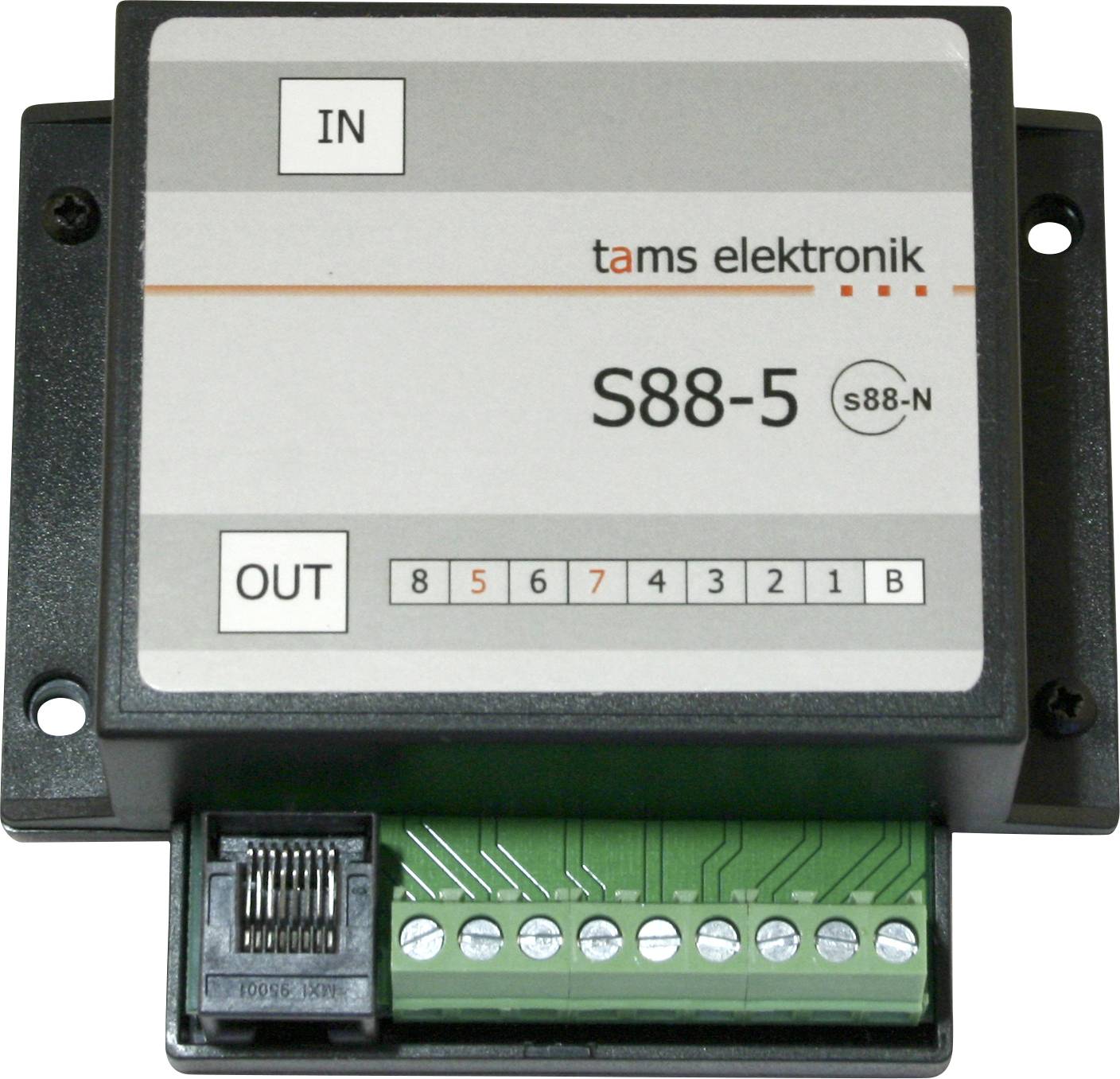

Foto eines Tams Elektronik S88-5 S88-N Moduls mit IN- und OUT-Beschriftungen, einer nummerierten Anschlussreihe und Steckerterminals für die Geräteverdrahtung.

Sofort-Lieferung Di., 8. Sept.

2 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (47,05 € / Stück)

47,05 €

zzgl. MwSt.

nur 7,50 €

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TAMS Elektronik S88-5 | s88-Rückmeldemodul mit integriertem Gleisbelegtmelder

Anschluss der s88-Busleitung über RJ-45-Anschlüsse entsprechend s88-N.
Kompatibel zu allen Komponenten, die mit dem von der Firma Märklin entwickelten s88-Bus arbeiten

Technische Daten

Rückmeldebus: s88
Adressierung: automatisch
Anzahl der überwachten Abschnitte: maximal 8
Anschlüsse an den s88-Bus: RJ-45 gemäß S88-N
Spannungsversorgung: 5 – 15 V Gleichspannung (wird vom s88-Bus bereitgestellt)
Max. Strom in den überwachten Abschnitten: 1.500 mA pro Abschnitt
Empfindlichkeit der Stromerkennung: 6 mA
Platinenabmessungen: 64 x 85 mm
Abmessungen einschließlich Gehäuse: 100 x 90 x 35 mm

Produkt-Art: Rückmeldedecoder

Digital-Format: S 88

Länge: 100 mm

Breite: 90 mm

Höhe: 35 mm

Abm.: (L x B x H) 100 x 90 x 35 mm

Ausführung: s88-Rückmeldemodul mit integriertem Gleisbelegtmelder, 8 Eingänge

Herst.-Teilenr.: 44-01507-01

Modellausführung: Zubehör

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3775669 TAMS Elektronik 44-01507-01 S88-5 Rückmeldedecoder

Beschreibung

Integrierter Gleisbelegtmelder:
Durch die vergleichsweise geringe Empfindlichkeit (6 mA) werden Falschmeldungen minimiert. Hinweis: Der kleine Strom, der in Gleichstromanlagen fließt, wenn eine Achse eines Fahrzeugs mit Widerstandslack bestrichen wird, reicht möglicherweise nicht aus, um erkannt zu werden.

Galvanische Trennung:
Die Bereiche "Gleisbelegtmelder" und "s88-Rückmelder" sind elektrisch durch Optokoppler voneinander getrennt. Dadurch werden Störspitzen weggefiltert und Brummschleifen und Fehlerströme wirkungsvoll verhindert.

Anschluss der s88-Busleitung:
RJ-45-Anschlüsse entsprechend dem Standard s88-N
