TAMS Elektronik 44-01607-01 S88-6 Rückmeldedecoder kaufen

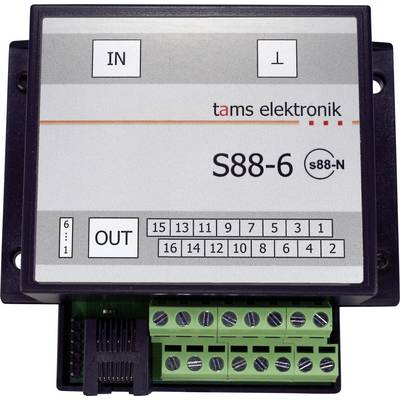

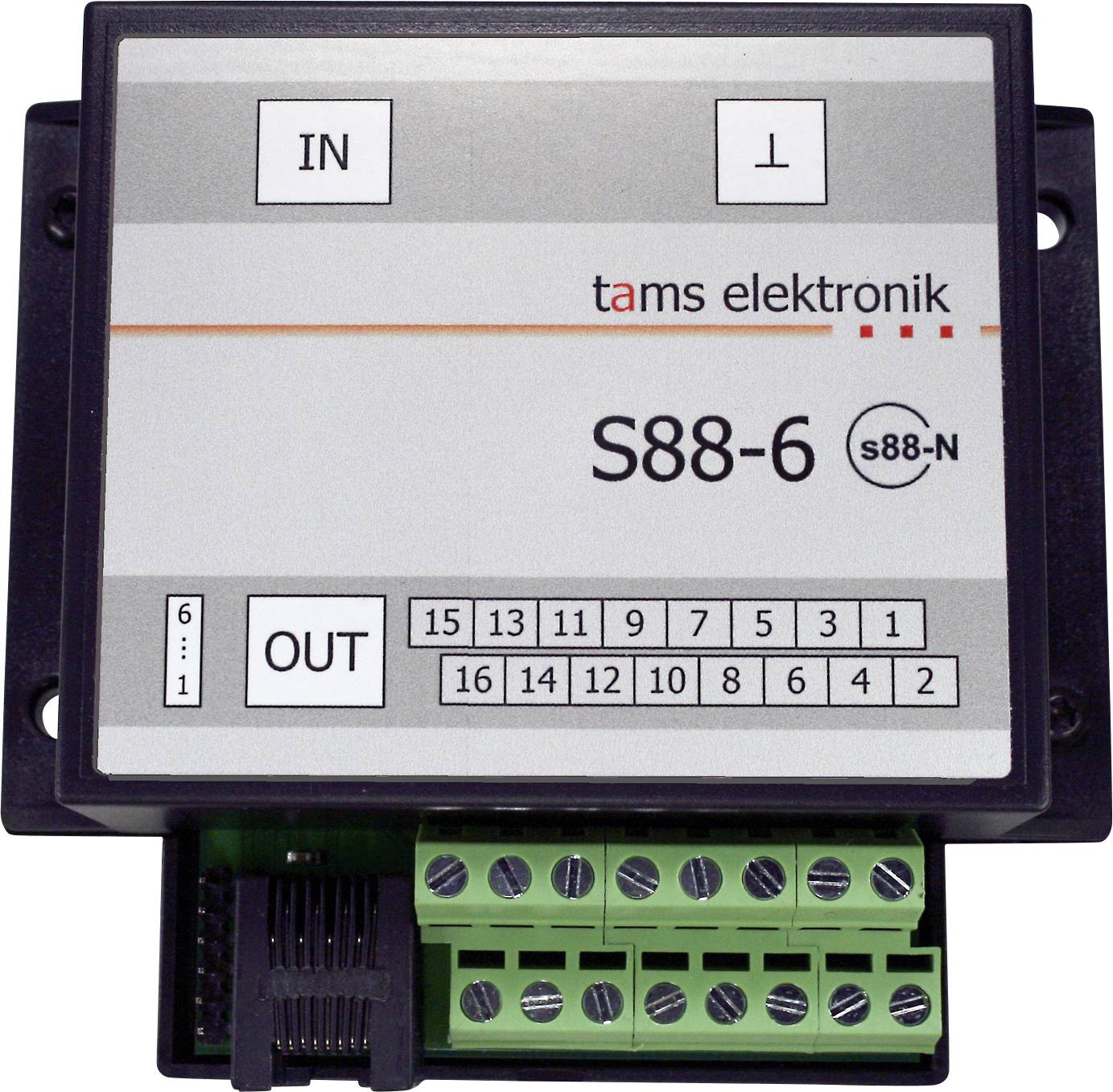

Tams Elektronik S88-6 S88-N Schnittstellenmodul mit IN- und OUT-Beschriftungen, nummerierten Klemmleisten und grünen Schraubklemmen auf der Unterseite.

Sofort-Lieferung Di., 8. Sept.

8 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (48,73 € / Stück)

48,73 €

zzgl. MwSt.

nur 7,50 €

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TAMS Elektronik S88-6 | s88-Rückmeldemodul mit zusätzlicher Masseanbindung

Anschluss an die Zentrale über Patchkabel (RJ-45) oder 6-polige Kabel
Optimiert für den Einsatz in Mittelleitersystemen

Technische Daten

Rückmeldebus: s88
Adressierung: automatisch
Anzahl der überwachten Abschnitte: maximal 16
Anschlüsse an den s88-Bus: 2 x RJ-45 für Anschluss von Patchkabeln entsprechend s88-N. Alternativ für Anschluss an Digitalzentrale: 1x6-polige Stiftleiste für Anschluss 6-poliger Kabel.
Spannungsversorgung: 5 – 15 V Gleichspannung (wird vom s88-Bus bereitgestellt)
Platinenabmessungen: 64 x 85 mm
Abmessungen einschließlich Gehäuse: 100 x 90 x 35 mm

Produkt-Art: Rückmeldedecoder

Digital-Format: S 88

Länge: 100 mm

Breite: 90 mm

Höhe: 35 mm

Abm.: (L x B x H) 100 x 90 x 35 mm

Ausführung: s88-Rückmeldemodul mit zusätzlicher Masseanbindung, 16 Eingänge

Herst.-Teilenr.: 44-01607-01

Modellausführung: Zubehör

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3775670 TAMS Elektronik 44-01607-01 S88-6 Rückmeldedecoder

Beschreibung

Zusätzliche Masseanbindung ("Diodentrick"):
In Rückmeldeabschnitten wird die Lok über den Mittelleiter und den durchgehenden Außenleiter versorgt. Eine Unterbrechung der Masseverbindung an der durchgehenden Schiene (z.B. durch eine Verschmutzung) wirkt sich unmittelbar auf das Fahrverhalten aus. Im schlimmsten Fall bleibt die Lok stehen oder fährt nach einem Halt im Rückmeldeabschnitt nicht wieder an. Das Problem lässt sich lösen, indem die beiden Außenleiter mittels einer Diode miteinander verbunden werden. Dieser sogenannte "Diodentrick" nutzt aus, dass für die Rückmeldung im s88-Bus nur eine Halbwelle der Digitalspannung genutzt werden kann. Durch Einbau einer Diode wird die andere Halbwelle von der isolierten zur durchgehenden Schiene "umgeleitet" und damit eine zusätzliche Masseanbindung hergestellt. Beim s88-6 sind die Dioden in die Schaltung integriert, so dass das aufwändige Nachrüsten von Dioden entfällt.

Anschluss der s88-Busleitung:
2 x RJ-45 für Anschluss von Patchkabeln entsprechend s88-N. Alternativ für Anschluss an Digitalzentrale: 1x6-polige Stiftleiste für Anschluss 6-poliger Kabel.

Technische Daten:
Anzahl Eingänge: 16
Anschluss der s88-Busleitung: 2 x RJ-45 für Anschluss von Patchkabeln entsprechend s88-N. Alternativ für Anschluss an Digitalzentrale: 1x6-polige Stiftleiste für Anschluss 6-poliger Kabel.
Adressierung: automatisch
Belegtmeldung: Massekontakt
Abmessungen der Platine: 72 x 82 mm
