TDE Instruments Digalox DPM72-MPPA-RS485 Prozessanzeige
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
176,46 €
3
2% = 4,30 €
172,16 €
5
3% = 5,73 €
170,73 €
10
4% = 7,17 €
169,29 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (176,46 € / Stück)
217,65 €
-19 %
176,46 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
- 2 Messeingänge 0/4 bis 20 mA
- LCD Grafikdisplay 16 Graustufen 192 × 160 Pixel
- RGB-Hintergrundbeleuchtung
- Zeigergrafik und Digitalanzeige
- Mehrfachanzeige von bis zu 4 Parametern
- Anpassbarer Skalenausschlag und -beschriftung
- Messwertaufzeichnung über bis zu 14 Tage
- Alarmausgänge mit anpassbaren Schwellwerten, galvanisch isoliert
- Individuelle Alarm-Beleuchtungsfarbe
- Kundenindividuelles Startbild

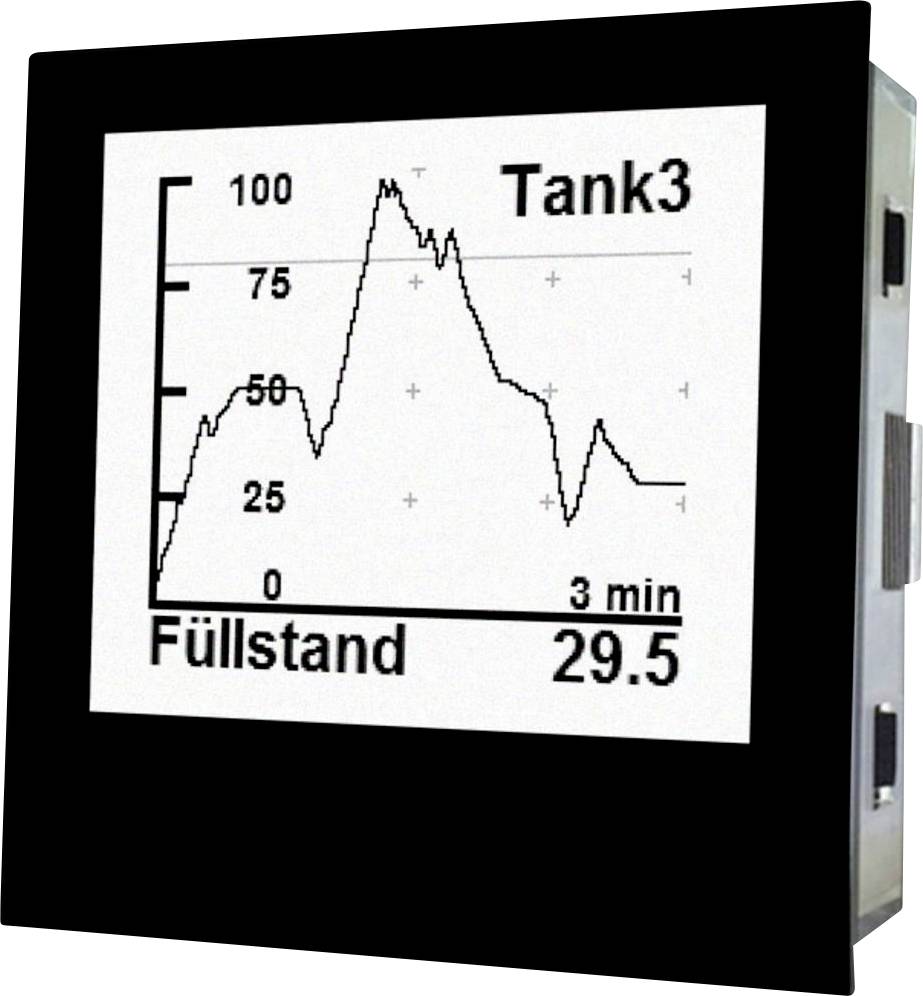

- Verschiedene Anzeige-Designs verfügbar, z.B. Tacho, Balkengrafik, Verlaufsanzeige
- Echtzeit-Messwertübertragung
- Bimetallfunktion (Mittelwertbildung)
- RS485 Modbus RTU Schnittstelle
- Versorgung 12-24V AC/DC
- Messgenauigkeit 0,5% true RMS
- PC-Software für individuelle Konfiguration und Messdatenaufzeichnung inklusive
- Betriebsstundenzähler
Technische Daten
- Produkt-Art
Prozessanzeige
- Messfunktion
Spannung DC
Strom DC
Strom
- Messbereich (min.)
-30 V
0 V
2 V
0 mA
4 mA
- Typ
Digalox DPM72-MPPA-RS485
- Messbereich (max.)
30 V
10 V
5 V
20 mA
- Display-Technologie
LCD
IP65 (Front)
- Einbau-Breite
68 mm
- Anzeige (Counts)
9999
- Einbauhöhe
68 mm
- Betriebsspannung
12 V DC/AC
24 V DC/AC
- Abm.
(L x B x H) 59 x 72 x 72 mm
- Gewicht
149 g
- Betriebsspannung max.
24 V DC/AC
- Betriebsspannung min.
12 V DC/AC
- Displaybeleuchtung
RGB
blau
grün
rot
weiß
- Besonderheiten
Doppelskala
konfigurierbare Einheiten
- Einbautiefe
56 mm
- Herstellerfarbe
Schwarz
- Breite
72 mm
- Höhe
72 mm
- Länge
59 mm
- Rahmenbreite
7.2 cm
- Rahmenhöhe
7.2 cm
- Schnittstellen
1 x RS 485 Modbus RTU
- Schnittstellen
RS-485
Dokumente & Downloads
Datenblatt
Datenblatt 2352376 TDE Instruments Digalox DPM72-MPPA-RS485 Prozessanzeige
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2352376 TDE Instruments Digalox DPM72-MPPA-RS485 Prozessanzeige
Beschreibung
Innovativ, individuell und multifunktional: Die Messgeräte DPM72-MP+ und DPM72-MPN+ für elektrische Größen zeichnen sich durch umfangreiche Funktionen und Konfigurationsmöglichkeiten aus. Geeignet zur Messung der umfassenden Messarten (Volt AC/DC, Strom AC/DC, Frequenz, Leistung, Cosinus phi), sind die Messgeräte mit umfangreichen Funktionen ausgestattet. Die individuelle Konfiguration der Geräte sowie die Echtzeit-Übertragung aller Messwerte wird durch die Modbus-Schnittstelle gewährleistet. Somit sind die DPM72-Messgeräte vielseitig einsetzbar und ermöglichen ein breites Einsatzspektrum für Industrieanwendungen. Die multifunktionalen Messgeräte sind vor allem im Bereich der Überwachung von Maschinen- und Betriebsdaten gefragt und eignen sich zur Modernisierung veralteter Anlagen, da sie besonders Retrofitgeeignet sind. Zudem können sie sowohl auf DIN-Schienen als auch, durch entsprechende Bohrungen am Gehäuse, auf anderen Hintergründen befestigt werden.
Umfassende Anpassbarkeit per Software
Mittels der Konfigurationssoftware "Digalox Manager" können die Messgeräte individuell eingerichtet werden. Einmal eingerichtet, überträgt das DPM72 Ihre Messwerte zuverlässig und in Echtzeit. Die Software ermöglicht das Auslesen der Messwerte im Messspeicher, die dann grafisch ausgewertet und als CSV-Datei exportiert werden können.
Schaltausgänge
Zwei galvanisch isolierte Alarmausgänge ermöglichen es, bei Erreichen individuell anpassbarer Schwellwerte einen Alarm auszulösen sowie Ein- oder Abschaltvorgänge auszuführen.
Modbus-Schnittstelle
Die RS485-Modbus-Schnittstelle der DPM72-Messgeräte ermöglicht sowohl die Konfiguration als auch die Übertragung aller gemessenen Messwerte. Das RS485-Modbus-Protokoll entspricht dem etablierten Industriestandard, wodurch die DPM72-Messgeräte mit Modbus-Schnittstelle universell mit bereits vorhandenen Modbus-Geräten anderer Hersteller kombinierbar sind. Dies ermöglicht vor allem eine umstandslose Anlagenmodernisierung älterer oder technisch veralteter Maschinen (Retrofit), ohne diese kosten- und zeitintensiv ersetzen zu müssen.
Umfassende Anpassbarkeit per Software
Mittels der Konfigurationssoftware "Digalox Manager" können die Messgeräte individuell eingerichtet werden. Einmal eingerichtet, überträgt das DPM72 Ihre Messwerte zuverlässig und in Echtzeit. Die Software ermöglicht das Auslesen der Messwerte im Messspeicher, die dann grafisch ausgewertet und als CSV-Datei exportiert werden können.
Schaltausgänge
Zwei galvanisch isolierte Alarmausgänge ermöglichen es, bei Erreichen individuell anpassbarer Schwellwerte einen Alarm auszulösen sowie Ein- oder Abschaltvorgänge auszuführen.
Modbus-Schnittstelle
Die RS485-Modbus-Schnittstelle der DPM72-Messgeräte ermöglicht sowohl die Konfiguration als auch die Übertragung aller gemessenen Messwerte. Das RS485-Modbus-Protokoll entspricht dem etablierten Industriestandard, wodurch die DPM72-Messgeräte mit Modbus-Schnittstelle universell mit bereits vorhandenen Modbus-Geräten anderer Hersteller kombinierbar sind. Dies ermöglicht vor allem eine umstandslose Anlagenmodernisierung älterer oder technisch veralteter Maschinen (Retrofit), ohne diese kosten- und zeitintensiv ersetzen zu müssen.
Hinweise
Software Digalox® Manager als Download verfügbar beim Hersteller.
Systemvoraussetzungen
- Windows 10 oder höher
