Telegärtner 100023437 100023437 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. kaufen

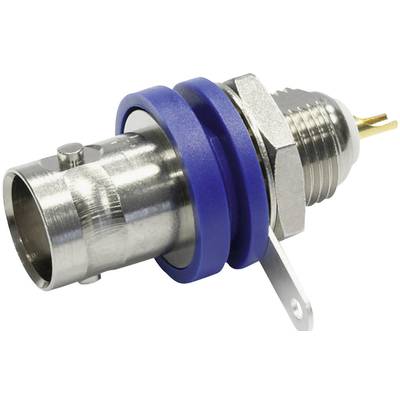

'Metall-BNC-Stecker mit blauer Isolierung und Schraubendetail. Geeignet für Koaxialkabelverbindungen, hochwertig und robust.'

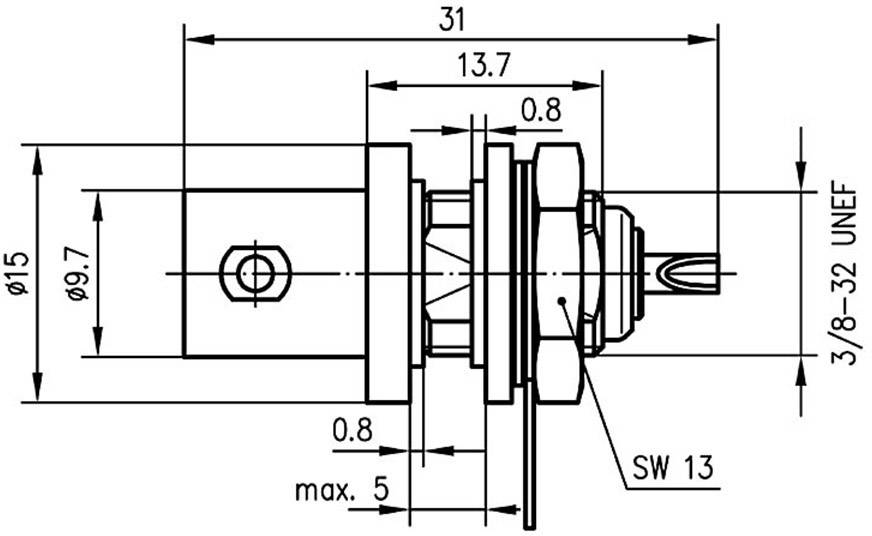

Technische Zeichnung eines Bauteils mit Abmessungen in Millimetern und Kennzeichnung der Gewinde- und Schraubenschlüsselgröße.

1/2

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Di., 22. Sept.

10 Stück

Alternativen anzeigen

Verkauf und Versand:

SPS Industry AGB

Anzahl

Stück

Gesamt

10,20 €

zzgl. MwSt.

6,40 €

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einbaumaß: Z03
mit Isolierscheiben blau

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 11.2 mm

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023437

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: POM

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023437

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090870 Telegärtner 100023437 100023437 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090870 Telegärtner 100023437 100023437 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
