VOLTCRAFT EL-1200 Elektronische Last 150 V/DC 20 A 200 W kaufen

Ein elektronisches Lastgerät mit einem Display, das Messwerte anzeigt, mehreren Bedienelementen und Eingangsanschlüssen auf der Vorderseite.

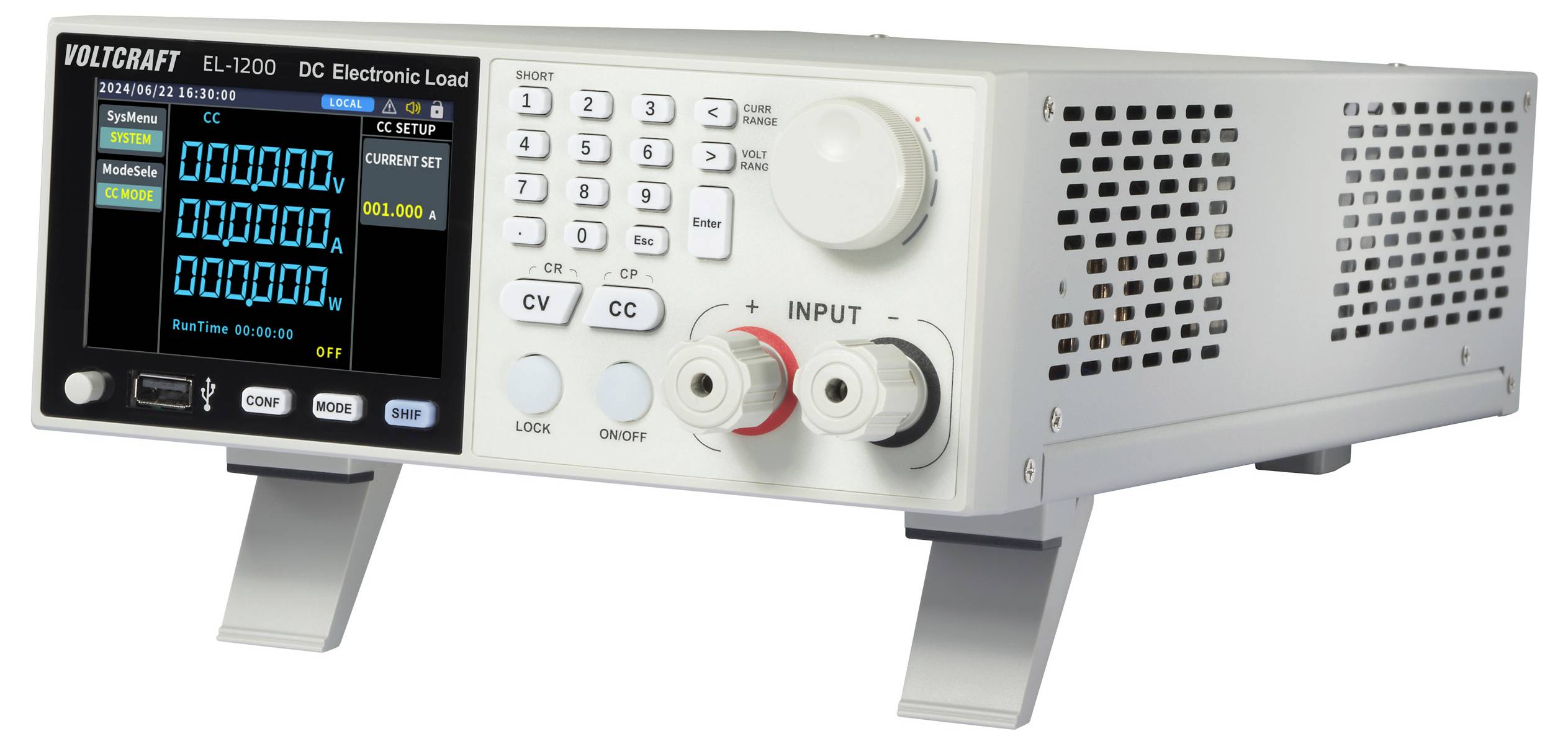

Elektronische Gleichstrom-Last Voltcraft EL-1200 mit Displayanzeige, Tastenfeld und Anschlüssen für Laboranwendungen.

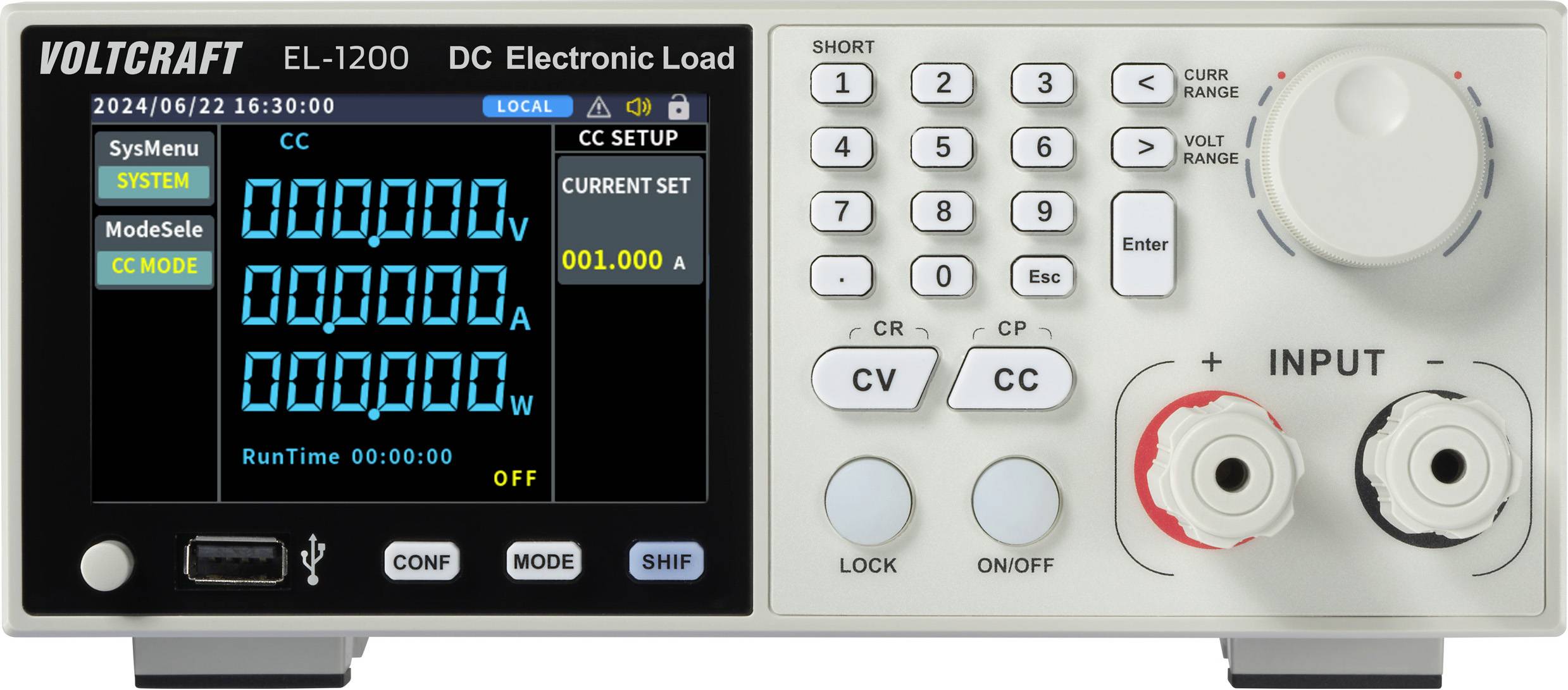

VOLTCRAFT EL-1200 DC Elektronische Last mit digitalem Display, das Systemeinstellungen, Stromstärke, Spannung und Leistung anzeigt. Steuerknöpfe und Bedienelemente befinden sich rechts.

Die Rückseite eines elektronischen Geräts mit zwei Lüftern, Netzkabelanschluss, seriellem RS232-Anschluss, USB-CDC-Anschluss und RS485-Klemmen, Aufschrift 'Input: 220 VAC'.

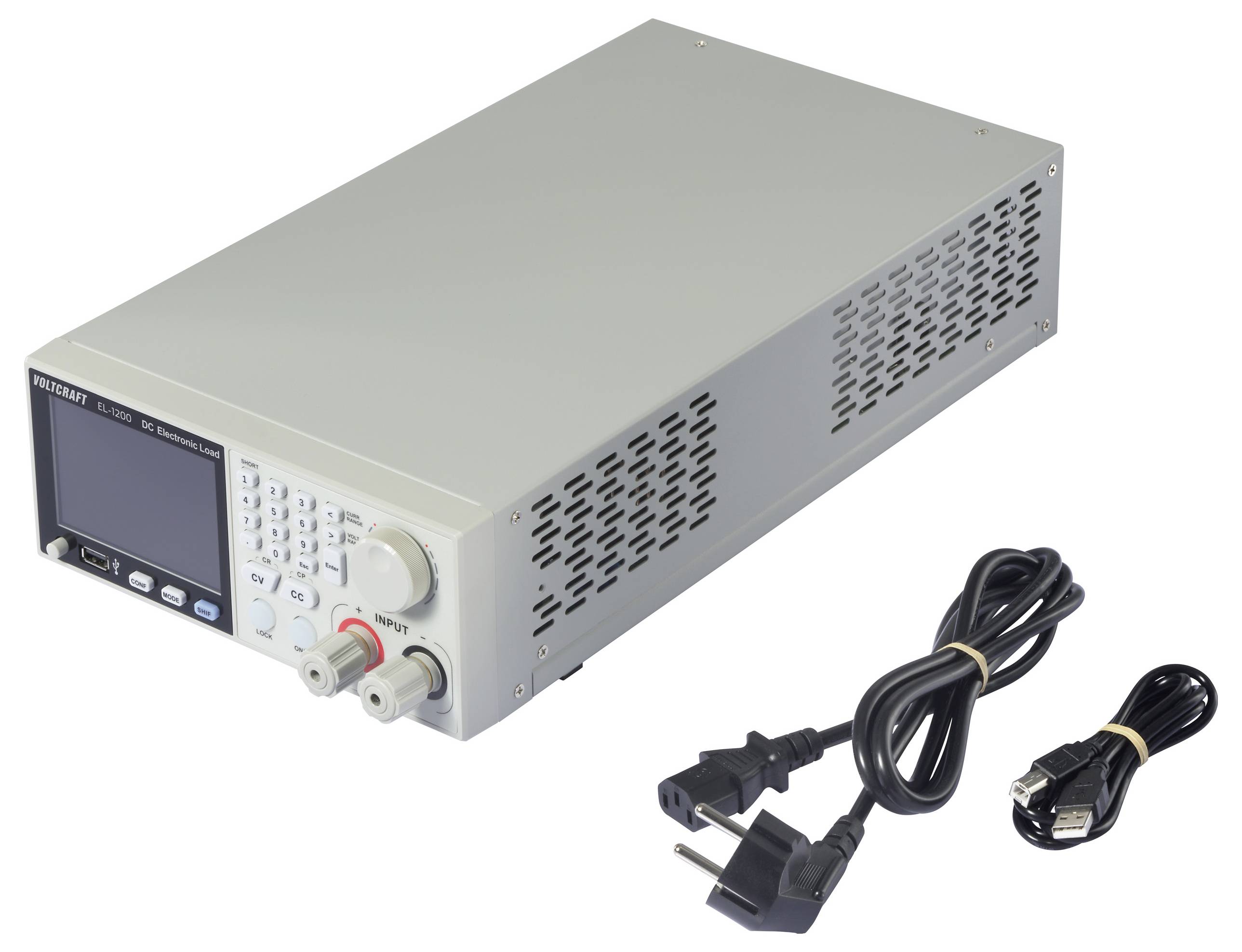

Ein graues programmierbares DC-Netzteil mit digitalen Anzeigen und Bedienelementen, daneben Strom- und USB-Kabel.

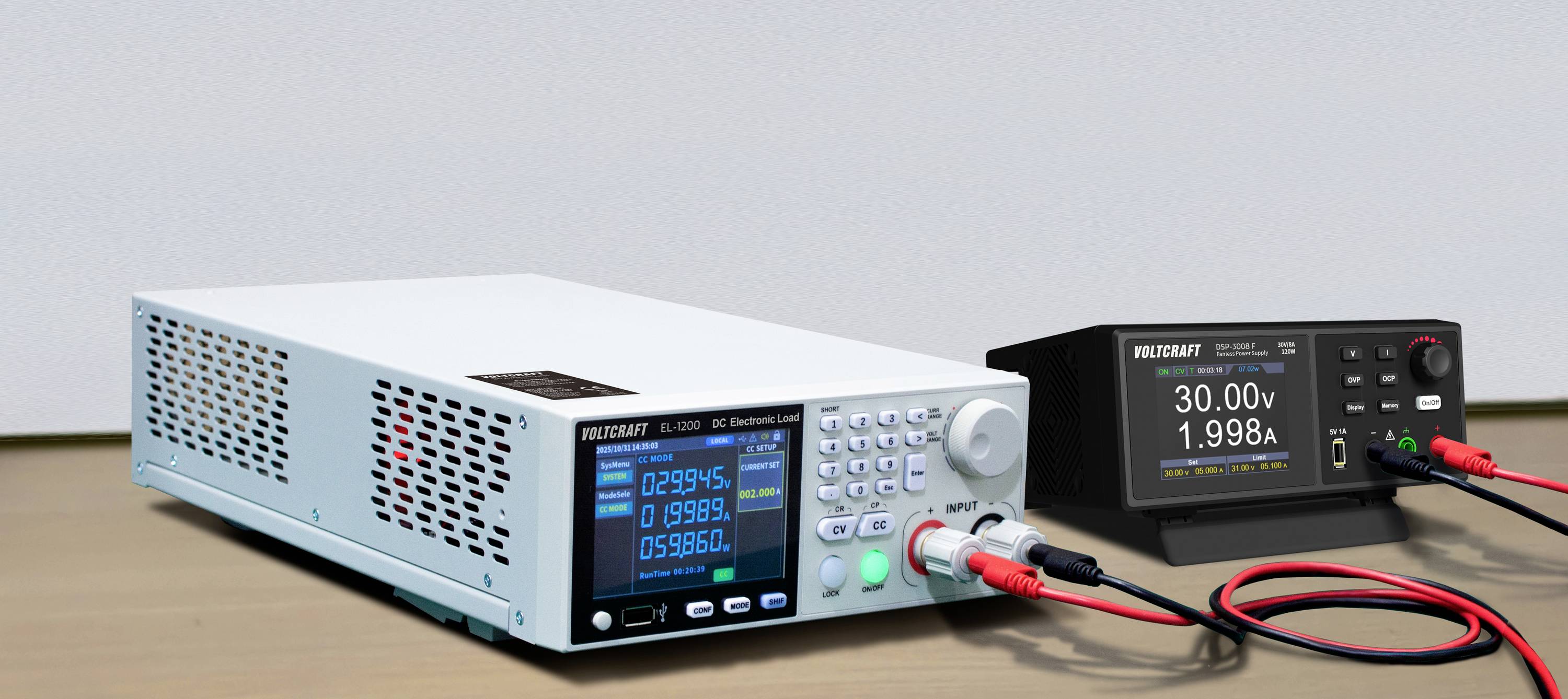

Zwei elektronische Geräte befinden sich auf einem Tisch: ein weißes Netzteil mit einer digitalen Anzeige, die verschiedene Spannungseinstellungen zeigt, und ein schwarzes Gerät, das '30.00V 1.998A' anzeigt. Rote und schwarze Kabel verbinden sie.

Bild eines elektronischen Displays mit Daten zu Spannung, Strom und Leistung. Zeit und Datum oben links: '2024/06/22 16:30:00'.

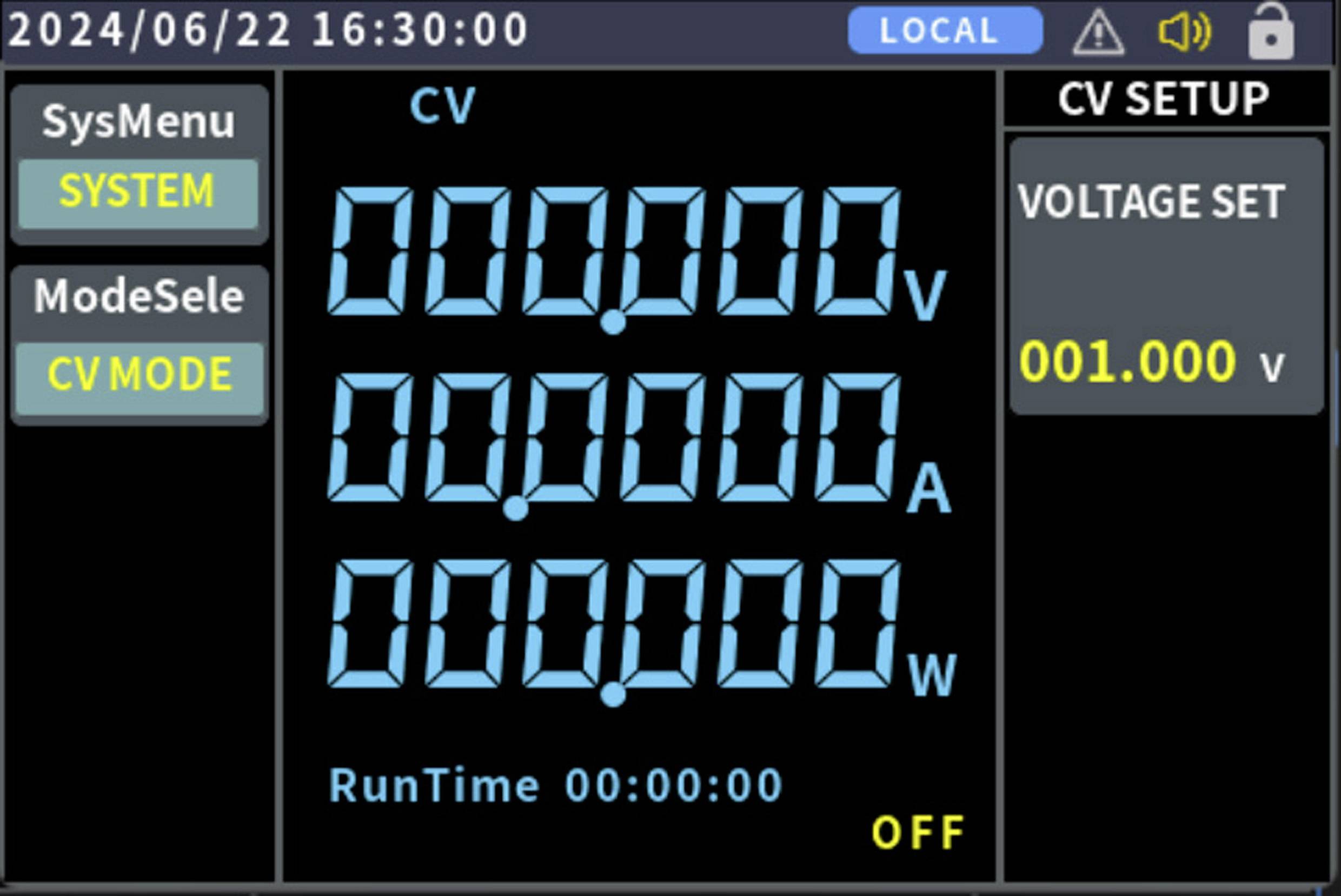

Display mit digitaler Anzeige: Strom (V), Stromstärke (A), Leistung (W) und Laufzeit (RunTime). Rechts Menüoptionen: 'SysMenu' und 'ModeSele'. Spannung (Voltage Set) auf 001.000 V.

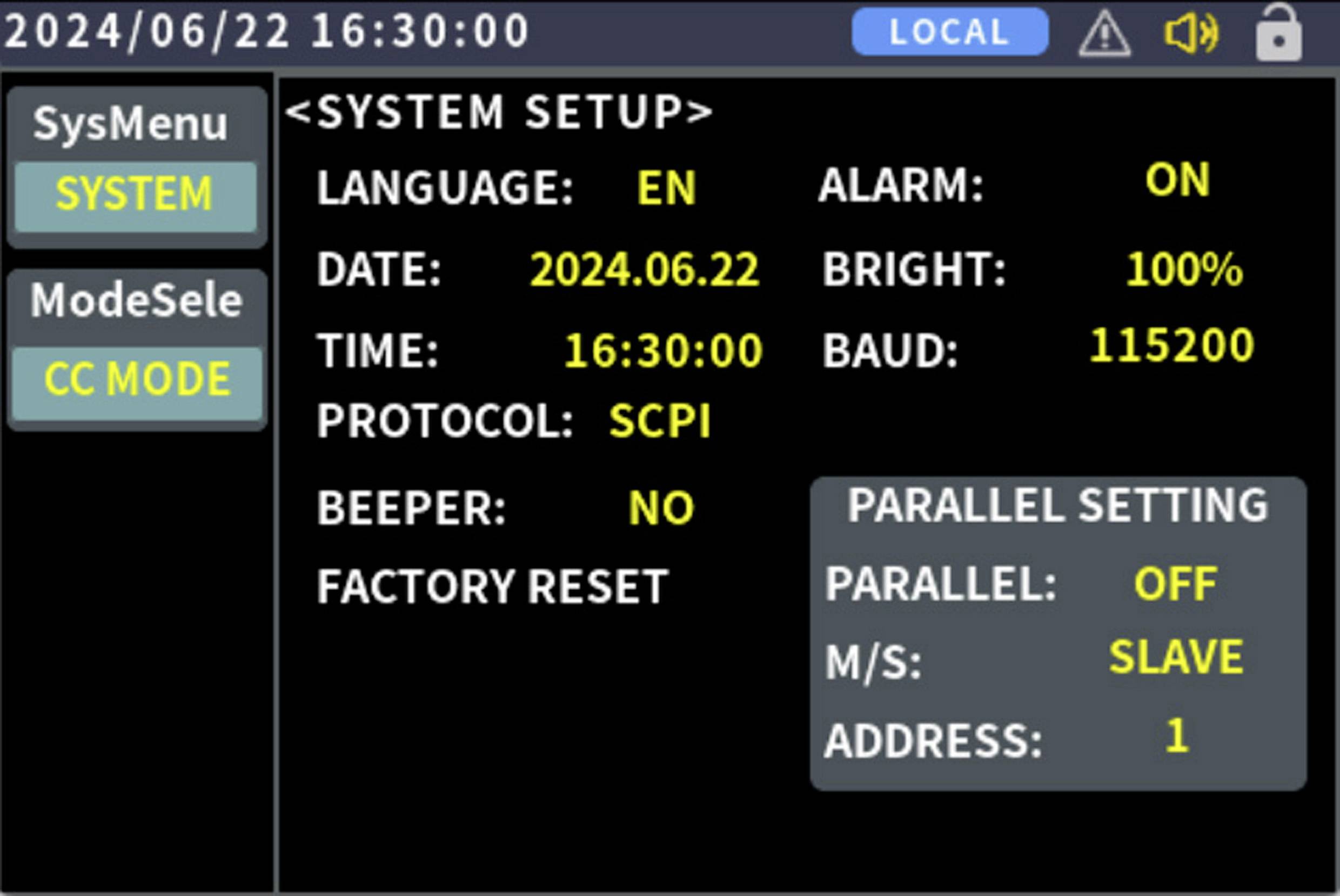

'Bildschirmmenü mit Systemeinstellungen. Sprache: EN, Datum: 2024.06.22, Uhrzeit: 16:30:00, Alarm: EIN, Helligkeit: 100%, Baudrate: 115200.'

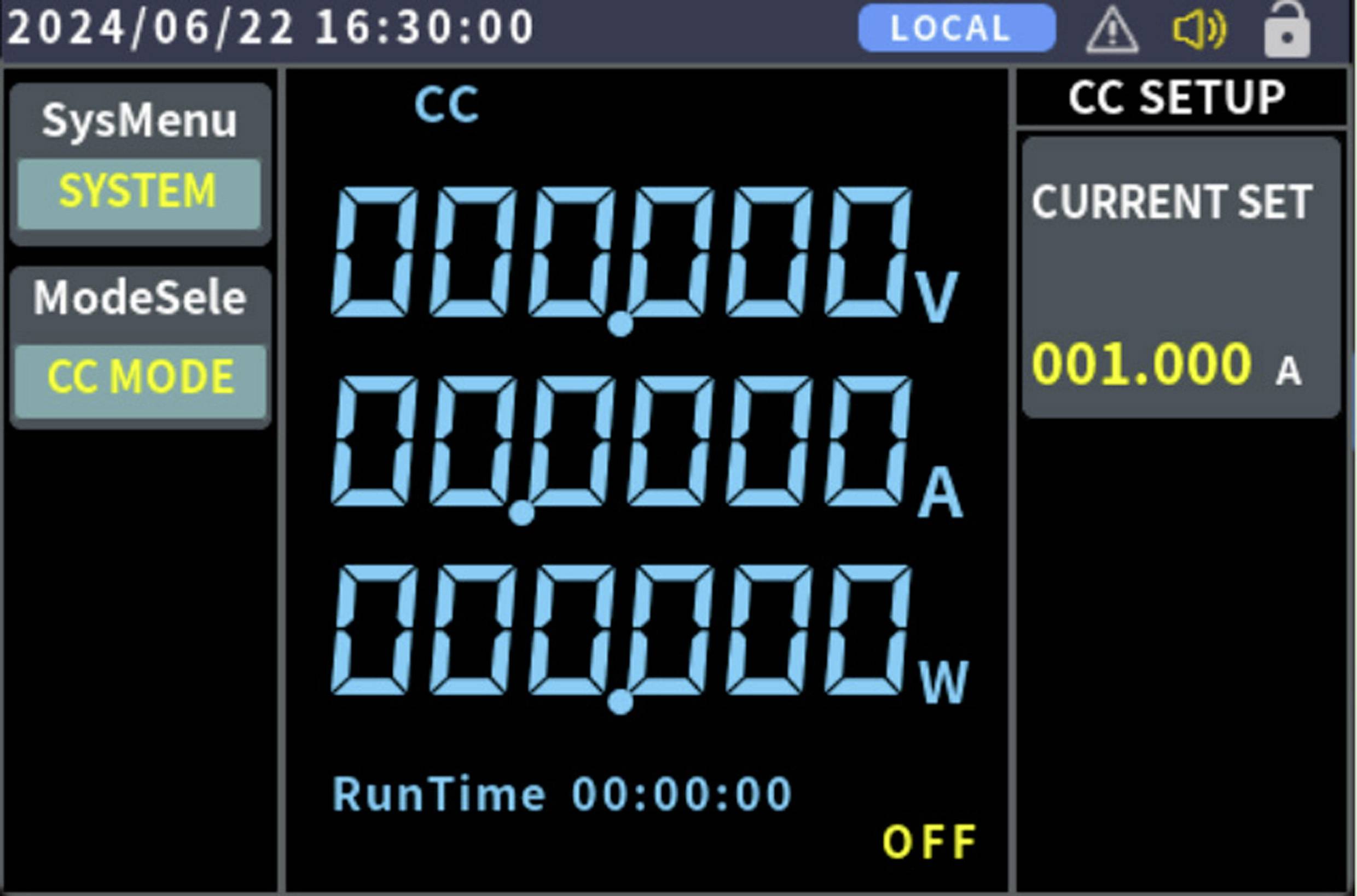

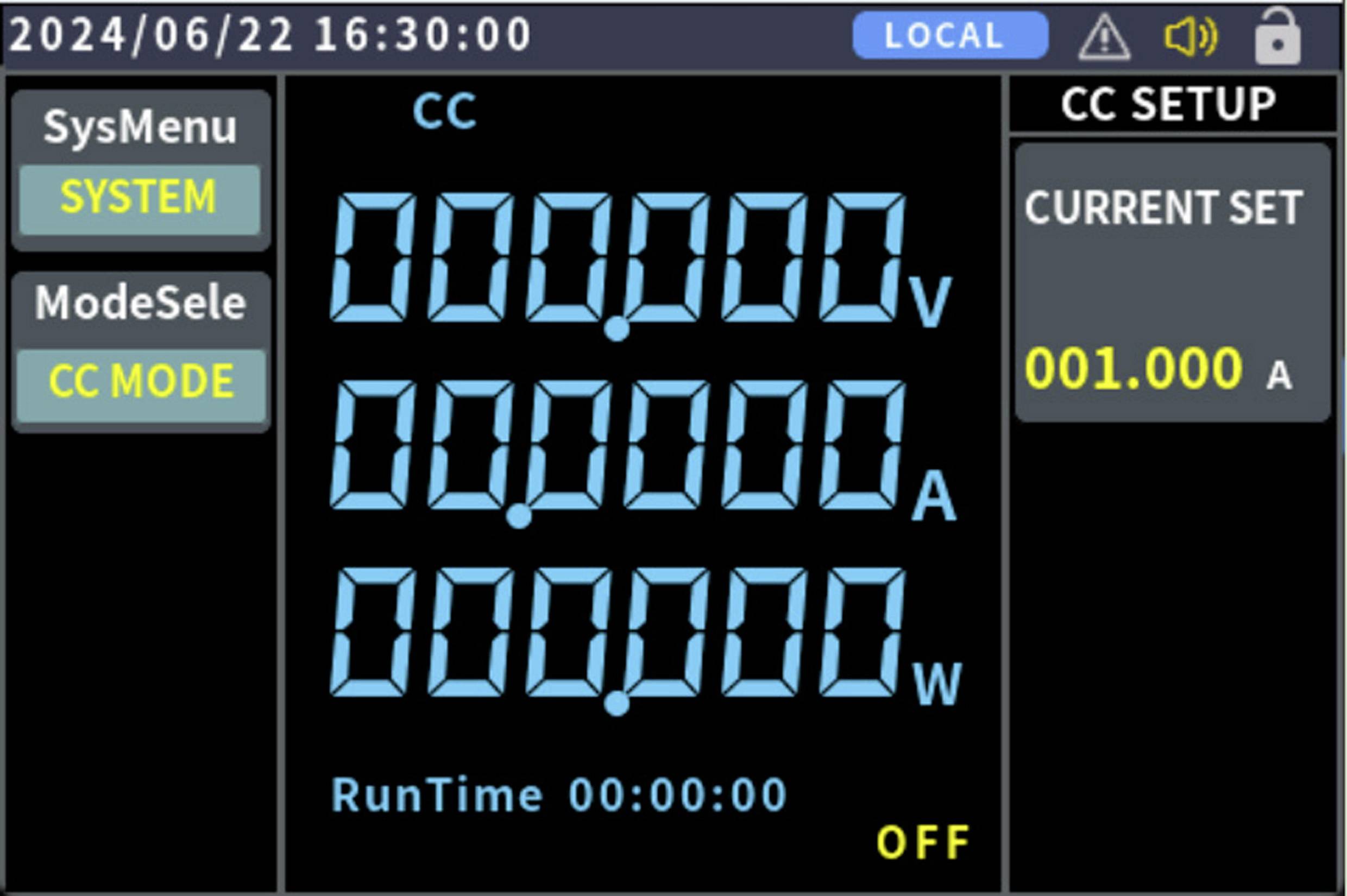

Bildschirm eines elektronischen Geräts mit Anzeige von Spannung (V), Strom (A), Leistung (W) und Laufzeit. Modus: CC. Laufzeit: 00:00:00.

Bildschirm eines elektronischen Geräts zeigt CR-Modus, Spannung, Strom, Leistung, Widerstand (0010.00 Ω). Laufzeit OFF. Datum 22.06.2024.

Bildschirmfoto eines digitalen Messgeräts, das Spannung (V), Stromstärke (A) und Leistung (W) anzeigt. Datum oben links: '2024/06/22 16:30:00'. Rechter Bereich zeigt Leistungsbereich: '001.000 W'.

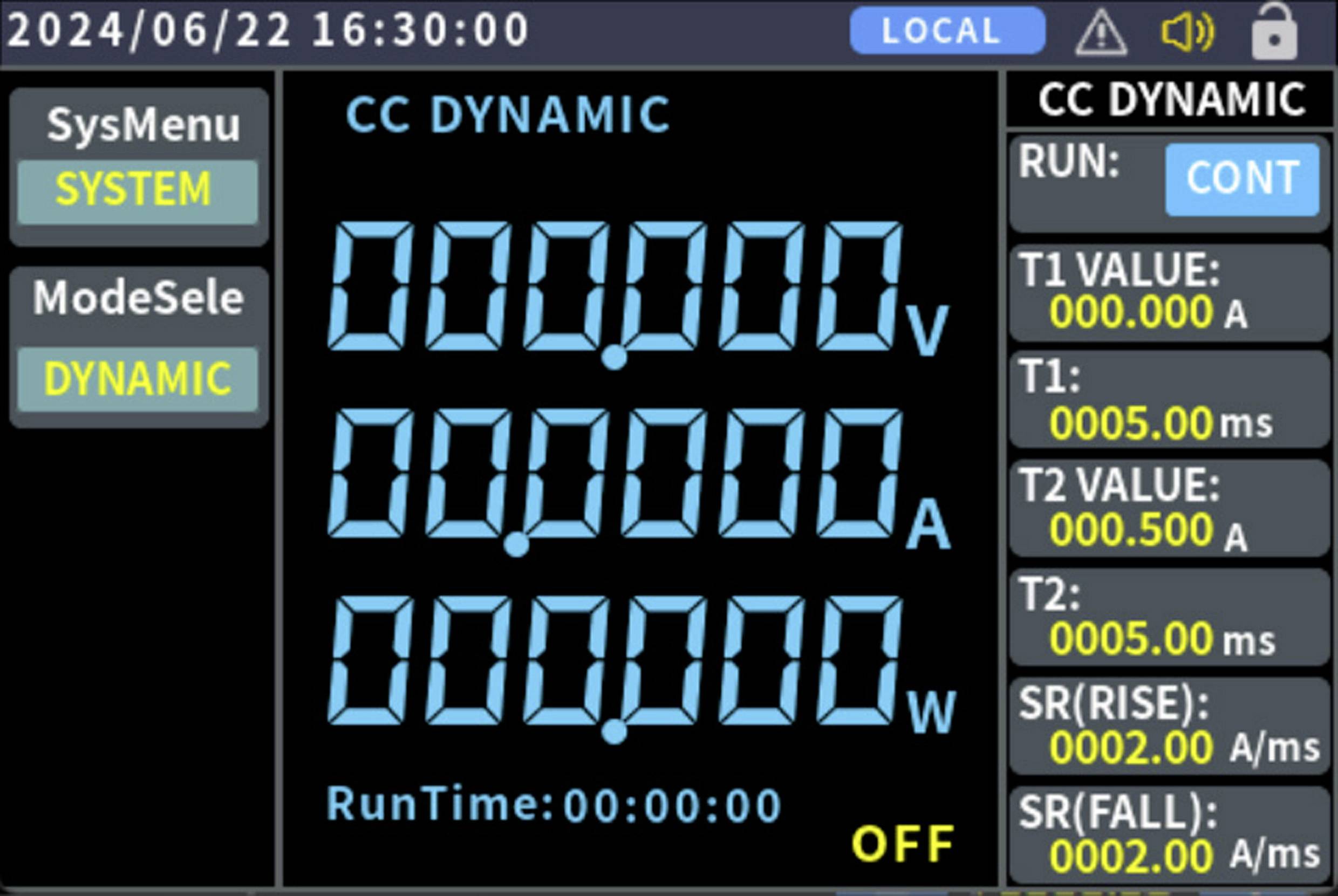

Anzeigebild eines Messgeräts: zeigt Spannung, Strom, Leistung in digitaler Anzeige an. T1, T2 Werte und Einstellungen rechts.

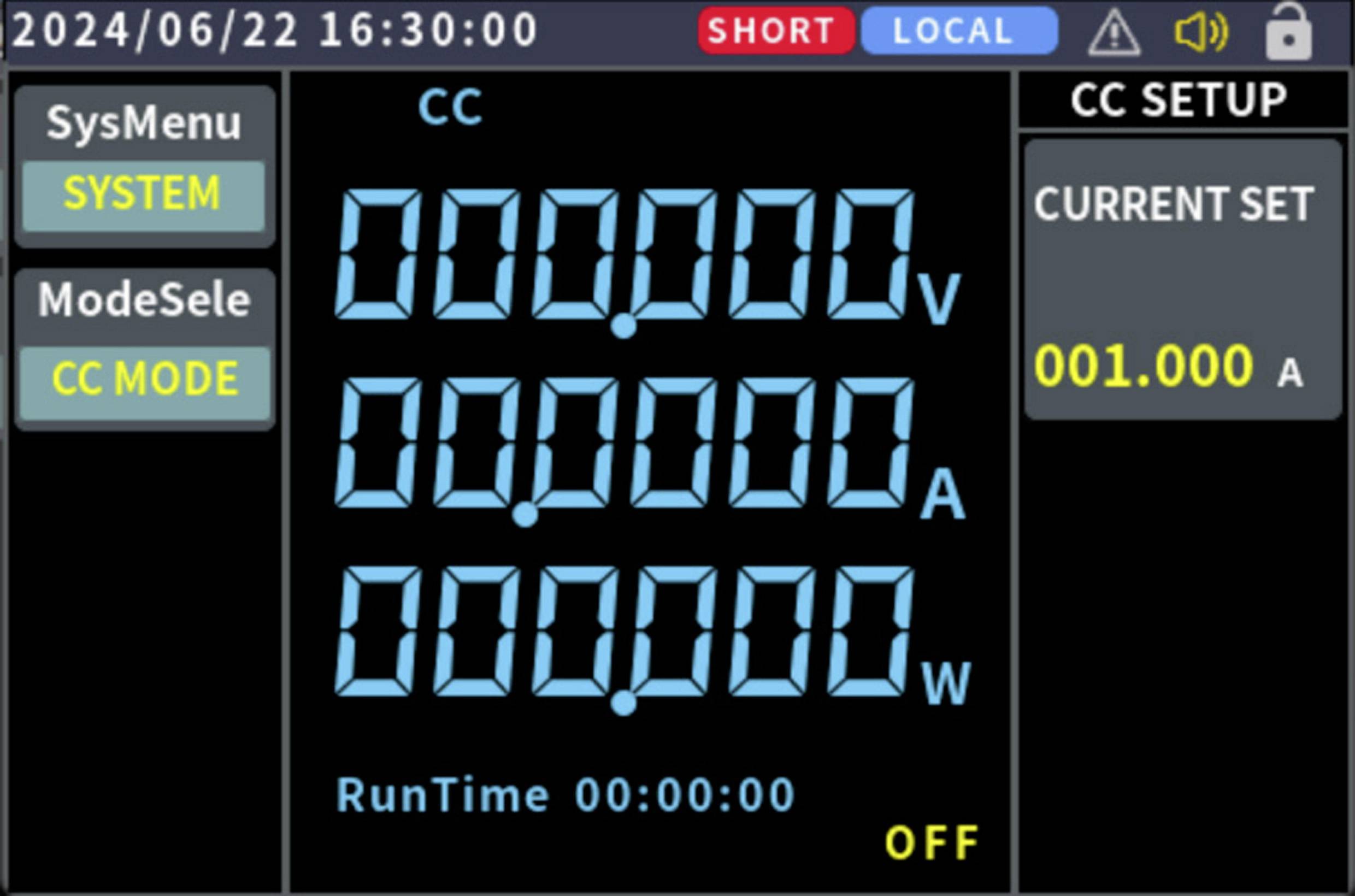

Bild eines elektronischen Anzeigedisplays mit Strom- und Spannungsmessungen: '001.000 A', Spannung (V), Strom (A), Leistung (W), Uhrzeit und Datum '2024/06/22 16:30:00'.

Bildschirm zur Parametereinstellung für Testausrüstung: OVP 165V, OCP 44A, OPP 440W, SR_RISE 4 ms, SR_FALL 2 ms, I_LIM 43A.

1/15

Unser Service für Sie

Datenblatt (PDF)

208 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (318,49 € / Stück)

€

nur 49,90 €

Rechtliche Bedenken melden

Highlights & Details

VOLTCRAFT EL-1200 DC Elektronische Last

DC 150 V / 20 A
200 W
Parallelbetrieb möglich bis 2 kW

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Frequenzbereich: 50, 60 Hz
Minimale Betriebsspannung: 0,8 V @ 20 A
Auflösung: 1 mV, 1 mA, 10 mW
Genauigkeit (V): 0,05%
Genauigkeit (A): 0,03%
Genauigkeit (W): 0,1%

Typ: EL-1200

Schnittstellen: USB
RS-232

Abm.: (L x B x H) 375 x 215 x 88 mm

: Werksstandard (ohne Zertifikat)

Gewicht: 4.2 kg

Eingänge: 1

Breite: 215 mm

Höhe: 88 mm

Länge: 375 mm

Max. Temperatur: 40 °C

Min. Temperatur: 0 °C

Lastanschluss: Schraubklemmen (vorne)

Dauer-Anschlussleistung (max.): 200 W

Dauer-Anschlussleistung (min.): 0 W

Eingangsspannung (min.): 0 V/DC

Last-Eingangsstrom (max.): 20 A

Last-Eingangsstrom (min.): 0 A

Last-Eingangsspannung (max.): 150 V/DC

Eingangsspannung: 0-150 V

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3364228 VOLTCRAFT EL-1200 Elektronische Last 150 V/DC 20 A 200 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3364228 VOLTCRAFT EL-1200 Elektronische Last 150 V/DC 20 A 200 W

Garantiebedingungen

Garantiebedingungen 3364228 VOLTCRAFT EL-1200 Elektronische Last 150 V/DC 20 A 200 W

Download

Download 3364228 VOLTCRAFT EL-1200 Elektronische Last 150 V/DC 20 A 200 W

Beschreibung

Hochpräzise Lastnachbildung für Stromquellen
Das Voltcraft EL-1200 DC ist für vielfältige Anwendungen wie die Prüfung von Netzteilen, Akkus/Batterien oder Ladegeräten einsetzbar. Es bietet Lastregelung nach Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR) und Konstantleistung (CP). Des Weiteren sind Funktionen wie dynamische Stromprüfung bis 10 kHz und Fernkompensation integriert. Es steht 1 Ausgang zur Verfügung, die Lastwerte sind einstellbar bis maximal 150 V, 20 A und 200 W.
Sicherer Betrieb
Um sicheren Betrieb zu gewährleisten, ist das Voltcraft EL-1200 DC mehrfach geschützt vor Überspannungen, Überlasten, Überleistungen und Überhitzung. Die parallele Steuerung unterstützt bis zu 10 Geräte und ist auch für potenziell leistungsintensive Anwendungen geeignet.
Komfortable Auswertung
Alle Daten werden auf dem gut leserlichen 10 cm (3,9 Zoll) TFT LCD-Farbdisplay dargestellt. Darüber hinaus stehen ein USB-Anschluss sowie eine RS232 Standardschnittstelle für SCPI-Protokolle zur Verfügung.
Montage und Zubehör
Für den Stand-alone-Betrieb ist das Voltcraft EL-1200 DC mit ausklappbaren Standfüßen ausgerüstet. Für den Rackeinbau benötigt das Netzgerät zwei Höheneinheiten bei halber Rackbreite. Mit dem Gerät zusammen werden ein Netzkabel, eine Bedienungsanleitung sowie ein Sicherheitsdatenblatt geliefert.

Ausführung

OPP, OVP, OCP
2 HE Standard-Rackformat mit 1/2 Länge, für die Rackmontage geeignet
10 cm (3,9 Zoll) TFT LCD-Farbdisplay
Vier Funktionen: Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR), Konstantleistung (CP)
Dynamische Stromprüfung bis 10 kHz
Fernkompensation
Mehrfacher Schutz gegen: Überspannungen, Überlasten, Überleistungen, Überhitzung etc.
RS232 Standardschnittstelle, unterstützt SCPI-Protokoll
Parallele Steuerung, unterstützt bis zu 10 Geräte, für potenziell leistungsintensive Anwendungen.

Lieferumfang

Elektronische Last
Netzkabel
Bedienungsanleitung
Sicherheitsdatenblatt
