VOLTCRAFT EL-1400 Elektronische Last 150 V/DC 40 A 400 W kaufen

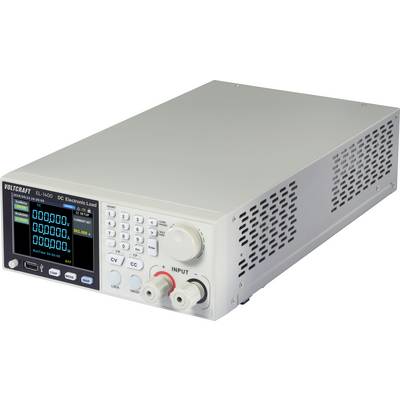

Ein silbernes elektrisches Lastgerät mit digitalem Display zeigt Messwerte und Bedienelemente. Vorderseite hat Anschlüsse und Tasten.

Ein elektronisches Lastgerät mit einem digitalen Display zeigt verschiedene Einstellungen und Messwerte an, wie Spannung und Stromstärke.

Ein digitales elektronisches Lastgerät mit verschiedenen Tasten und einem Display, das Einstellungen wie Systemkonfiguration, Modusauswahl und Strommessung anzeigt.

Rückansicht eines elektronischen Geräts mit zwei Lüftern, einer Stromversorgung (220 VAC), USB-Anschluss und RS232/RS485-Schnittstellen.

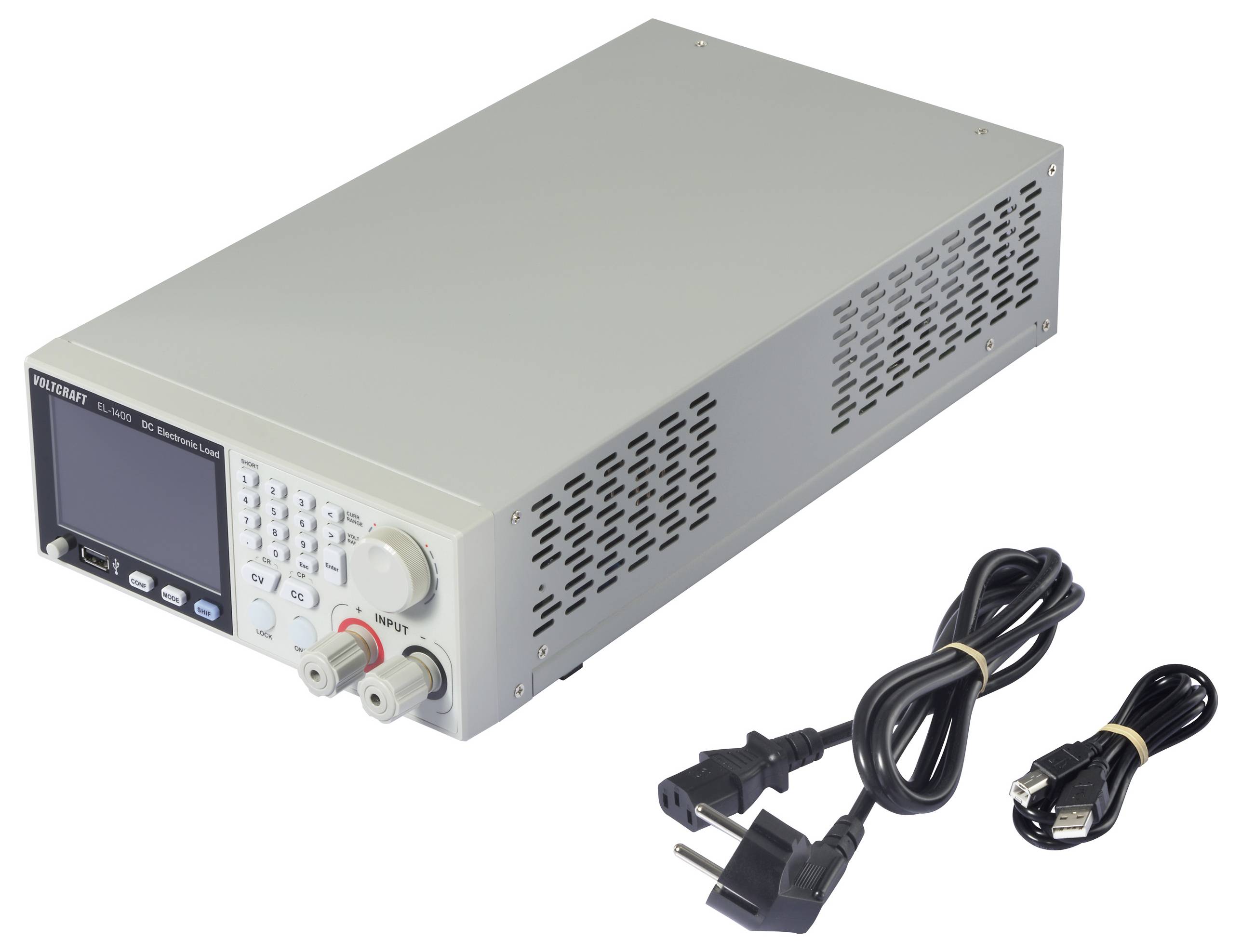

Labornetzgerät mit Digitalanzeige, mehreren Knöpfen und Anschlüssen. Kabel und Stecker sind daneben abgebildet.

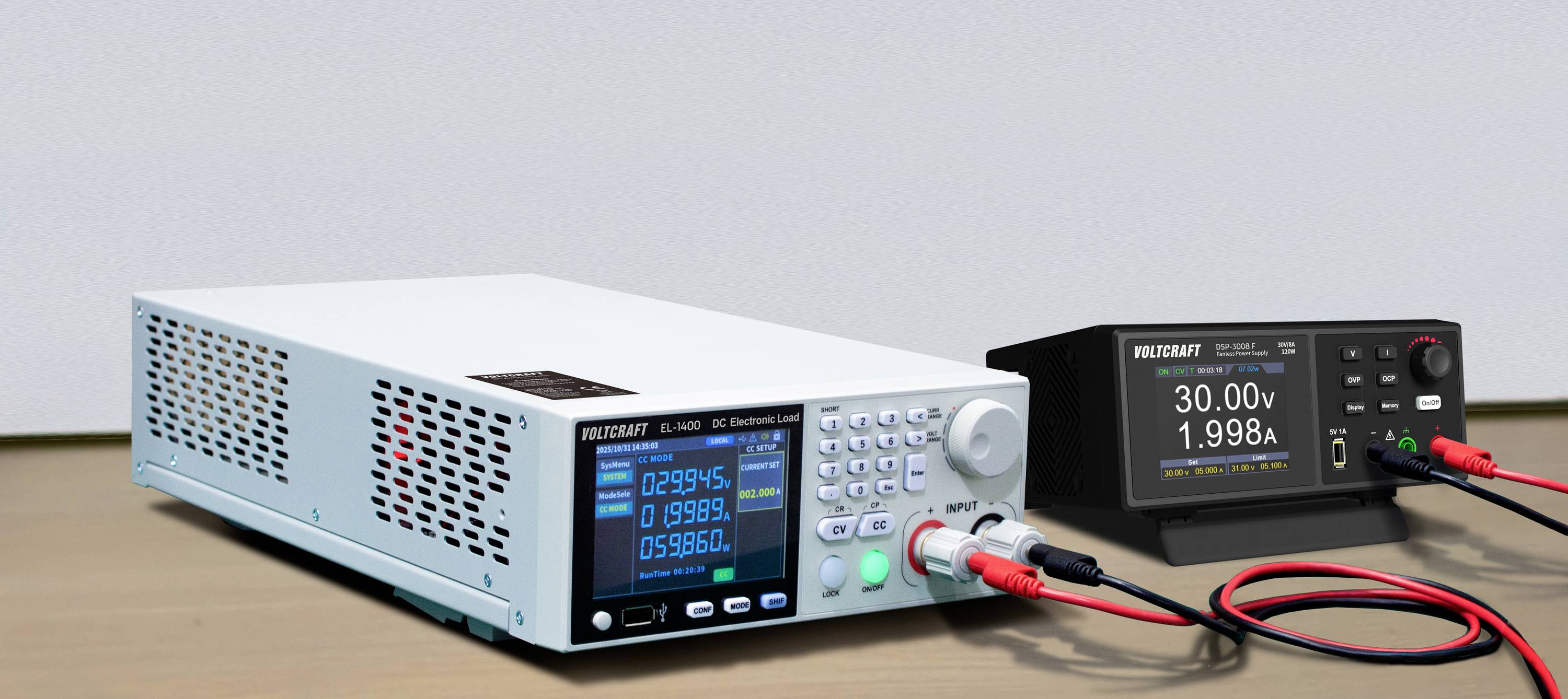

Zwei elektronische Geräte auf einem Holztisch zeigen Spannungs- und Stromablesungen. Das linke Gerät zeigt '29,95V, 1,999A', das rechte Gerät zeigt '30,00V, 1,998A'.

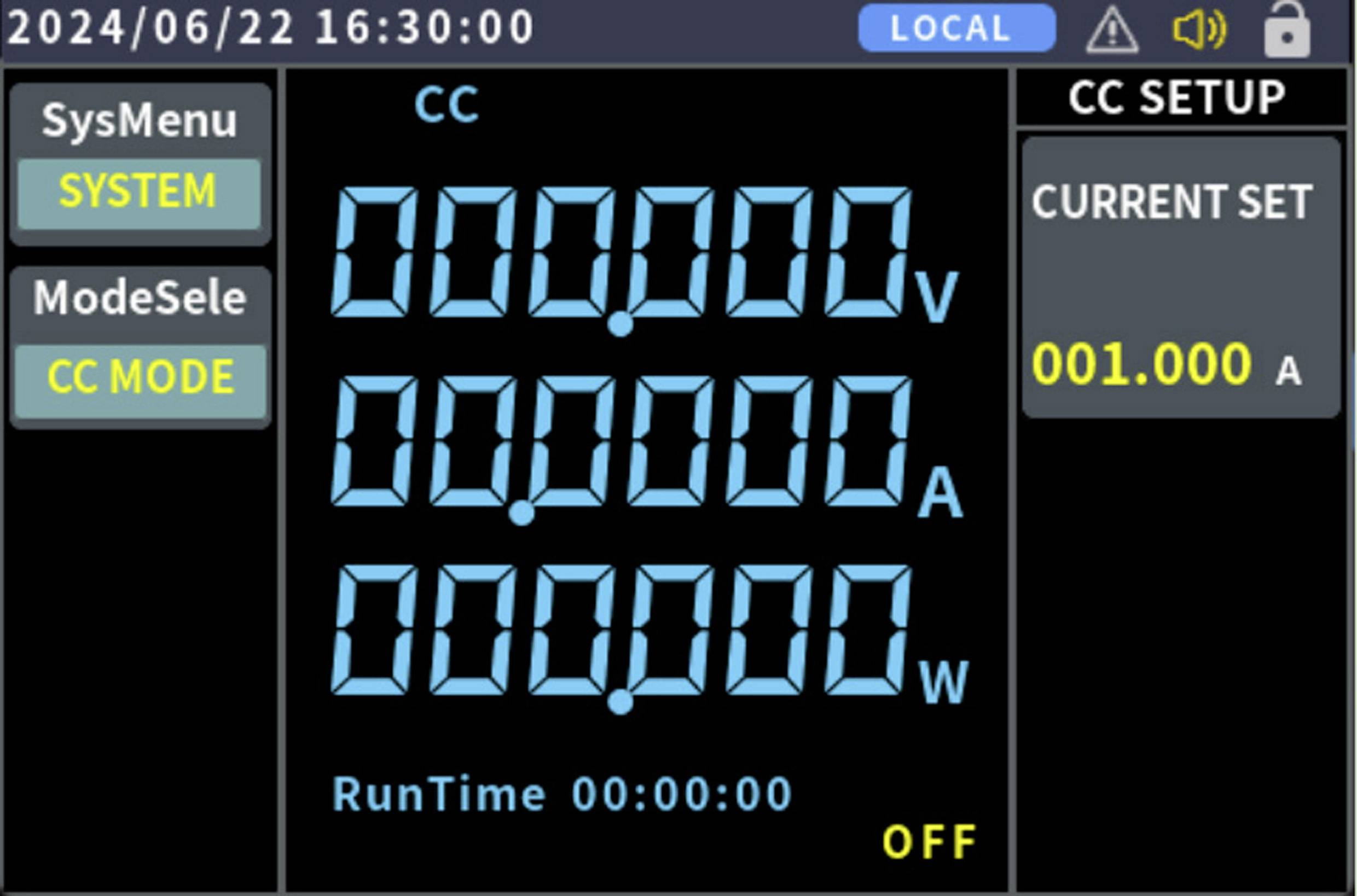

Elektronisches Display mit blau leuchtenden Ziffern zeigt Spannung, Stromstärke und Leistung. Oben rechts befindet sich 'CC SETUP'.

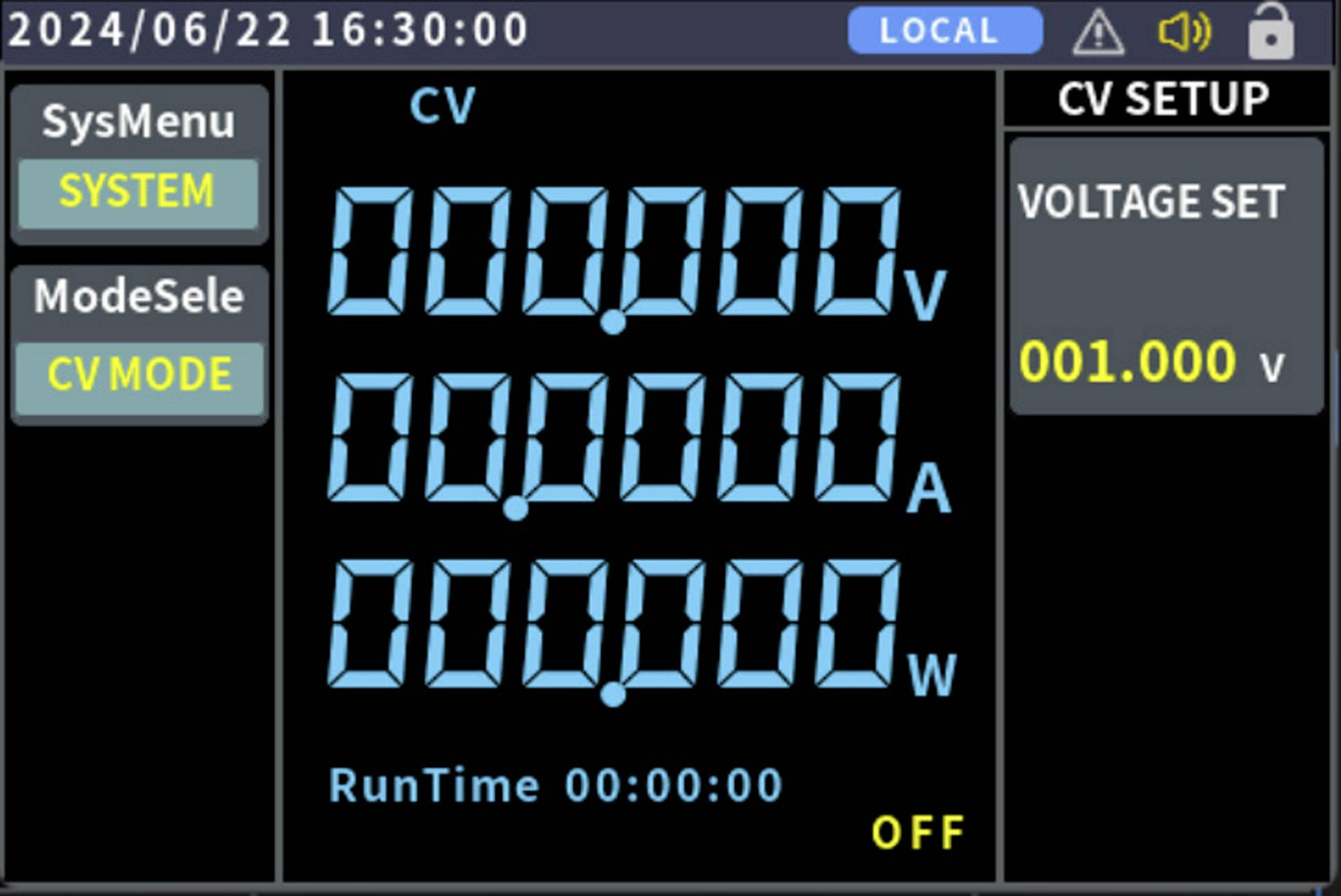

Bildschirm eines elektronischen Geräts mit Anzeige von Spannung (V), Strom (A) und Leistung (W). Aktuelle Spannung: 001.000 V.

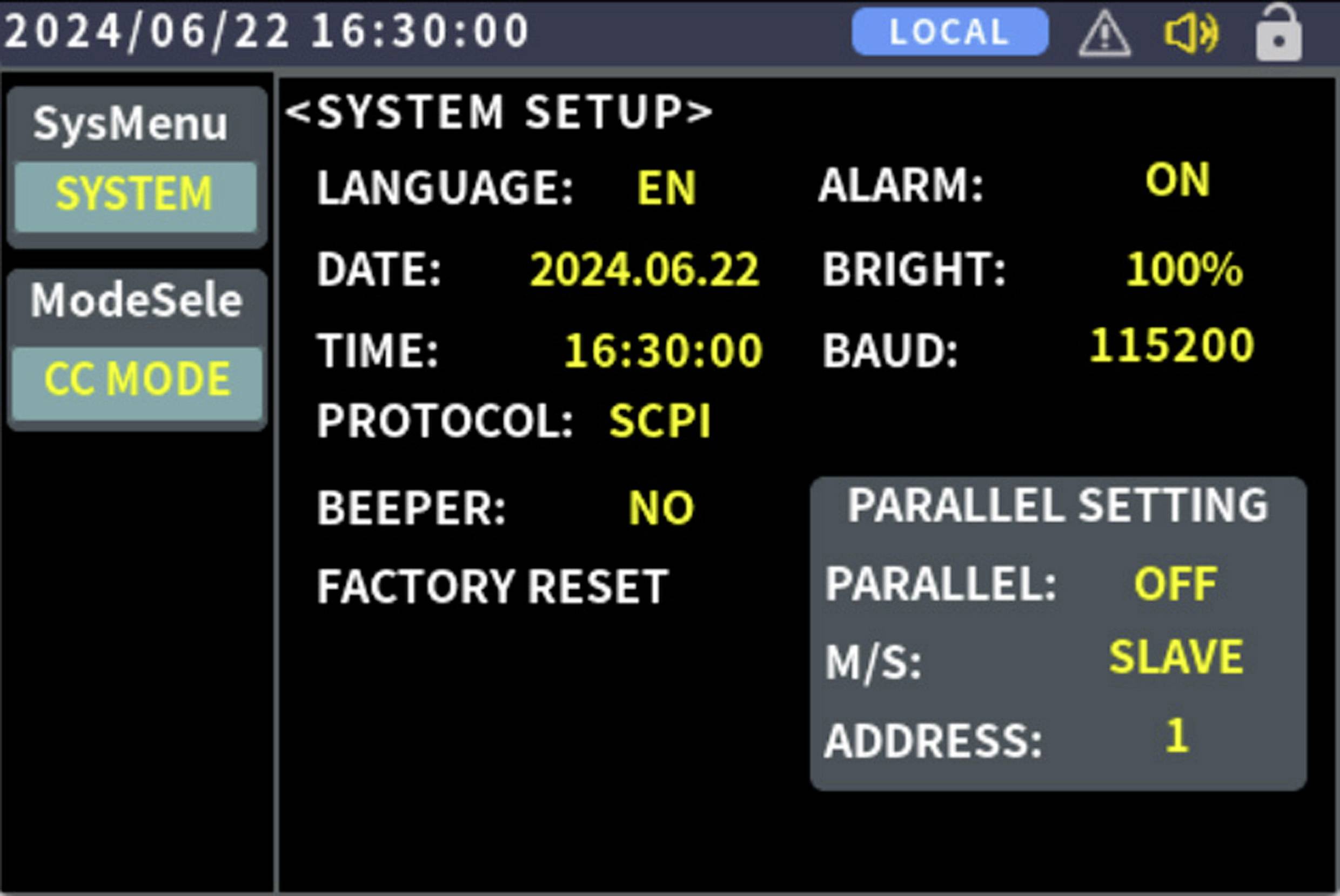

'Systemeinstellungen' zeigt Sprachoption, Datum, Uhrzeit, Protokoll, Alarm- und Helligkeitseinstellungen, Parallelmodus und Adresse an. Datum: 22.06.2024. Uhrzeit: 16:30:00.

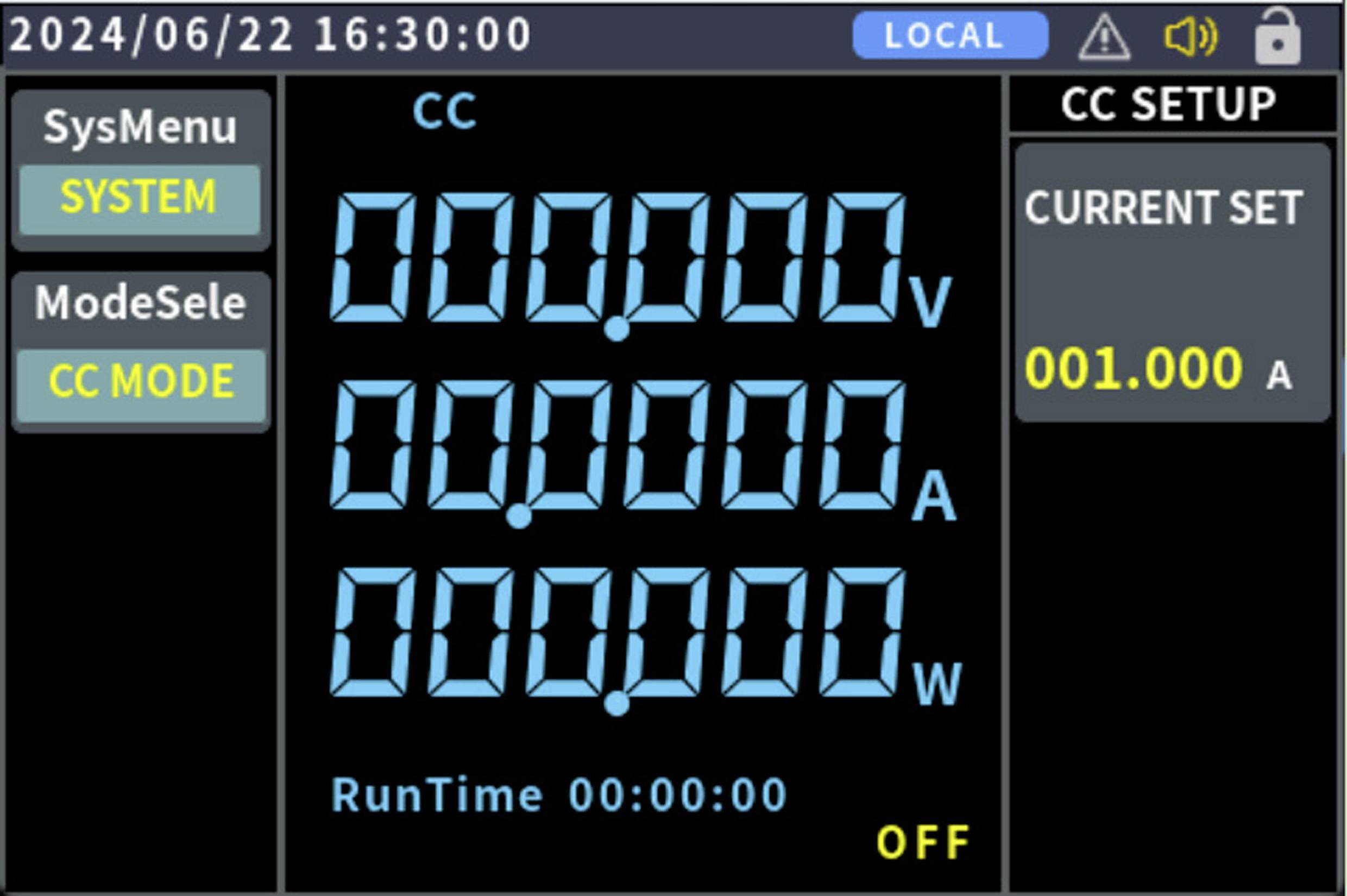

Das Bild zeigt ein digitales Display-Interface für eine elektronische Einrichtung. Es zeigt Spannung (V), Strom (A), Leistung (W), die Betriebszeit (RunTime), und den Status (OFF). Oben sind Datum und Uhrzeit angegeben.

'Messgerät-Display mit Datum 2024/06/22 16:30:00. Zeigt Spannung, Strom, Leistung und Widerstand. CR Modus aktiviert. Runtime aus.'

'CP MODE' Bildschirm zeigt Datum '2024/06/22', Uhrzeit '16:30:00'. Links Menüoptionen. Anzeigen für Spannung (V), Strom (A), Leistung (W), alle auf Null. Rechts 'CP SETUP', 'POWER SET' auf '001.000 W'.

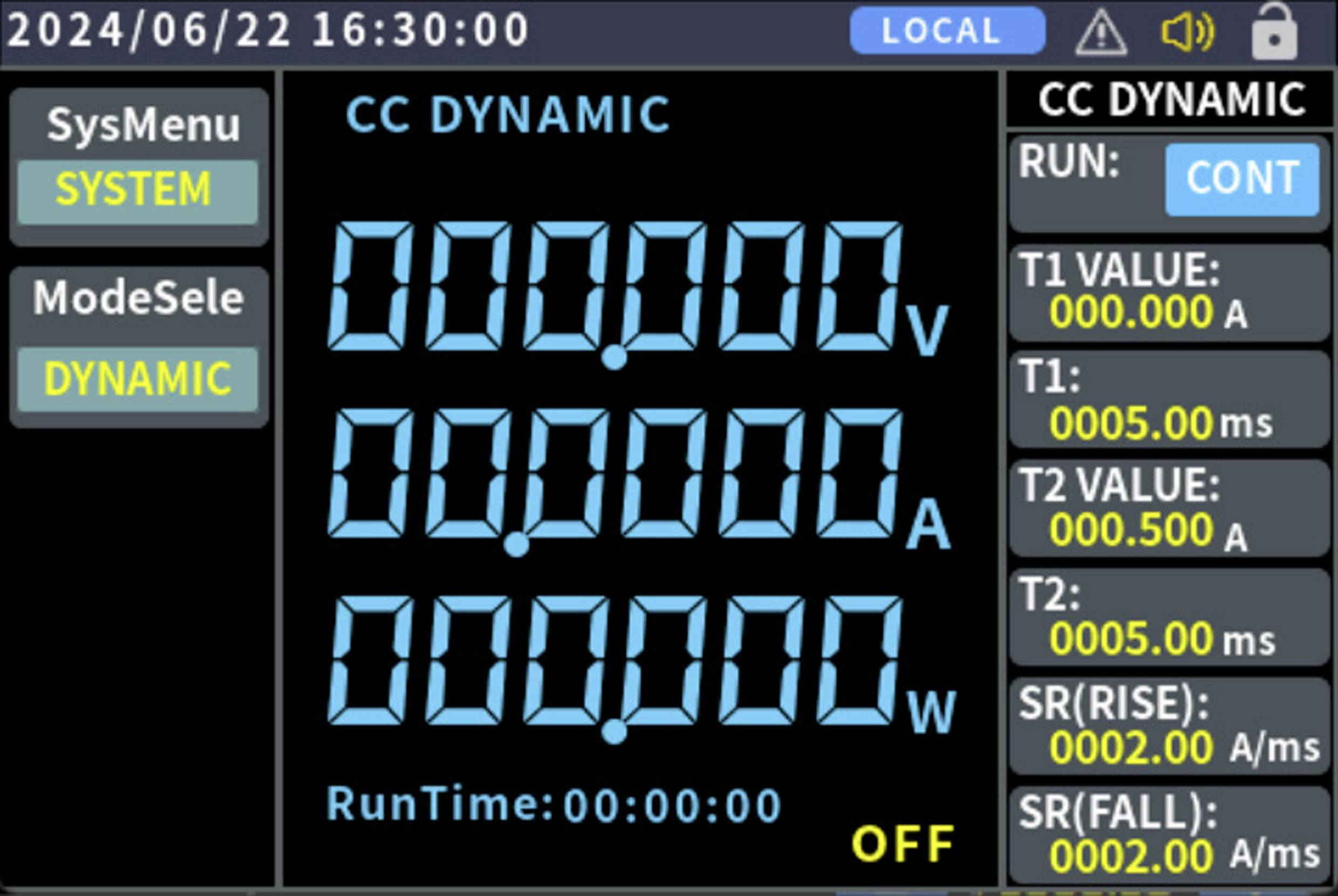

Messbildschirm eines Instruments zeigt Spannung, Strom und Leistung bei 0 Werten, mit laufender Zeit bei 00:00:00. Modus: CC Dynamic.

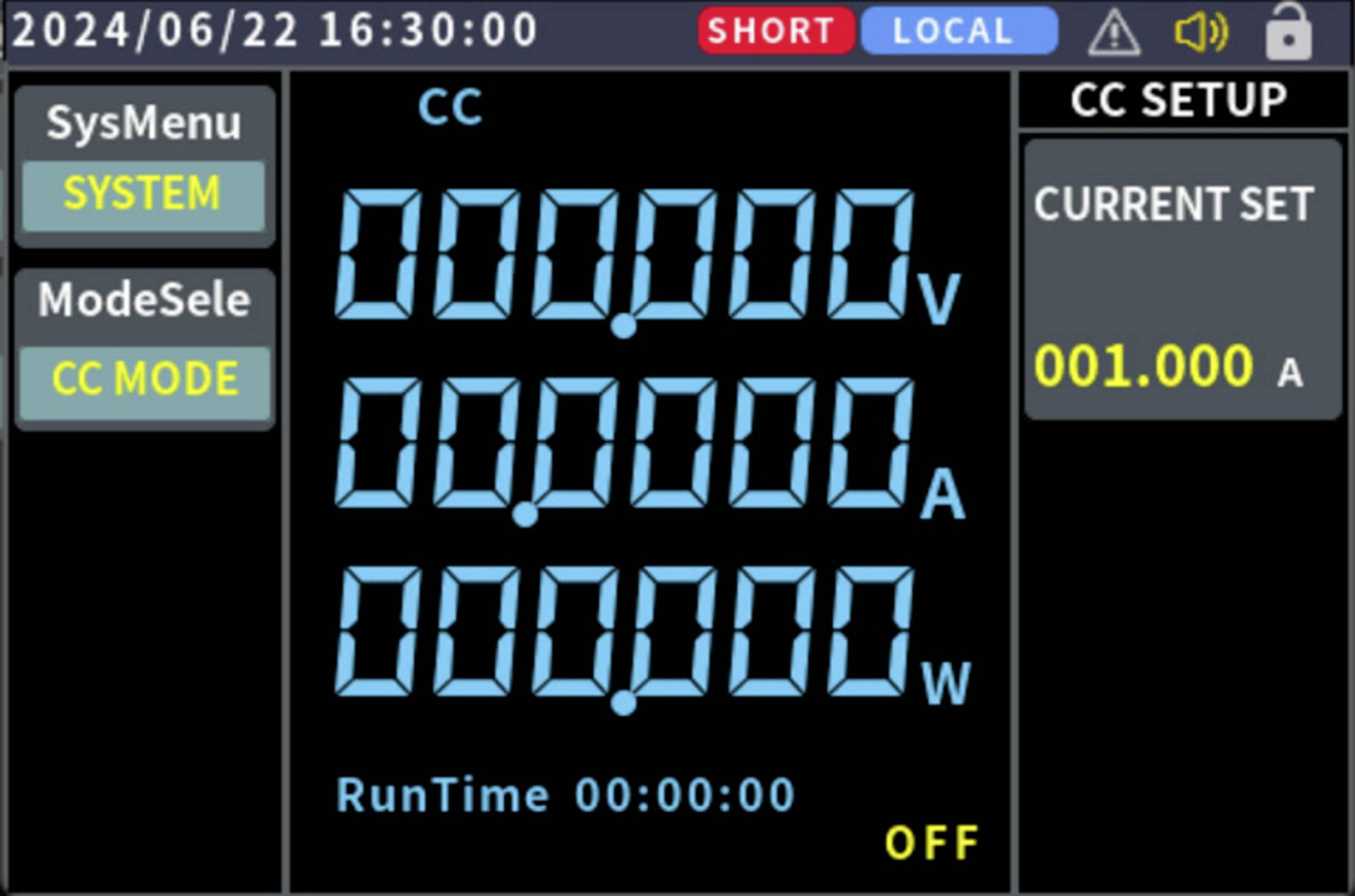

Bild einer digitalen Anzeige mit blauen Ziffern und mehreren Datenfeldern: Spannung, Strom und Leistung. Betriebszeit zeigt 0 an. Oben: Datum 2024/06/22 und Uhrzeit 16:30:00.

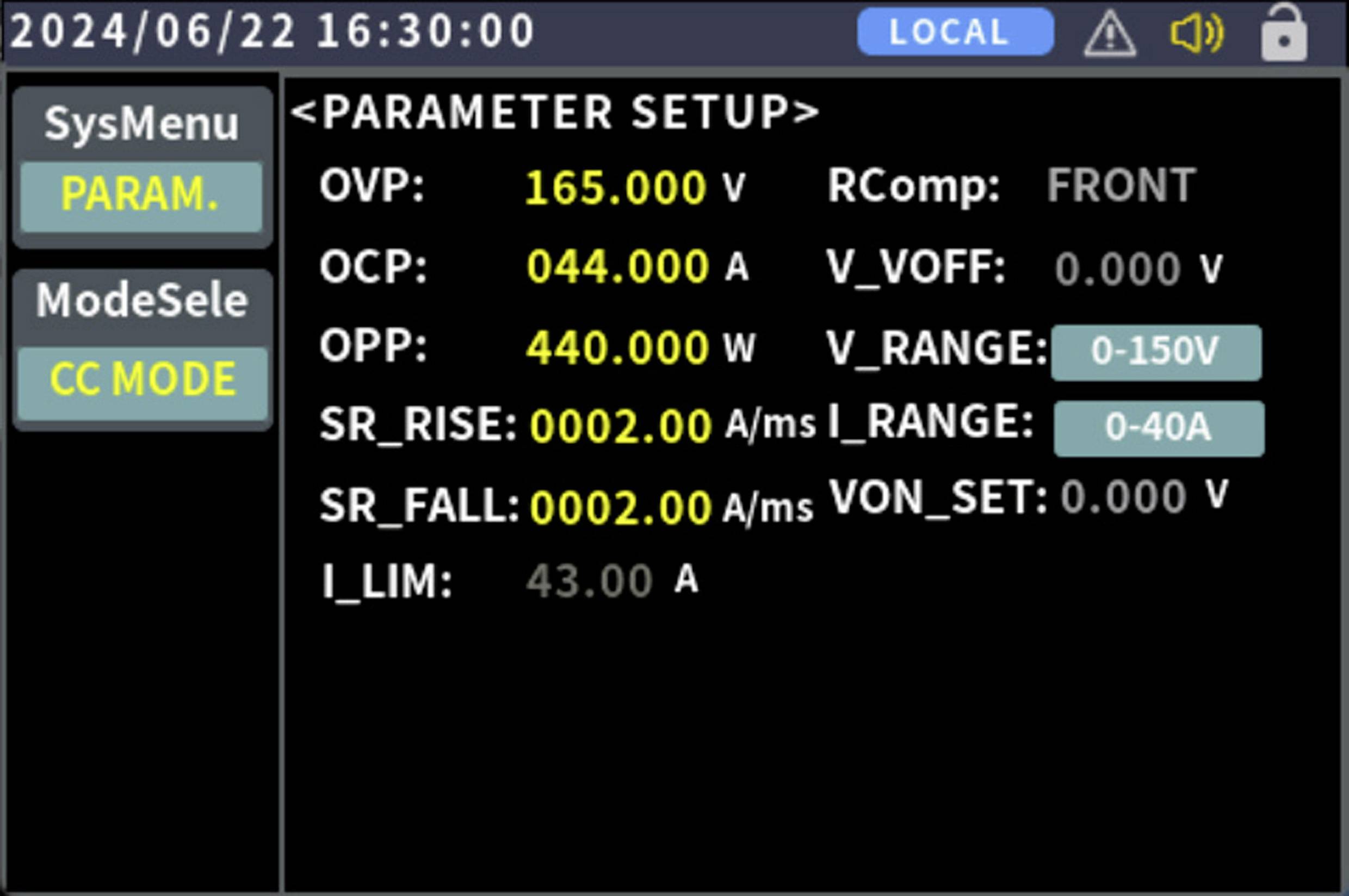

Bildschirm 'PARAMETEREINSTELLUNG' mit Spannungs- und Stromeinstellungen einschließlich OVP bei 165,000 V, OCP bei 44,000 A und OPP bei 440,000 W.

1/15

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung Mo., 21. Sept.

15 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (562,18 € / Stück)

562,18 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

VOLTCRAFT EL-1400 DC Elektronische Last

DC 150 V / 40 A
400 W
Parallelbetrieb möglich bis 4 kW

Technische Daten

Frequenzbereich: 50, 60 Hz
Minimale Betriebsspannung: 1,1 V @ 40 A
Auflösung: 1 mV, 1 mA, 10 mW
Genauigkeit (V): 0,05%
Genauigkeit (A): 0,03%
Genauigkeit (W): 0,1%

Typ: EL-1400

Eingangsspannung: 0 - 150 V

Produkt-Art: Elektronische Last

Eingangsspannung (min.): 0 V/DC

Eingangsspannung (max.): 150 V/DC

Last-Eingangsstrom (max.): 40 A

Dauer-Anschlussleistung (max.): 400 W

Abm.: (L x B x H) 375 x 215 x 88 mm

Last-Eingangsspannung (max.): 150 V/DC

Gewicht: 5 kg

: Werksstandard (ohne Zertifikat)

Dauer-Anschlussleistung (min.): 0 W

Eingänge: 1

Last-Eingangsstrom (min.): 0 A

Lastanschluss: Schraubklemmen (vorne)

Breite: 215 mm

Höhe: 88 mm

Länge: 375 mm

Schnittstellen: USB
RS-232

Max. Temperatur: 40 °C

Min. Temperatur: 0 °C

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3364227 VOLTCRAFT EL-1400 Elektronische Last 150 V/DC 40 A 400 W

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3364227 VOLTCRAFT EL-1400 Elektronische Last 150 V/DC 40 A 400 W

Garantiebedingungen

Garantiebedingungen 3364227 VOLTCRAFT EL-1400 Elektronische Last 150 V/DC 40 A 400 W

Download

Download 3364227 VOLTCRAFT EL-1400 Elektronische Last 150 V/DC 40 A 400 W

Beschreibung

Hochpräzise Lastnachbildung für Stromquellen
Das Voltcraft EL-1400 DC ist für vielfältige Anwendungen wie die Prüfung von Netzteilen, Akkus/Batterien oder Ladegeräten einsetzbar. Es bietet Lastregelung nach Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR) und Konstantleistung (CP). Des Weiteren sind Funktionen wie dynamische Stromprüfung bis 10 kHz und Fernkompensation integriert. Es steht 1 Ausgang zur Verfügung, die Lastwerte sind einstellbar bis maximal 150 V, 40 A und 400 W.
Sicherer Betrieb
Um sicheren Betrieb zu gewährleisten, ist das Voltcraft EL-1400 DC mehrfach geschützt vor Überspannungen, Überlasten, Überleistungen und Überhitzung. Die parallele Steuerung unterstützt bis zu 10 Geräte und ist auch für potenziell leistungsintensive Anwendungen geeignet.
Komfortable Auswertung
Alle Daten werden auf dem gut leserlichen 10 cm (3,9 Zoll) TFT LCD-Farbdisplay dargestellt. Darüber hinaus stehen ein USB-Anschluss sowie eine RS232 Standardschnittstelle für SCPI-Protokolle zur Verfügung.
Montage und Zubehör
Für den Stand-alone-Betrieb ist das Voltcraft EL-1400 DC mit ausklappbaren Standfüßen ausgerüstet. Für den Rackeinbau benötigt das Netzgerät zwei Höheneinheiten bei halber Rackbreite. Mit dem Gerät zusammen werden ein Netzkabel, eine Bedienungsanleitung sowie ein Sicherheitsdatenblatt geliefert.

Ausführung

OPP, OVP, OCP
2 HE Standard-Rackformat mit 1/2 Länge, für die Rackmontage geeignet
10 cm (3,9 Zoll) TFT LCD-Farbdisplay
Vier Funktionen: Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR), Konstantleistung (CP)
Dynamische Stromprüfung bis 10 kHz
Fernkompensation
Mehrfacher Schutz gegen: Überspannungen, Überlasten, Überleistungen, Überhitzung etc.
RS232 Standardschnittstelle, unterstützt SCPI-Protokoll
Parallele Steuerung, unterstützt bis zu 10 Geräte, für potenziell leistungsintensive Anwendungen.
