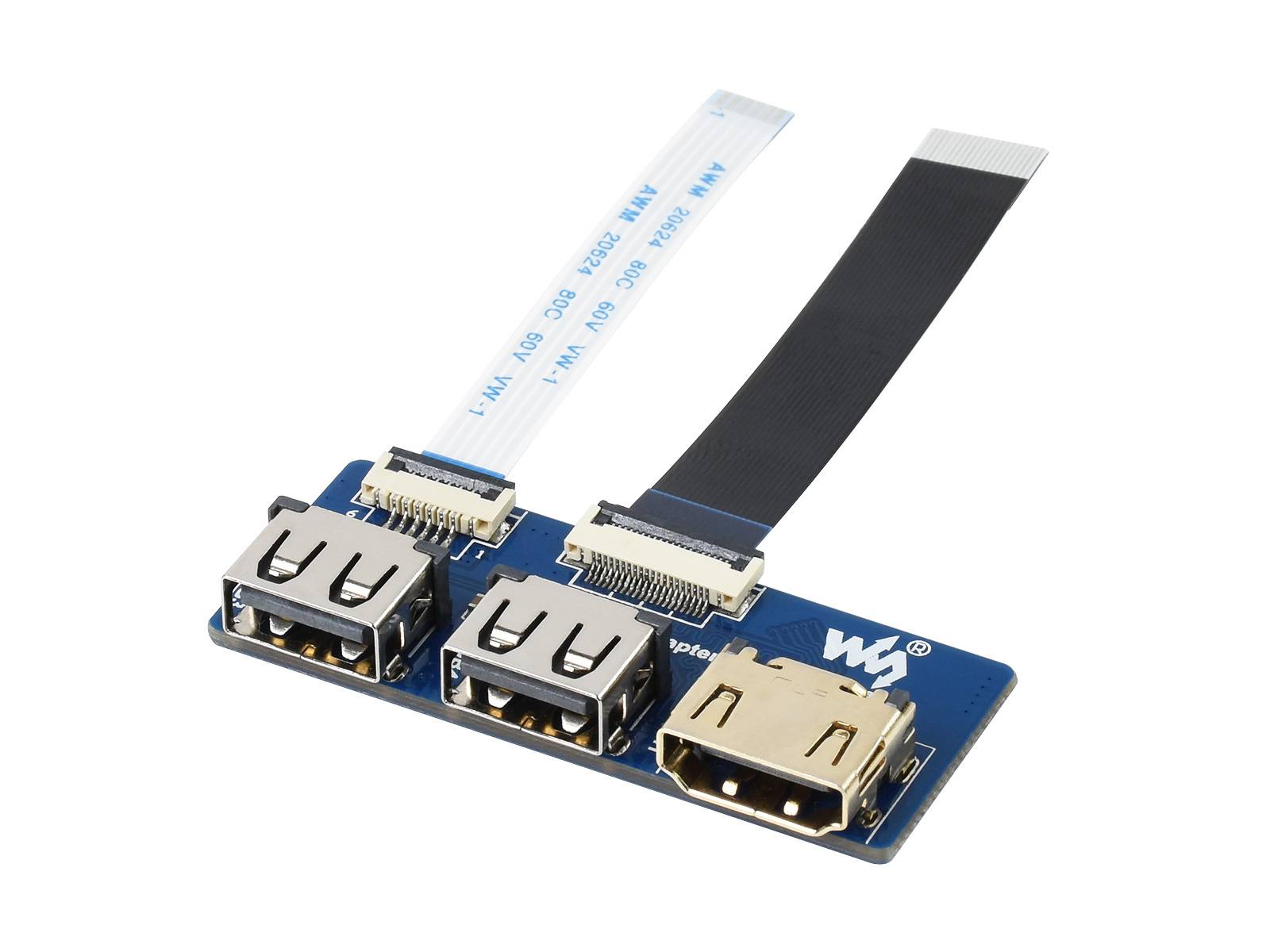

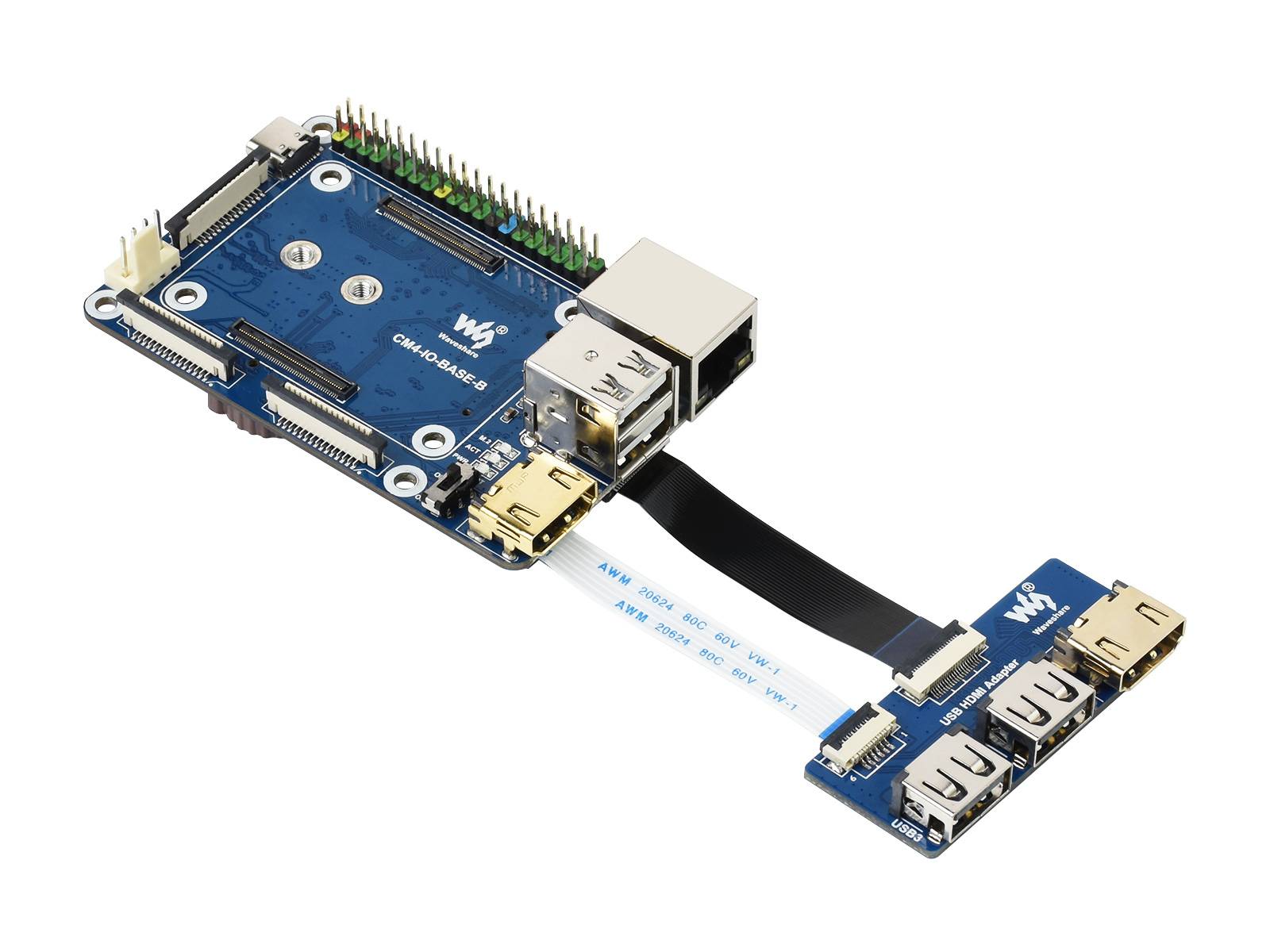

WaveShare CM4-IO-BASE-B + USB HDMI Adapter for Raspberry Pi Compute Module 4

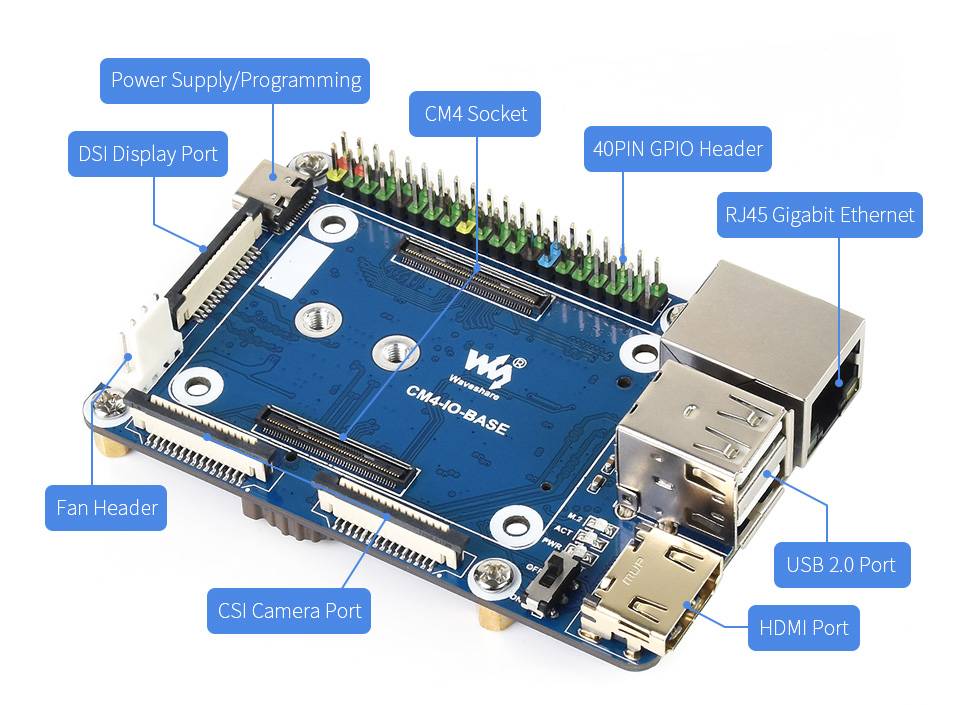

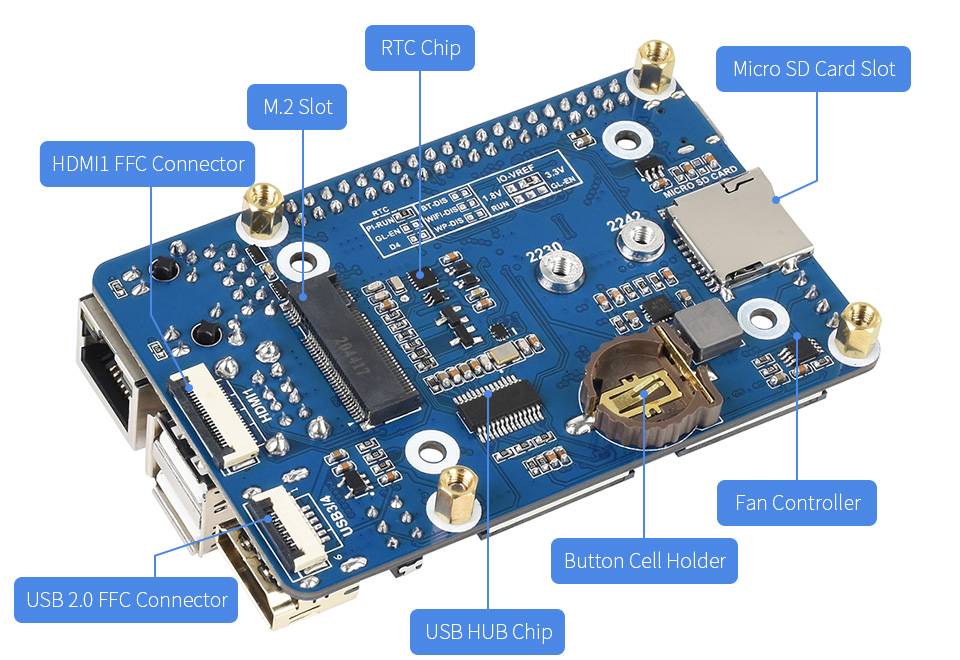

CM4-IO-BASE-B + USB HDMI Adapter , für Raspberry Pi Compute Module 4 Was ist an Bord CM4 Sockel passend für alle Varianten des Compute Module 4 Stromeingang/Programmierung 5V/2,5A Stromversorgung, oder zum Brennen von eMMCs DISP MIPI DSI Display-Anschluss FAN für den Anschluss des Lüfters, ermöglicht Geschwindigkeitseinstellung und Messung CAM 2x MIPI CSI Kameraanschlüsse HDMI0 Anschluss HDMI0 Port, unterstützt 4K 30fps Ausgabe USB 2.0 Ports 2x USB 2.0 Ports, für den Anschluss verschiedener USB Geräte Gigabit Ethernet Anschluss Gigabit Ethernet RJ45 Anschluss, mit 10 / 100 / 1000M Netzwerkunterstützung M.2-Anzeige, die den Betriebsstatus der M.2-Schnittstelle anzeigt ACT-Anzeige, die den Betriebsstatus des Raspberry Pi anzeigt PWR-Anzeige, die den Status der Raspberry Pi-Stromversorgung anzeigt BOOT Auswahl ON: CM4 wird von der USB-C Schnittstelle gebootet AUS: CM4 wird von eMMC oder Micro SD Karte gebootet 40PIN-GPIO-Header Micro-SD-Kartensteckplatz für den Anschluss einer Micro-SD-Karte mit vorgebranntem Image (NUR Lite-Variante) HDMI1 FFC-Anschluss HDMI1-Port, unterstützt 4K 30fps-Ausgabe USB 2.0 FFC-Anschluss kann über einen Adapter angeschlossen werden FE1.1S USB HUB Chip, erweitert einen USB-Anschluss auf 4 Anschlüsse M.2 Steckplatz unterstützt verschiedene NVME SSDs oder Kommunikationsmodule mit PCIE M.2 KEY-M Schnittstelle RTC-Chip ermöglicht RTC-bezogene Funktionen wie Wakeup, Shutdown, Reboot und mehr RTC-Interrupt-Auswahl PI-RUN: CM4-Reboot bei RTC-Unterbrechung GN-EN: CM4-Shutdown bei RTC-Unterbrechung D4: D4-Pin wird bei RTC-Unterbrechung ausgelöst EMC2301 Lüftersteuerung, für Drehzahlregelung / Messung RTC-Batteriehalter unterstützt CR1220 Knopfzelle WIKI: Lieferumfang CM4-IO-BASE-B x1 USB-HDMI-Adapter x1 FFC-Kabel 6PIN 1.0 Pitch 60mm x1 FFC-Kabel 20PIN 0,5 Raster 60mm x1 USB-A zu USB-C Kabel 1m x1 SSD-Montageschraube x1
