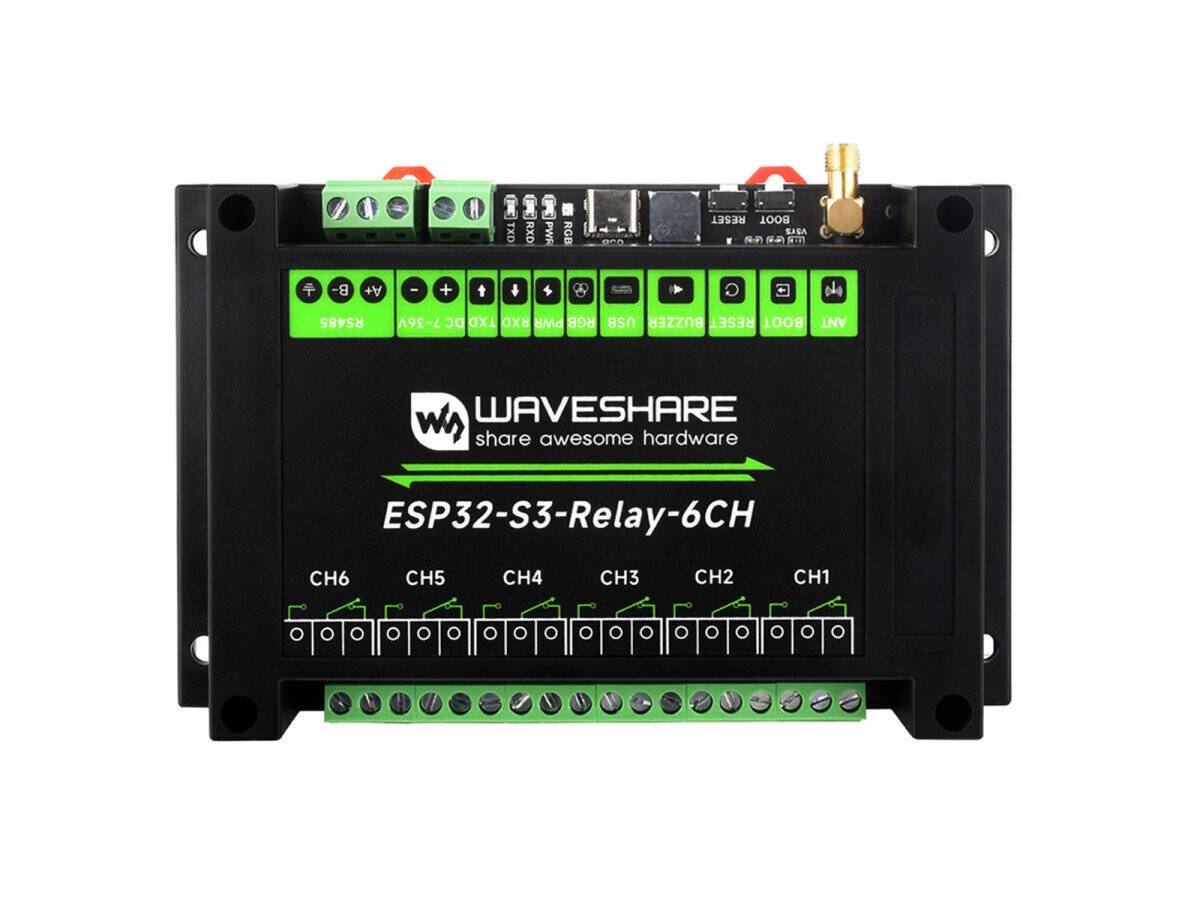

WaveShare Industrial 6CH ESP32-S3 WiFi Relay Module Support WiFi Bluetooth RS485

Industrielles 6-Kanal-WLAN-Relaismodul ESP32-S3 , unterstützt WiFi/Bluetooth/RS485-Steuerung, integrierte RS485/Pico-HAT-Schnittstellen, mit mehreren Isolationsschutzschaltungen, industrietaugliches, schienenmontierbares Gehäuse . Funktionen Basierend auf dem ESP32-S3-Mikrocontroller mit Xtensa 32-Bit-LX7-Dual-Core-Prozessor, der mit 240 MHz laufen kann Integrierte drahtlose 2,4-GHz-WLAN- und Bluetooth LE-Dual-Mode-Kommunikation mit überragender HF-Leistung Hochwertiges Relais, Kontaktbelastbarkeit: ≤10A 250VAC/30VDC Onboard-isolierte RS485-Schnittstelle zum Anschluss an verschiedene RS485-Modbus-Industriemodule oder -Sensoren Onboard-40PIN-Header, kompatibel mit einigen Raspberry Pi Pico HAT, zur Erweiterung weiterer Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw. Onboard-USB-Typ-C-Anschluss für Stromversorgung, Firmware-Download und Debugging Schraubklemmen für die integrierte Stromversorgung, unterstützt einen breiten Spannungseingang von 7 bis 36 V, geeignet für industrielle Anwendungen Onboard-Optokoppler-Isolierung, um Störungen durch externe Hochspannungskreise zu verhindern, die an das Relais angeschlossen sind Integrierte digitale Isolierung zur Vermeidung von Störungen durch externe Signale Onboard-Unibody-Stromversorgungsisolierung, die eine stabile isolierte Spannung liefert, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich Eingebauter Summer, bunte RGB-LED, Stromversorgung und RS485-TX/RX-Anzeigen zur Überwachung des Betriebsstatus des Moduls Schienenmontiertes ABS-Gehäuse, einfach zu installieren, sicher zu verwenden Spezifikationen Mikrocontroller:ESP32-S3 (Standardmodul: ESP32-S3-WROOM-1U-N8, anpassbar für andere Module) Drahtlose Kommunikation: 2,4 GHz WLAN (802.11 b/g/n), Bluetooth 5, BLE USB Anschluss:USB Typ-C Stromversorgung:5V Funktionen:Stromversorgung, USB-Kommunikation, Firmware-Download usw. ISOLIERTE RS485 Anschluss:Schraubklemme Richtungssteuerung:Hardware-Automatiksteuerung Schutz:TVS-Diode, Überspannungsschutz & ESD-Schutz Widerstand:Onboard reservierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktiviert Erweiterte Schnittstelle:Onboard 40PIN-Header, kompatibel mit einigen Raspberry Pi Pico HAT, einfache Erweiterung anderer Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw. Relais Kontaktbelastbarkeit:≤10A 250VAC/30VDC Relay-Kanäle:6 Kontaktformular:1NO 1NC Isolation:Optokoppler-Isolation LED-Anzeigen RGB:RGB-Farb-LED, unterstützt programmierbare Steuerung der Anzeigefarbe PWR:Rote Betriebsanzeige, leuchtet, wenn eine USB-Verbindung besteht und Spannung erkannt wird TXD:Grüne TX-Anzeige, leuchtet, wenn der RS485-Port Daten sendet RXD:Blaue RX-Anzeige, leuchtet, wenn der Geräteport Daten zurücksendet Stromversorgung Schraubklemme:Spannungsbereich 7–36V Gehäuse: ABS-Schutzgehäuse für Schienenmontage Abmessungen:145 x 90 x 30mm Was ist an Bord? ESP32-S3 mit bis zu 240 MHz Betriebsfrequenz, mit 2,4 GHz WLAN und BLE 6-Kanal-Qualitätsrelais-Kontaktbelastbarkeit pro Kanal: ≤10 A 250 V AC oder ≤10 A 30 V DC Optokoppler-Isolierungverhindert Störungen durch externe Hochspannungskreise, die an das Relais angeschlossen sind Digitale Isolierungverhindert Störungen durch externe Signale Die Isolierung der Stromversorgung sorgt für eine stabile isolierte Spannung und erfordert keine zusätzliche Stromversorgung für den isolierten Anschluss. TVS-Diodeunterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis Keramische Gasentladungsröhre Relais-Schraubklemmen zum Anschluss an Benutzergeräte 40PIN Raspberry Pi Pico HAT-Header RS485-Busschnittstelle zum Anschluss an externe RS485-Geräte Stromversorgungs-SchraubklemmeUnterstützt DC 7–36V Weitspannungseingang LED-Anzeigen PWR: Betriebsanzeige RXD: RS485-RX-Anzeige TXD: RS485-TX-Anzeige WS2812 RGB LED steuerbar über GPIO38 USB-Typ-C-Anschluss für Modulstromversorgung, Firmware-Download und USB-Kommunikation Die Tonfrequenz des passiven Summers ist über GPIO21 steuerbar ESP32 RESET-Taste ESP32 BOOT-Taste Externer Antennenanschluss SMA-Buchse für drahtlose WLAN- und Bluetooth-Kommunikation RS485-AnpassungswiderstandsbrückeOnboard reservierter 120R-Anpassungswiderstand, aktiviert über Brücke Relais-Standard-Steuerpin-Einstellung Wiki: Lieferumfang ESP32-S3-Relay-6CH x1 2,4G 4DB SMA-Antenne x1 Schraubendreher x1
