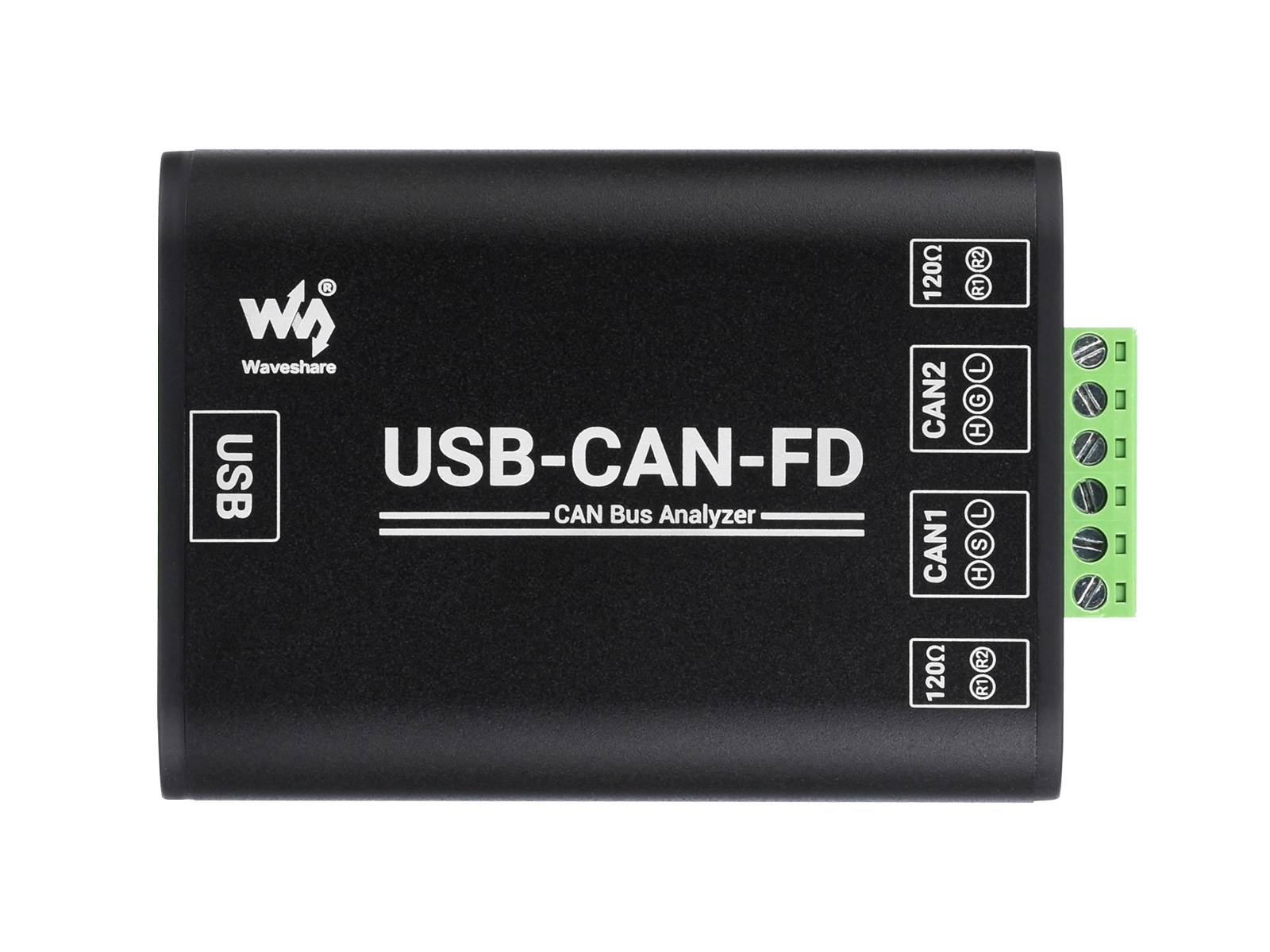

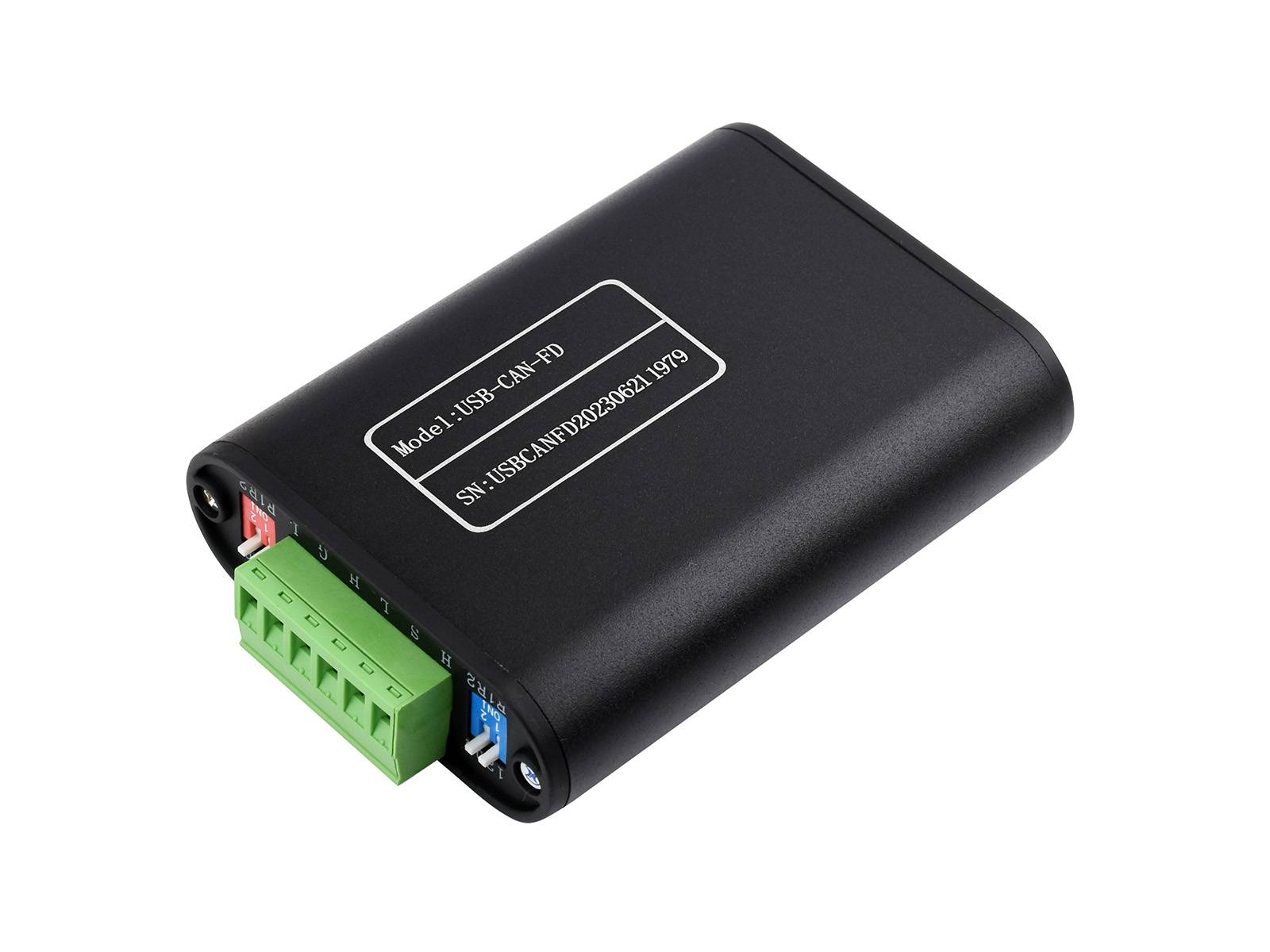

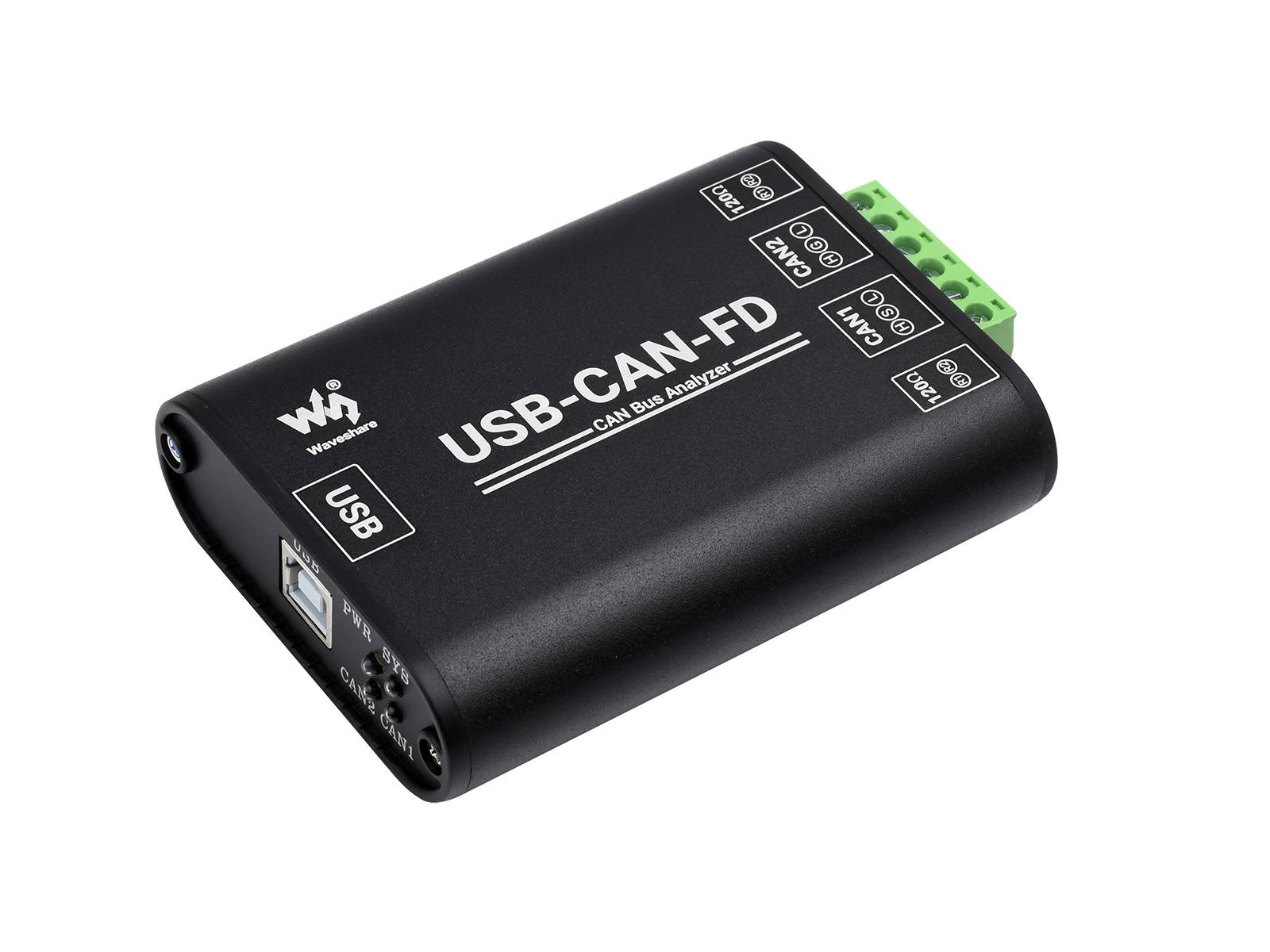

WaveShare Industrial Grade CAN/CAN FD Bus Data Analyzer, USB To CAN FD Adapter

Die USB-Can-FD ist ein Hochleistungs-USB-Adapter für den Can-FD-Adapter für Industrie-/CAN-FD-Bus-Interface-Karte und CAN-FD-Protokolldatenanalysator. DOULE -DEAL -DEL -DO -FD -Schnittstellen mit elektrischer Isolation und mehreren Schutzschaltungen an Bord.
USB

Betriebsspannung 5V (direkt mit USB -Anschluss ohne externe Stromversorgung)
Stecker USB-B


CAN/CAN FD -Schnittstelle
Can/Can FD-Kanal: Dual-Kanal: Can1 und Can2 (unabhängig und voll isoliert, isoliertes Spannung: 3000 V DC)
Stecker: Dose Bussschraubenklemme (Open6 5.08 mm Tonhöhe)

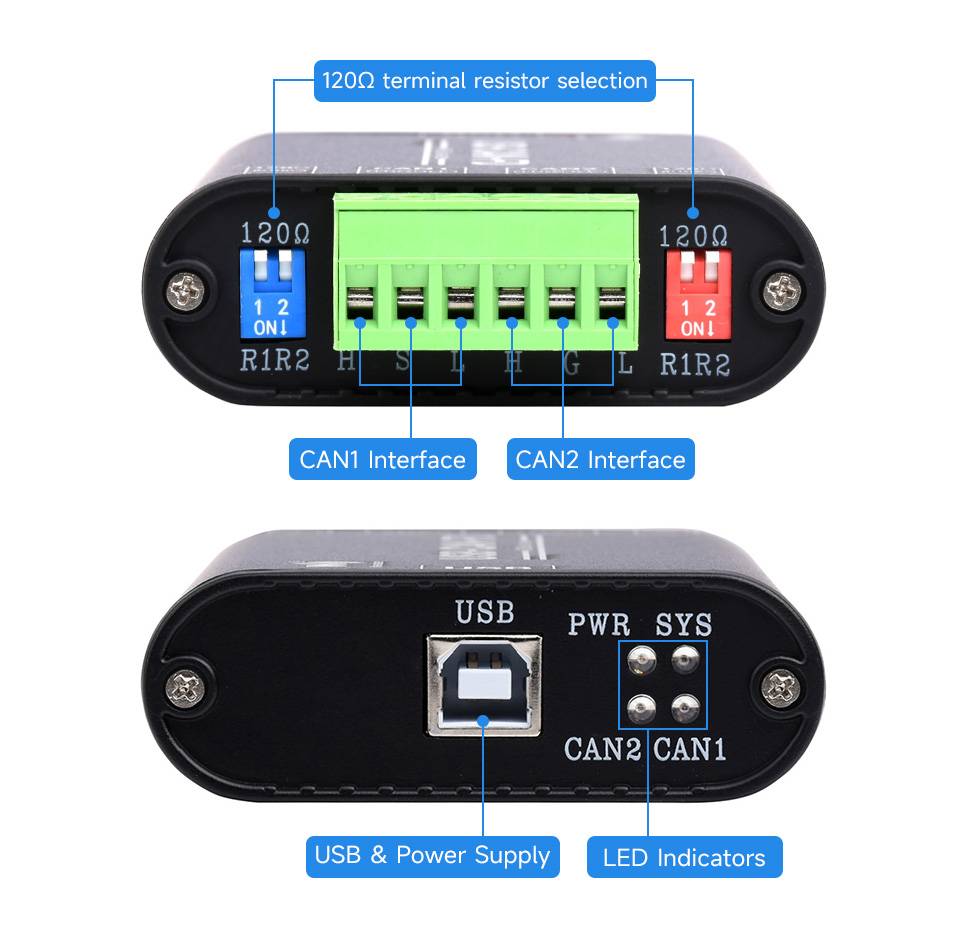

Anschlusswiderstand jeder Dose/Can FD-Kanal verfügt über zwei eingebaute 120 ?-Anschlusswiderstände, die durch Switch
aktiviert werden können. Baud Rate 100Kbit/s ~ 5 Mbit/s (konfigurierbar über Software)
Protokollunterstützung CAN2.0A, CAN2.0B und ISO 11898-1 CAN FD Protocol V.1.0
Übertragungsgeschwindigkeit Die Empfangs- und Sendengeschwindigkeit jedes Dose/Dose -FD -Kanals kann 20000 Frames/S und 5000 Frames/S erreichen
Puffer 1500 Frames empfangen Puffer und 64 Frames senden Puffer pro Kanal

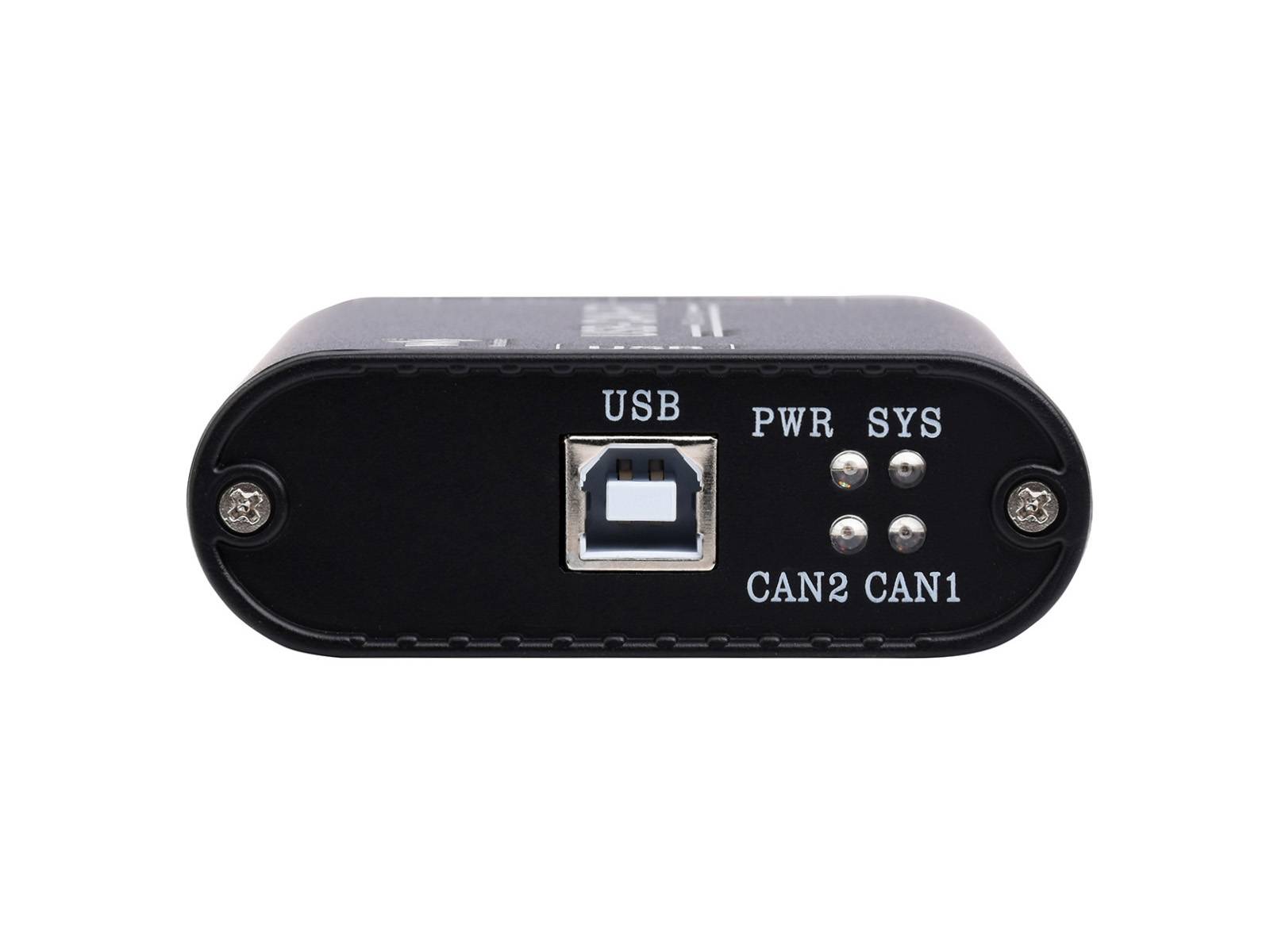

Indikatoren
PWR: Power Indicator
SYS: -Systemstatusanzeige, normalerweise aus; bleibt weiter, wenn ein Busfehler
vorliegt CAN1: CAN1 -Kanalanzeige
CAN2: CAN2 -Kanalanzeige


Systemunterstützung: Windows XP/7/8/10/11 (32/64 Bits)
Betriebstemperatur: -40 ~ 85 ?
Gehäusematerial: Aluminiumlegierung Fall + 3D Flame-Retardant Isolierblätter auf beiden Seiten
Abmessungen: 104 x 70 x 25 mm

Wiki: www.waveshare.com/wiki/usb-can-fd lieferumfang
USB-Can-FD x1
USB -Stecker ein Stecker zum Eingeben von B -Steckerkabel x1
4Pin Kabel x1
Schraubendreher x1
