Name: Weidmüller Halbleiterrelais 1127420000 1 A Schaltspannung (max.): 240 V/AC 10 St.
Brand: Weidmüller
SKU: 200750
Availability: BackOrder

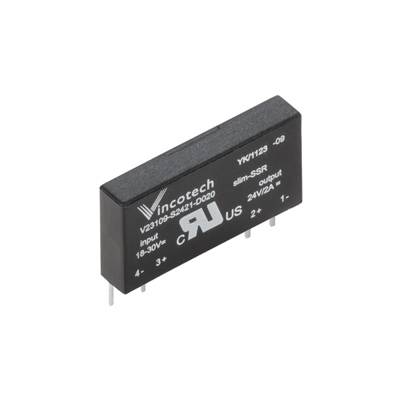

Ein schwarzes elektronisches Relaismodul mit weißen Markierungen und Diagrammen, das in ein elektrisches System integrierbar ist.

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

24 V/DC

24 V/AC

Steuerspannung (max.)

24 V/DC

24 V/AC

Schaltspannung (max.)

240 V/AC

Datenblatt (PDF)

Lieferung Mo., 18. Jan. 2027

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (31,91 € / Stück)

376,50 €

-15 %

319,08 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Solid-State Relais

Industrieverpackung mit 10 Stück

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Lagertemperatur, max.: 70 °C
Lagertemperatur, min.: -40 °C
Statusanzeige: LED grün
Einschaltverzögerung: < 11 ms
Ausschaltverzögerung: < 11 ms
Spannungsfall bei max. Last: ≤ 1,6 V
Leckstrom: < 1,5 mA
Kurzschlussfest: Nein
Farbe: schwarz
Bemessungsspannung: 300 V
Überspannungskategorie: III
Kriech- und Luftstrecke Steuerseite - Lastseite: ≥ 5,5 mm
Stehstoßspannung: 6 kV (1,2/50 µs)
Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
MTTF: 1.010 Years
Ein- / Ausschaltspannung: 18 V / 12 V AC 14 V / 13 V DC
Schutzschaltung: Gleichrichter
min. Schaltstrom: 20 mA
Schutzschaltung Lastseite: RC-Glied
max. Schaltfrequenz (AC Steuerspannung): 3 Hz
Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Verschmutzungsgrad: 2
Spannungsfestigkeit Steuerseite - Lastseite: 2,5 kVeff
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Klingenmaß: Gr. PH0
max. Schaltfrequenz (DC Steuerspannung): 3 Hz
Anzugsdrehmoment, max.: 0,4 Nm
Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
Spulenspannung Ersatzrelais: 24 V DC

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: TOS 24VUC 230VAC1A

Anschluss: Schrauben

Steuerspannung (min.): 24 V/DC
24 V/AC

Steuerspannung (max.): 24 V/DC
24 V/AC

Steuerspannungs-Bereich: 24, 24 - 24, 24 V/DC, V/AC

Steuerstrom (max.): 10 mA

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 240 V/AC

Last-Strom (max.): 1 A

Max. Schaltleistung: 154 mW

Ausgangsspannung (min.): 24 V/AC

Ausgangsspannung (max.): 240 V/AC

Ausgangsstrom (max.): 1 A

Kontaktart: 1 Schließer

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

: IP20

Breite: 6.4 mm

Höhe: 89.6 mm

Tiefe: 87.8 mm

Gewicht: 31.4 g

Industrieverpackung: Ja

Dauerstrom (max.): 1 A

Inhalt: 10 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 200750 Weidmüller Halbleiterrelais 1127420000 1 A Schaltspannung (max.): 240 V/AC 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 200750 Weidmüller Halbleiterrelais 1127420000 1 A Schaltspannung (max.): 240 V/AC 10 St.

Beschreibung

Solid-State Relais. TERMSERIES, Nennsteuerspannung: 24 V UC ±10 % , Nennschaltspannung: 24 V AC ... 250 V AC, Nennschaltstrom: min. 20 mA / max. 1 A, Schraubanschluss.

Lieferumfang

Geliefert wird: Weidmüller Optokoppler Termseries TOS 24VUC 230VAC1A, Verpackungseinheit: 10 Stk., EAN: 4032248909155

Beschreibung

Solid-State Relais. TERMSERIES, Nennsteuerspannung: 24 V UC ±10 % , Nennschaltspannung: 24 V AC ... 250 V AC, Nennschaltstrom: min. 20 mA / max. 1 A, Schraubanschluss.
