Weidmüller Halbleiterrelais 8937930000 0.05 A Schaltspannung (max.): 5 V/DC 1 St. kaufen

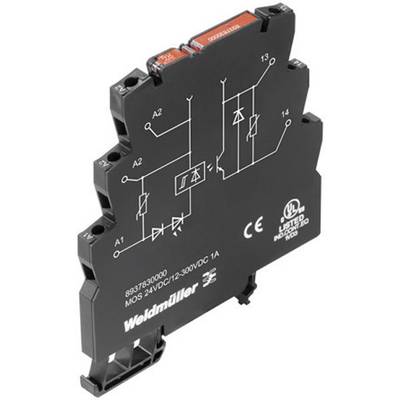

Schwarzes Weidmüller Relaismodul, Modellnummer 8937930000, für 24V bis 300V Gleichstrom, 1A, zeigt Schaltplan-Symbole oben.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

12 V/DC

Steuerspannung (max.)

28 V/DC

Schaltspannung (max.)

5 V/DC

Datenblatt (PDF)

Sofort-Lieferung Di., 14. Juli

23 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (28,01 € / Stück)

28,01 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Kurzbeschreibung

Diese Relais- und Optokopplervarianten dienen der Trennung und Kopplung digitaler Ein- und Ausgabesignale in industriellen Automatisierungsanwendungen. Ihre schlanke Bauform ermöglicht den Einsatz in Unterverteilern oder Schaltschränken. Die MOS 12-28VDC/5VTTL-Varianten zeichnen sich durch ihre hohe Zuverlässigkeit und lange Lebensdauer aus.

TTL-Baustein MICROOPTO

Highlights & Details

Minioptokopplermodul,Optokoppler,Optokopplermodul

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Lagertemperatur, max.: 60 °C
Lagertemperatur, min.: -40 °C
Statusanzeige: LED grün
Einschaltverzögerung: typ. < 1 µs
Ausschaltverzögerung: typ. < 4 µs
Spannungsfall bei max. Last: 90 mV
Leckstrom: < 1 µA
Kurzschlussfest: Nein
Farbe: schwarz
Bemessungsspannung: 300 V
Überspannungskategorie: III
Kriech- und Luftstrecke Steuerseite - Lastseite: > 3 mm
Stehstoßspannung: 4 kV (1,2/50 µs)
Feuchtigkeit: 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung
MTTF: 2.047 Years
Ein- / Ausschaltspannung: 10.7 V / 10.6 V DC
Schutzschaltung: Varistor, Verpolungsschutz
Lastkategorie: LC A
Schutzschaltung Lastseite: Varistor
Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Verschmutzungsgrad: 2
Spannungsfestigkeit Steuerseite - Lastseite: 3 KVeff / 1 Min.
Abisolierlänge Bemessungsanschluss: 7 mm
Klemmbereich, Bemessungsanschluss: 2,5 mm²
Klemmbereich, min.: 0,5 mm²
Klemmbereich, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
Klingenmaß: 0,6 x 3,5 mm
max. Schaltfrequenz (DC Steuerspannung): 100 kHz
Anzugsdrehmoment, min.: 0,4 Nm
Anzugsdrehmoment, max.: 0,6 Nm

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: MOS 12-28VDC/5VTTL

Anschluss: Schrauben

Steuerspannung (min.): 12 V/DC

Steuerspannung (max.): 28 V/DC

Steuerspannungs-Bereich: 12 - 28 V/DC

Schaltspannung (min.): 5 V/DC

Schaltspannung (max.): 5 V/DC

Last-Strom (max.): 0.05 A

Max. Schaltleistung: 150 mW

Ausgangsspannung (max.): 5 V/DC

Ausgangsstrom (max.): 0.05 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 6.1 mm

Höhe: 88.1 mm

Tiefe: 97.8 mm

Gewicht: 34 g

Dauerstrom (max.): 0.05 A

Inhalt: 1 St.

: TRUE

Dokumente & Downloads

Datenblatt

Datenblatt 505476 Weidmüller Halbleiterrelais 8937930000 0.05 A Schaltspannung (max.): 5 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 505476 Weidmüller Halbleiterrelais 8937930000 0.05 A Schaltspannung (max.): 5 V/DC 1 St.

Beschreibung

Diese Relais- und Optokopplervarianten lassen sich bei Anwendungen in der Industrieautomation zur Trennung und Kopplung von digitalen Ein- und Ausgabesignalen einsetzen. Die schmale Bauform prädestiniert sie für den Einsatz in Unterverteilern oder in Schaltschränken.
