4-Kanal 4425A Elektro- und Hybrid Kit im Koffer

4-Kanal 4425A Elektro- und Hybrid Kit im Koffer-0
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
16 Stück
Verkauf durch  Conrad ElectronicVersand durch  PCI Diagnosetechnik GmbH & Co. KG
Gesamt
6.691,86 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

4-Kanal 4425A Elektro- und Hybrid Kit im Koffer

Technische Daten

Typ

Pico

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 894681463 4-Kanal 4425A Elektro- und Hybrid Kit im Koffer

Garantiebedingungen

Garantiebedingungen 894681463 4-Kanal 4425A Elektro- und Hybrid Kit im Koffer

Beschreibung

Dieses neue Kit ist für Techniker gedacht, die an Elektro- und Hybridfahrzeugen arbeiten müssen. Es kann aber auch für herkömmliche Verbrennungs-Fahrzeuge oder andere Maschinen, die mit dieser Technik ergänzt wurden, hervorragend eingesetzt werden.

Das Kit wird durch eine neue Reihe von geführten Tests unterstützt, die laufend ergänzt werden, sobald neue Systeme, Verfahrensabläufe und Funktionsstörungen an diesen Fahrzeugen bekannt werden.

Die Hauptbestandteile des Kits sind 3 Hochstrommesszangen, ein 2-poliger Spannungsprüfer, ein Isolationsprüfer, sowie eine Hochspannungs-Messsonde. Wie bei allen Kits kann dieses Zubehör auch mit anderen Kits verwendet werden.

Ausführung

  • Modell PicoScope 4425A
  • Bandbreite 20 MHz
  • Kanäle 4 (galvanisch getrennt)
  • Vertikale Auflösung 12 bit
  • Erweiterte vertikale Auflösung 16 bit
  • Genauigkeit DC ± 1% der Gesamtskala
  • Empfindlichkeit 10 mV/div bis 40 V/div
  • Eingangsbereiche (volle Skala) ± 50 mV bis ± 200 V in 12 Bereichen
  • Eingangsimpedanz 1 MOhm parallel mit 24 pF
  • Eingangstyp Potenzialfreier, einpoliger Steckverbinder PicoBNC+
  • Eingangskopplung AC/DC über die Software wählbar
  • Eingang Überspannungsschutz ± 250 V (DC + AC Spitze)
  • Maximale Abtastrate (Einzelschuss) 1 verwendeter Kanal 2 verwendete Kanäle 3 oder 4 verwendete Kanäle 400 MS/s200 MS/s100 MS/s
  • Pufferspeicher 250 M Abtastungen, gemeinsam von den aktivierten Kanälen genutzt
  • Wellenformpuffer Bis zu 10.000 Wellenformen
  • Zeitbasisbereiche 5 ns/div bis 5000 s/div
  • Unterstützte Sprachen Čeština, Dansk, Deutsch, English (United Kingdom), English (United States), Español (España), Español (México), Français (Canada), Français (France), Hvratski, Italiano, Magyar, Nederlands, Norsk bomål, Polski, Português (Brasil), Português (Portugal), Română, Slovenŝĉina, Srpski, Suomi, Svenska, Türkçe, Ελληνικά, Български, Русский, 한국어, 中文 (简体), 中文 (繁體), 日本語

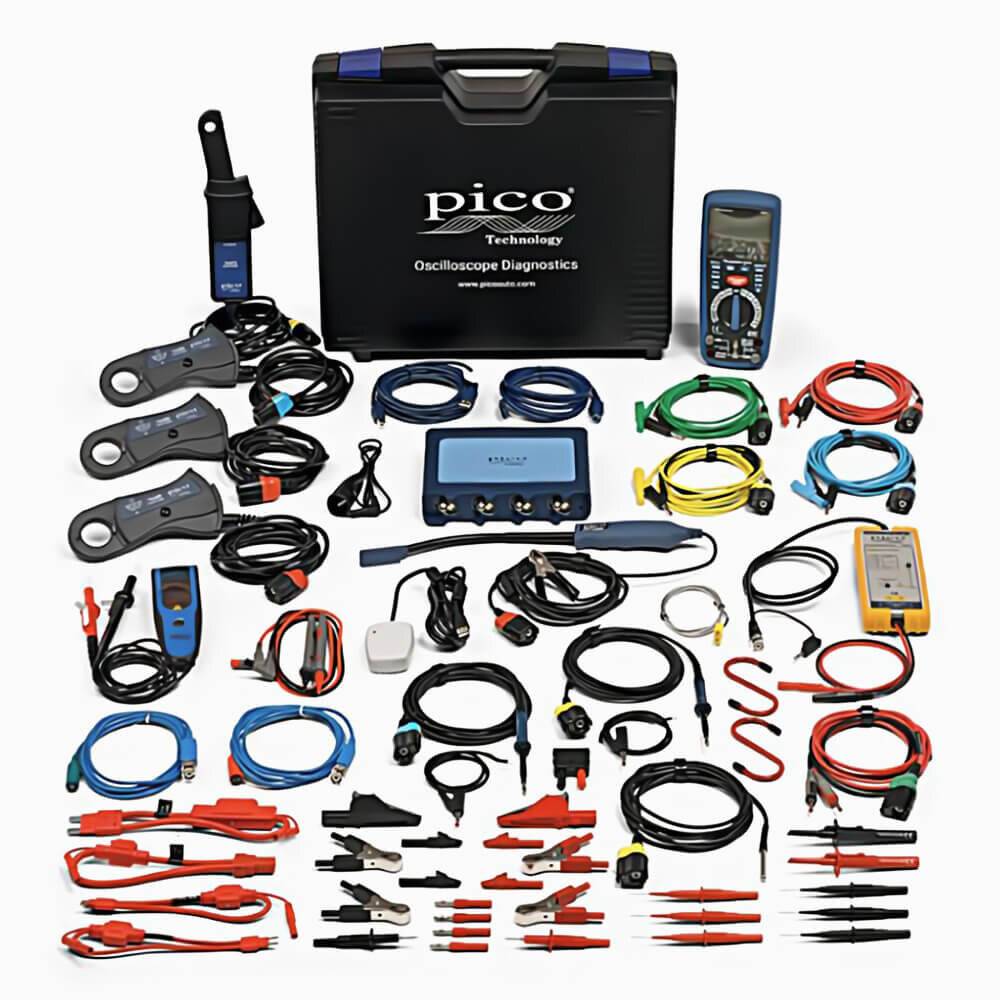

Lieferumfang

  • 1x USB-2 Kabel 4,5 m Blau
  • 2x "S" Haken
  • 1x Koffer
  • 1x 4-Kanal PicoScope 4425A
  • 1x Multimeter Prüfspitze (schwarz)
  • 1x Multimeter Prüfspitze (rot)
  • 2x Kleine Krokodilklemme (schwarz)
  • 2x Kleine Krokodilklemme (rot)
  • 1x Große Delfinklemme 1000V CATIII (schwarz)
  • 1x Große Delfinklemme 1000V CATIII (rot)
  • 4x 4 mm Bananenstecker-Adapter, geschützt auf ungeschützt (rot)
  • 1x Verlängerungsadapter für Standard-ATC-Sicherung
  • 1x Verlängerungsadapter für Mini-ATC-Sicherung
  • 1x Differential Teilertastkopf: x20/x200 25MHz 1400V CATIII
  • 1x USB 3.0 Kabel Blau 1,8 m
  • 2x Batterie Klemme (rot)
  • 2x Batterie Klemme (schwarz)
  • 1x Verlängerungsadapter für JCASE Sicherung
  • 1x Verlängerungsadapter für MAXI Sicherung
  • 1x Parksensoren Detektor 2 m
  • 1x Keyless Entry Trägersignal Detektor 3 m
  • 3x PicoBNC+ Strommesszange 2000A AC/DC
  • 1x PicoBNC+ linearer Temperaturfühler mit großem Messbereich
  • 1x PicoBNC+ (COP) Zündspulen- und Signal-Tastkopf
  • 2x PicoBNC+ Automotive 10:1 Messleitung & Adapter
  • 1x PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm Blau
  • 1x PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm Rot
  • 1x PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm Grün
  • 1x PicoBNC+ 3 m Messleitung, permanent Masse, 4 mm Gelb
  • 1x PicoBNC+ Widerstandsmessleitung
  • 3x 1000V Backpinning-Sonde (schwarz)
  • 3x 1000V Backpinning-Sonde (rot)
  • 1x Pico 2-poligen Spannungstester
  • 1x Pico Isolationsmessgerät
  • 1x PicoBNC+ Strommesszange 60A AC/DC
