ABB AF26-30-00-13 Schalter 4 Schließer 11 kW 100 V 26 A 1 St. kaufen

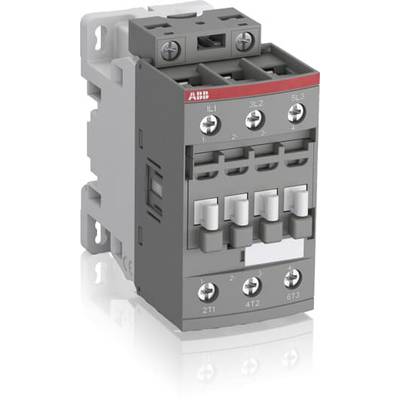

'Schützgerät mit mehreren Anschlüssen. Markiert mit 'ABB'. Vertikale Anordnung. Verwendet in elektrischen Steuerungssystemen.'

Produkt-Art

Schalter

Polzahl

3polig

Nennspannung

100 V

Laststrom

26 A

Leistung

11 kW

Datenblatt (PDF)

Lieferung Do., 3. Sept.

11 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (57,13 € / Stück)

57,13 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

AF26-30-00 Schütz 100-250V AC/DC

100..250 V, 100 V, AC/DC, 3, Schraubanschluss, 690 V, 45 A, 26 A, 11 kW, 7,457 kW, Geeignet für Reiheneinbau: nein, 45 mm, 86 mm

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 100 VBemessungssteuerspeisespannung Us bei DC: 100 VSpannungsart zur Betätigung: AC/DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 690 VBetriebsspannung bei AC 60 Hz: 690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 26 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWBemessungsbetriebsleistung NEMA: 7,457 kWGeeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 86 mmTiefe: 86 mmVerpackungseinheit: 1 StückMaße (cm): 87 × 87 × 47Bruttogewicht: 0,31 kg, Nettogewicht: 0,31 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Schalter

Typ: AF26-30-00-13

Polzahl: 3polig

Kontaktart: 4 Schließer

Nennspannung: 100 V

Steuerspannung (min.): 100 V/AC

Steuerspannung (max.): 250 V/AC

Steuerspannungs-Bereich: 100 - 250 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 26 A

Laststrom: 26 A

: 11 kW

Anschluss: Schrauben

Breite: 45 mm

Höhe: 86 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 86 x 86 mm

Inhalt: 1 St.

: 45

: 86 mm

: 86 mm

: FALSE

: 11 kW

: 3

: 0

: 0

: 0

: 26 A

: 45 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 7.457

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2321209 ABB AF26-30-00-13 Schalter 4 Schließer 11 kW 100 V 26 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2321209 ABB AF26-30-00-13 Schalter 4 Schließer 11 kW 100 V 26 A 1 St.

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
