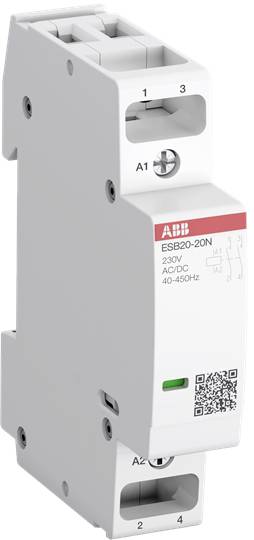

ABB ESB20-20N-01 Installationsschütz 2 Schließer 220 V, 250 V 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Installationsschütz
Polzahl
2polig
Nennspannung
220 V
250 V
Typ
ESB20-20N-01
Kontaktart
2 Schließer
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ESB20-20N-01 Installationsschütz 20 A, 2S/0Ö, 24 V AC/DC
- Bemessungs-/Laststrom: 20 A
- Produkttyp: Sonstiges Relais
- Typ: Sonstiges Relais
Eco contribution recycling symbols
Technische Daten
- Bemessungsbetriebsspannung: 220..250 VBemessungsbetriebsstrom: 20 AGebrauchskategorie nach EN IEC 60947-4-1: AC-1Bemessungsbetätigungsspannung: 24 VSpannungsart der Betriebsspannung: AC/DCSpannungsart der Betätigungsspannung: AC/DCAnzahl der Kontakte als Schließer: 2Schieber für Handschaltung: neinBreite in Teilungseinheiten: 1Einbautiefe: 58 mmZusatzeinrichtungen möglich: jaMit Tag-/Nachtfunktion: neinBrummfrei: jaSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 20 × 88 × 71Bruttogewicht: 0,14 kg, Nettogewicht: 0,14 kgECLASS 7: Installationsschütz für Reiheneinbau (27142308)
- Produkt-Art
Installationsschütz
- Typ
ESB20-20N-01
- Polzahl
2polig
- Kontaktart
2 Schließer
- Hilfskontaktart
2 Schließer
- Nennspannung
220 V
250 V
- Dauerstrom (max.)
20 A
IP20
- Breite
20.0000 mm
- Höhe
88.0000 mm
- Tiefe
71.0000 mm
- Abm.
(B x H x T) 20.0000 x 88.0000 x 71.0000 mm
- Inhalt
1 St.
58 mm
220-250 V
1
7
FALSE
AC/DC
AC/DC
IP20
20 A
TRUE
0
2
24-24 V
TRUE
FALSE
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3104904 ABB ESB20-20N-01 Installationsschütz 2 Schließer 220 V, 250 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3104904 ABB ESB20-20N-01 Installationsschütz 2 Schließer 220 V, 250 V 1 St.
Beschreibung
2-polige Schütze ESB20..N mit 18 mm Baubreite steuern 1-phasige Lasten bis 20 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Sie können ohne Abstand nebeneinander angereiht werden.
Ein als Zubehör linksseitig anbaubarer Hilfsschalter ergänzt das Sortiment.
ESB20..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.
Ein als Zubehör linksseitig anbaubarer Hilfsschalter ergänzt das Sortiment.
ESB20..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.
Ausführung
- Ausstattung: 220..250 V, 24 V, AC/DC, AC/DC
Lieferumfang
- Geliefert wird: ABB Stotz S&J Installationsschütz 20A 24V AC/DC ESB20-20N-01 R0120, Verpackungseinheit: 1 Stk., EAN: 3471523007352
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
