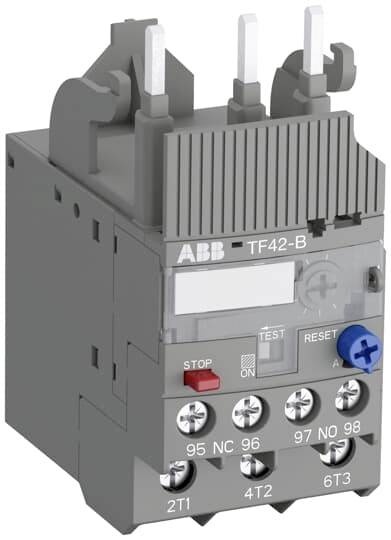

ABB TF42-10B Überlastrelais 1 Schließer, 1 Öffner, 1 Wechsler 1 St.

TF42-B sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38A in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.
TF42-B werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.
TF42-B haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch.
