Chauvin Arnoux C.A 8436 Netz-Analysegerät 3phasig, 1phasig mit Loggerfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
5.544,00 €
3
2% = 135,12 €
5.408,88 €
5
3% = 180,15 €
5.363,85 €
10
4% = 225,19 €
5.318,81 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (5.544,00 € / Stück)
5.544,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 8436 Leistungs- und Energieanalysator
- Sämtliche Spannungs-, Strom- und Leistungsparameter eines Netzes messen

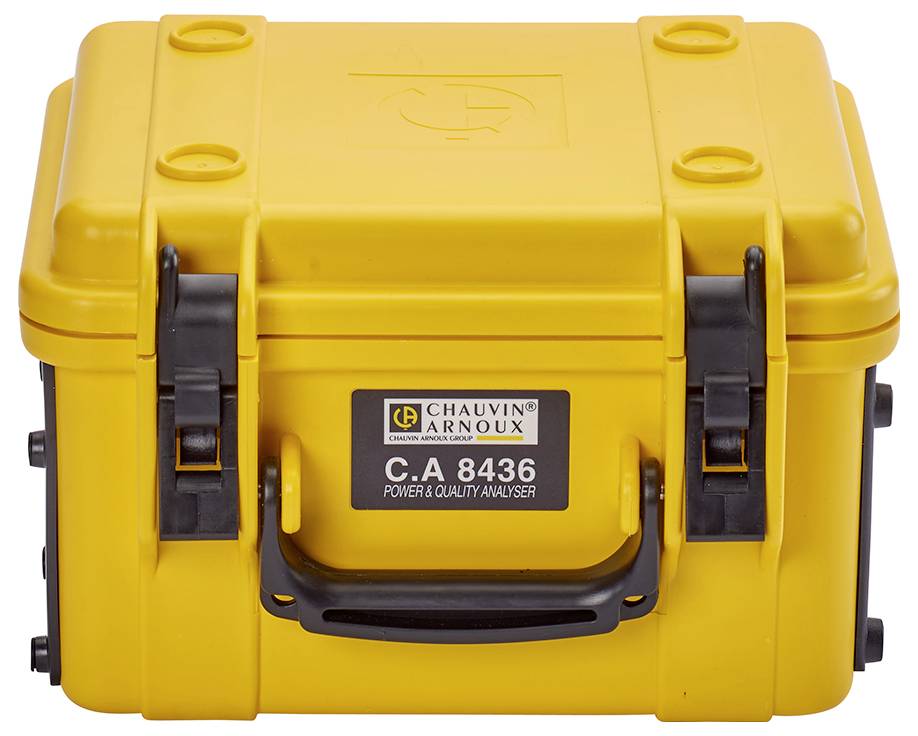

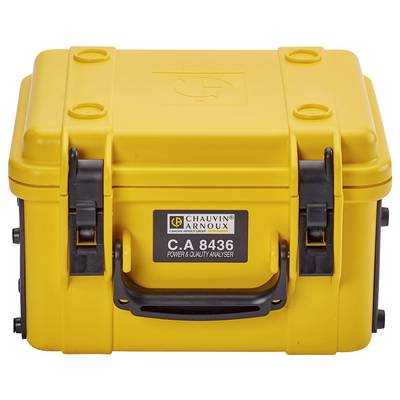

- Im baustellen- und allwettertauglichen Gehäuse mit Schutzart IP67
- Sofortige Anzeige der wichtigsten Netzqualitätsparameter
- Alle Netzqualitätsparameter, Transienten (210), Alarme und Wellenformen simultan erfassen und aufzeichnen
- Inklusive Inrush-Modus mit bis zu 10 Minuten für Einschaltströme
- Geliefert mit kostenfreier Software Power Analyser Transfer zur Konfigurierung des Geräts, Auslesen des Speichers sowie Anzeige der Messergebnisse und Analysen auf einem PC, Datenexport nach Excel

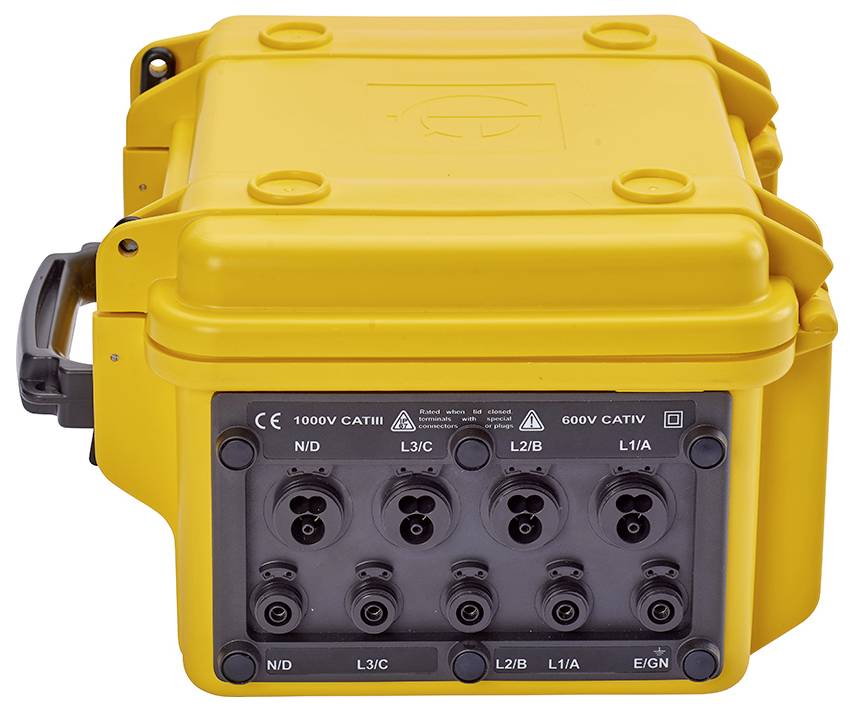

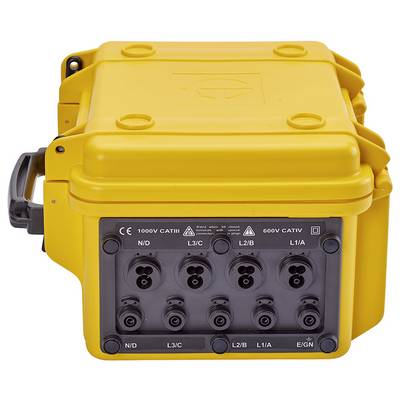

- 5 Spannungs- und 4 Strom-Eingänge
Eco contribution recycling symbols
Technische Daten
- Anzahl der Eingänge / Messkanäle 5U + 4I / 4U + 4I
- Spannung (TRMS AC+DC) 5 V...1000 V U-Wandlerverhältnis einstellbar bis 500 kV
- Strom (TRMS AC+DC) 100 mA bis 1400 ADC bzw. 6500 AAC (je nach Stromwandler)
- I-Wandlerverhältnis einstellbar von 10 mA bis 60 kA
- Frequenz 40 Hz…69 Hz
- Leistungen W, VA, var, VAD, PF, DPF, cos ϕ, tan ϕ
- Energie Wh, varh, VAh, VADh
- Oberschwingungen Ja
- THD Ja , bis zur 50. Ordnung mit Phasenlage
- Expert-Modus(1) - Ja
- Transienten 210
- Flicker Pst, Plt
- Inrush-Modus (Anlaufströme) Ja, bis 10 Minuten
- Unsymmetrie Ja
- Aufzeichnung aller Parameter mit 1 s Speicherintervall ca. 1 Monat
- einer Auswahl an Parametern mit 10 min. Speicherintervall mehrere Jahre
- Min/Max-Aufzeichnung: Ja
- Peak-Werte: Ja
- Alarme 10000 in 40 Typen
- Phasendiagramm Automatisch
- Screenshots & Kurven 50
- Elektrische Sicherheit IEC 61010 1000 V CAT III / 600 V CAT IV
- Sprachen 25+
- Schnittstellen RS232
- optisch / USB (Option HX0055) USB Typ B

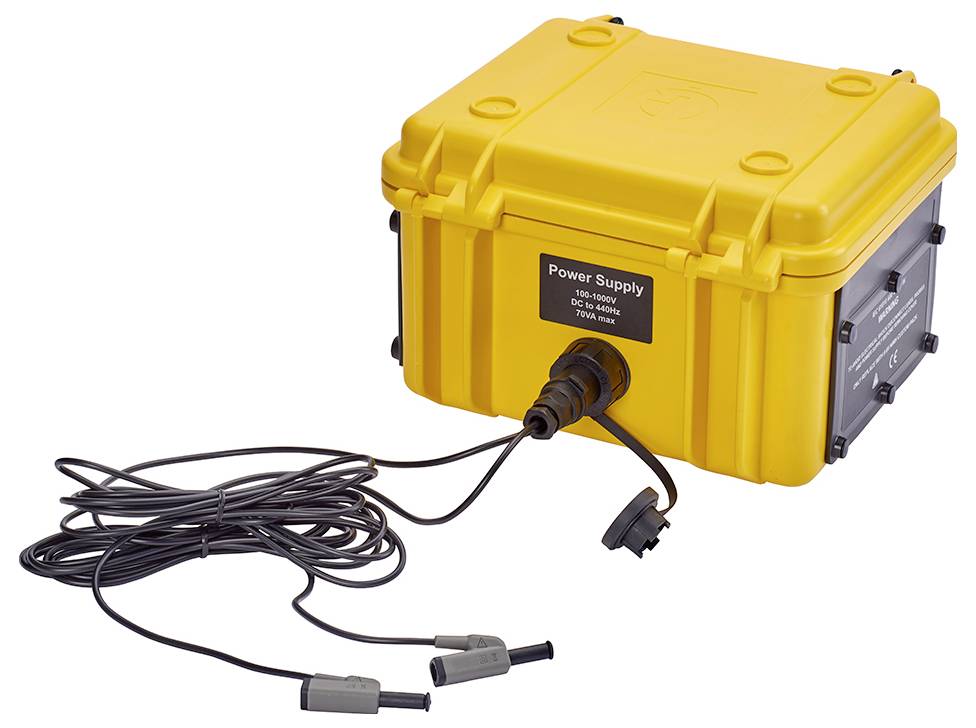

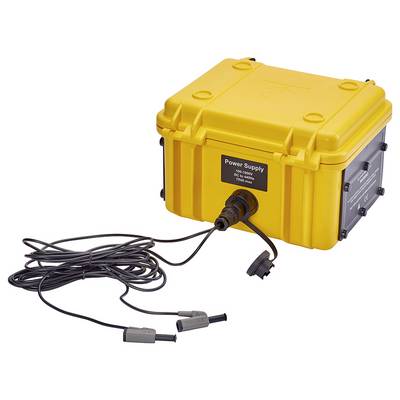

- Stromversorgung Wiederaufladbarer Akku 9,6V NiMH oder Netzgerät
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT III 1000 V
CAT IV 600 V
- Anzeige (Details)
TFT-Farbbildschirm ¼ VGA 320 x 240, Bilddiagonale 148 mm
- Phasen-Erkennung
Ja
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 18 x 27 x 25 cm
- Gewicht
3.7 kg
- Messart
3phasig
1phasig
- Besonderheiten
mit Loggerfunktion
- Breite
27 cm
- Höhe
25 cm
- Länge
18 cm
- Schnittstellen
USB
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1840847 Chauvin Arnoux C.A 8436 Netz-Analysegerät 3phasig, 1phasig mit Loggerfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1840847 Chauvin Arnoux C.A 8436 Netz-Analysegerät 3phasig, 1phasig mit Loggerfunktion
Beschreibung

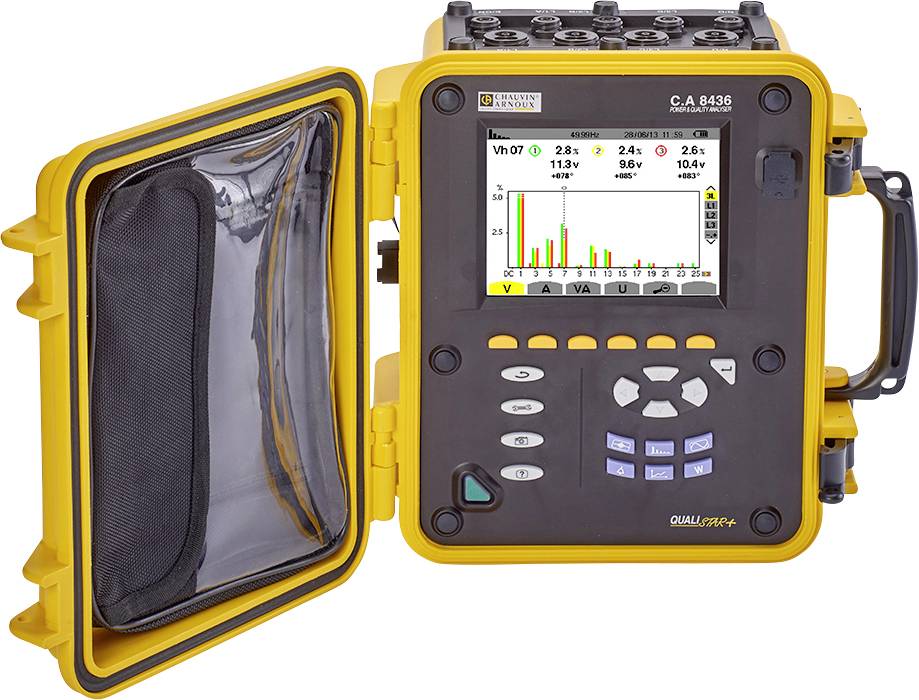

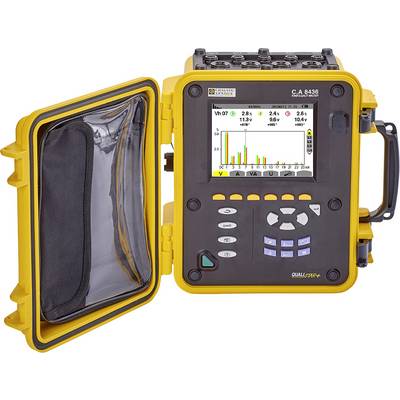

Der C.A 8436 Qualistar+ für alle Gelände und alle Jahreszeiten
Der Leistungsanalysator Qualistar+ kann zur Bestimmung der Spannungsqualität, zur schnellen Prüfung eines Stromnetzes und zur effizienten Analyse der Messwerte verwendet werden.
VERBESSERUNGEN + NEUHEITEN
Mit der Version C.A 8436 des Qualistar+ stehen neue starke Funktionen bereit:
• Inrush: mit 10 Minuten
• Berücksichtigung aller Gleichstrom-Komponenten
• Berechnung verzerrender Spannungen und Ströme
• Messung der Leistungen P, Q, S und D, jeweils gesamt und pro Phase
• Berechnung des Flickers Pst und Plt
• Große Auswahl an Maßeinheiten: kW, Joule, Tep Atom, Tep ohne Atom, BTU, toe, TEP usw.
• Es lassen sich bis zu 40 Alarme gleichzeitig festlegen.
• Speicher-Modus: Speicherung beginnt unmittelbar
• Ein ausgefeiltes Design für effizienteres Arbeiten.
Die Qualistar-Geräte wurden insbesondere für Wartungs- und Prüfdienste konzipiert und ermöglichen eine schnelle Prüfung der Spannungsqualität und eine leichte Auswertung der Messwerte.
Das Tastenfeld ist in leicht zuordenbare Zonen unterteilt (direkter Zugriff auf Funktionen, Pop-Up-Menüs,
Cursor usw.). Die Tastensymbole wiederholen sich auf dem großen Farbbildschirm (Diagonale von 148 mm). Die Anzeige-Modi sind strukturiert. Durch den direkten Zugriff ist ein effizienteres Arbeiten möglich.
Eigens entwickelte Gummistopfen gewährleisten eine optimale Gehäuse-Abdichtung des Analysators C.A 8436.
Der Leistungsanalysator Qualistar+ kann zur Bestimmung der Spannungsqualität, zur schnellen Prüfung eines Stromnetzes und zur effizienten Analyse der Messwerte verwendet werden.
VERBESSERUNGEN + NEUHEITEN
Mit der Version C.A 8436 des Qualistar+ stehen neue starke Funktionen bereit:
• Inrush: mit 10 Minuten
• Berücksichtigung aller Gleichstrom-Komponenten
• Berechnung verzerrender Spannungen und Ströme
• Messung der Leistungen P, Q, S und D, jeweils gesamt und pro Phase
• Berechnung des Flickers Pst und Plt
• Große Auswahl an Maßeinheiten: kW, Joule, Tep Atom, Tep ohne Atom, BTU, toe, TEP usw.
• Es lassen sich bis zu 40 Alarme gleichzeitig festlegen.
• Speicher-Modus: Speicherung beginnt unmittelbar
• Ein ausgefeiltes Design für effizienteres Arbeiten.
Die Qualistar-Geräte wurden insbesondere für Wartungs- und Prüfdienste konzipiert und ermöglichen eine schnelle Prüfung der Spannungsqualität und eine leichte Auswertung der Messwerte.
Das Tastenfeld ist in leicht zuordenbare Zonen unterteilt (direkter Zugriff auf Funktionen, Pop-Up-Menüs,
Cursor usw.). Die Tastensymbole wiederholen sich auf dem großen Farbbildschirm (Diagonale von 148 mm). Die Anzeige-Modi sind strukturiert. Durch den direkten Zugriff ist ein effizienteres Arbeiten möglich.
Eigens entwickelte Gummistopfen gewährleisten eine optimale Gehäuse-Abdichtung des Analysators C.A 8436.
Lieferumfang
- 1 Tasche Nr. 21
- 1 USB-Kabel
- 1 Netzkabel IP67
- 5 Spannungsmessleitungen 3 m lang IP 67 BB196
- 5 Krokodilklemmen (verriegelbar)
- 1 Satz mit 12 farbigen Kennzeichnungsteilen für Messleitungen und Anschlussbuchsen
- 1 Bildschirm-Kratzschutzfolie (bereits angebracht)
- 1 Sicherheitsdatenblatt
- 1 CD mit Bedienungsanleitung in mehreren Sprachen
- 1 CD mit der Auswertesoftware (Power Analyser Transfer)
