Chauvin Arnoux CA 8345 Netz-Analysegerät 3phasig Grafisches Display, mit Loggerfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
6.451,00 €
3
2% = 157,22 €
6.293,78 €
5
3% = 209,63 €
6.241,37 €
10
4% = 262,03 €
6.188,97 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (6.451,00 € / Stück)
6.451,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 8345 Leistungs- und Netzqualitätsanalysator Klasse A mit PA40W-2
- Netzqualitätsanalysator der Klasse A, vollständig konform zur IEC 61000-4-30
- Ausführung mit Netz-/Ladegerät PA40W-2 zur Versorgung des Geräts bei langen Einsätzen über Steckdose und zum Nachladen des Akkus
- Sehr leistungsstark: Gleichzeitige Aufzeichnung und Berechnung von hunderten von Parametern alle 10 (50 Hz) bzw. 12 (60 Hz) Perioden

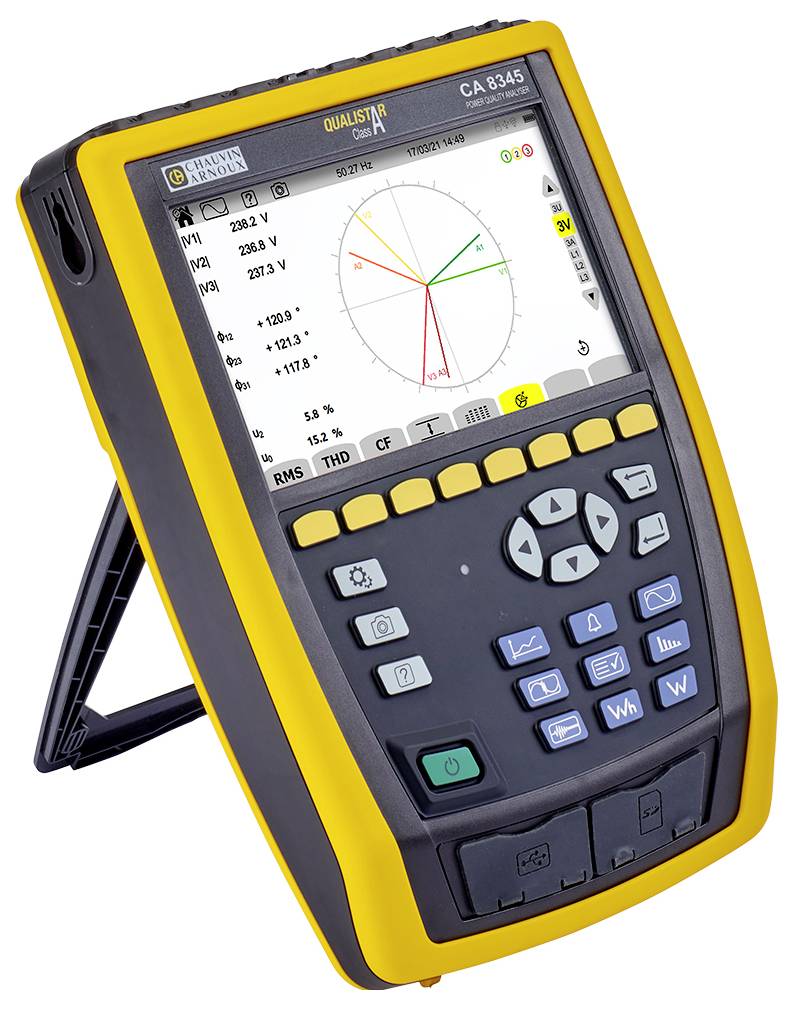

- Handliches Gerät mit großem Farb-Touchscreen, intuitiver Benutzeroberfläche und Echtzeitanzeige
- Vielfältige Auswahl an Stromwandlern für die Messung von Strömen unterschiedlicher Stärke ab 5 mA bis zu 10 kA
- Viele Kommunikationsmöglichkeiten: USB-Stick, SD-Karte, USB, Ethernet, WLAN, Webserver zur Fernbedienung, …
- Power Analyser Transfer Software zur Gerätekonfiguration, Datenübertragung und -auswertung
Eco contribution recycling symbols
Technische Daten
- Produkt-Art
Netz-Analysegerät
- Messkategorie

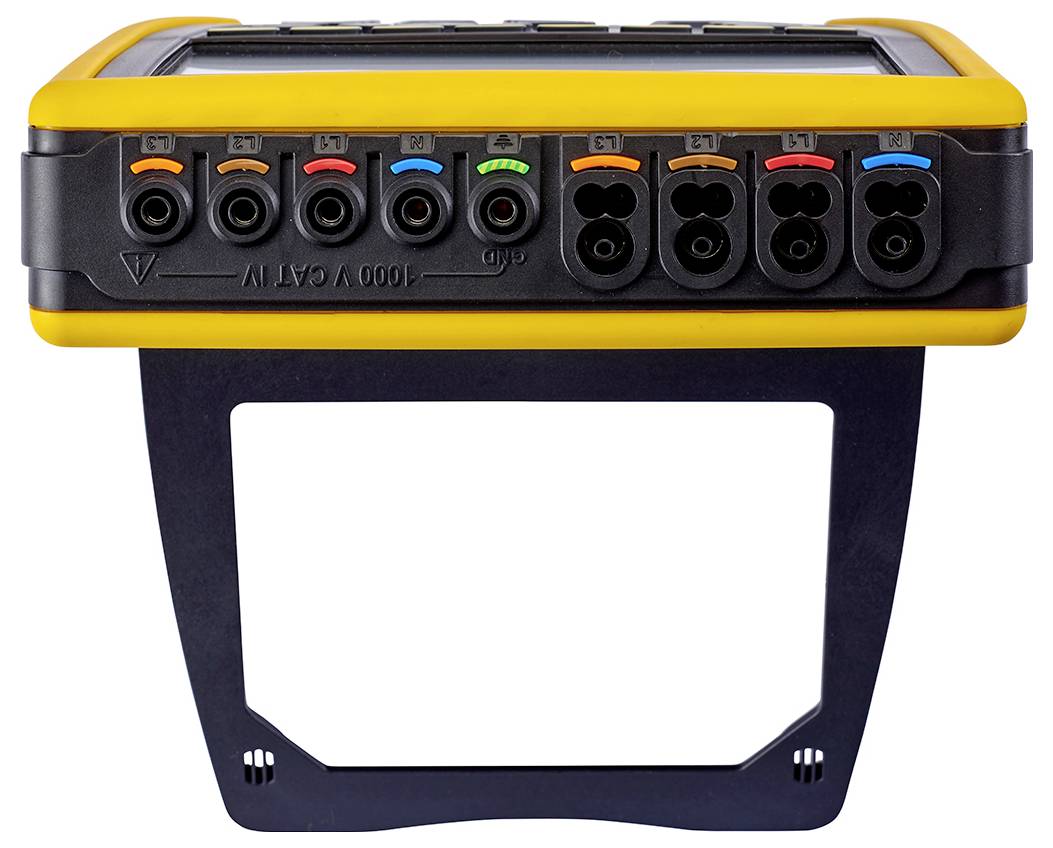

CAT IV 1000 V
- Anzeige (Details)
7-Zoll-Farb-LCD-Touchscreen (WVGA)
- Phasen-Erkennung
Ja
- Schutzleiter-Erkennung
Ja
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 28.5 x 5.5 x 20 cm
- Gewicht
1.9 kg
- Messart
3phasig
- Besonderheiten
Grafisches Display
mit Loggerfunktion
- Breite
5.5 cm
- Höhe
20 cm
- Länge
28.5 cm
- Schnittstellen
USB
WiFi
WLAN
SD-Karte
Ethernet
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3364181 Chauvin Arnoux CA 8345 Netz-Analysegerät 3phasig Grafisches Display, mit Loggerfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3364181 Chauvin Arnoux CA 8345 Netz-Analysegerät 3phasig Grafisches Display, mit Loggerfunktion
Garantiebedingungen
Garantiebedingungen 3364181 Chauvin Arnoux CA 8345 Netz-Analysegerät 3phasig Grafisches Display, mit Loggerfunktion
Beschreibung
Der CA 8345 ist ein Leistungsanalysator und Spannungsqualitätsprüfer Class A.
Er gehört zur Serie der Qualistar+ Geräte, verfügt über eine komfortable Bedienoberfläche und ist einfach zu benutzen. Auf seinem großen LCD-Touchscreen-Farbbildschirm lässt sich jederzeit eine mehrsprachige Online-Hilfe aufrufen.

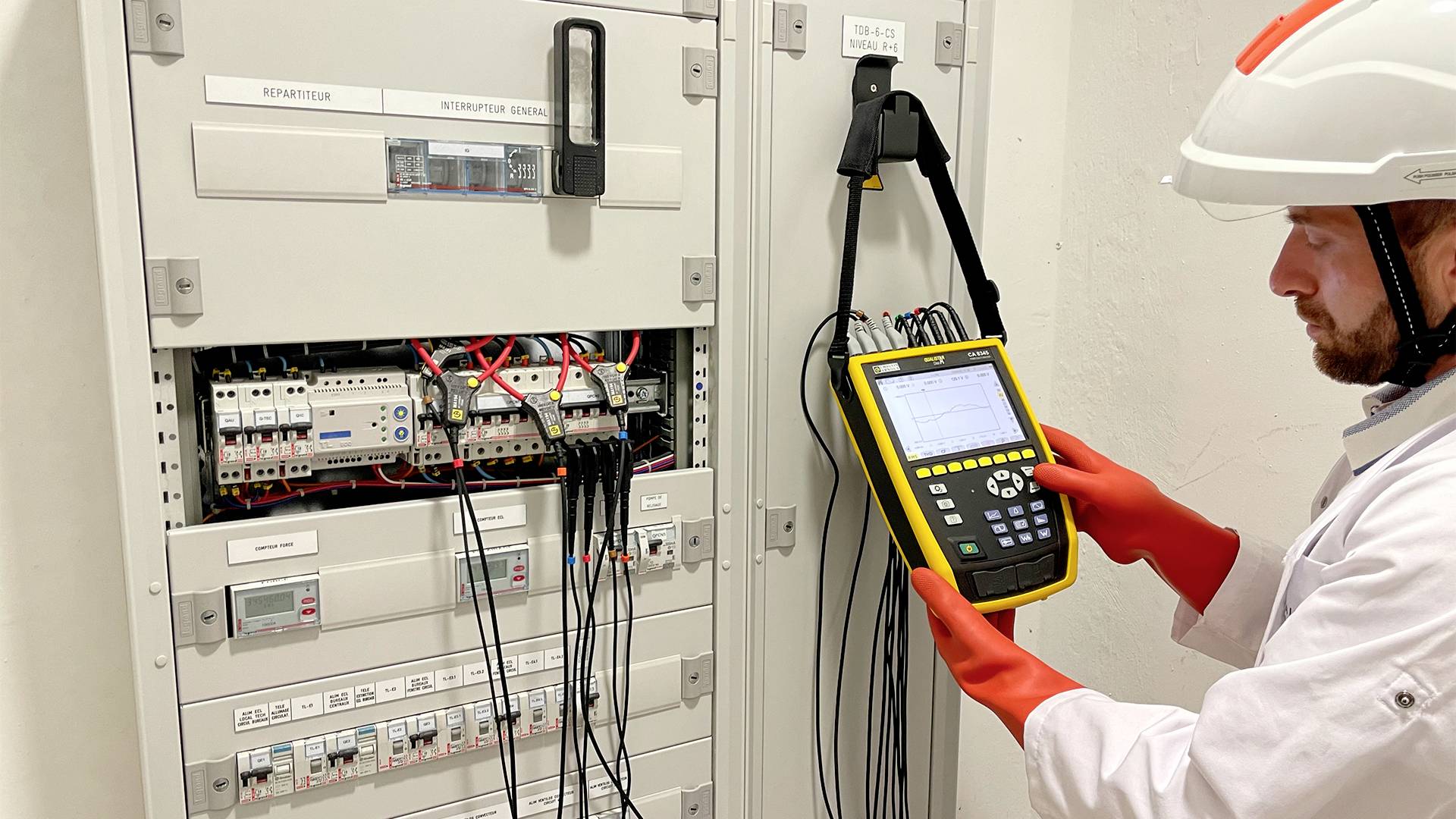

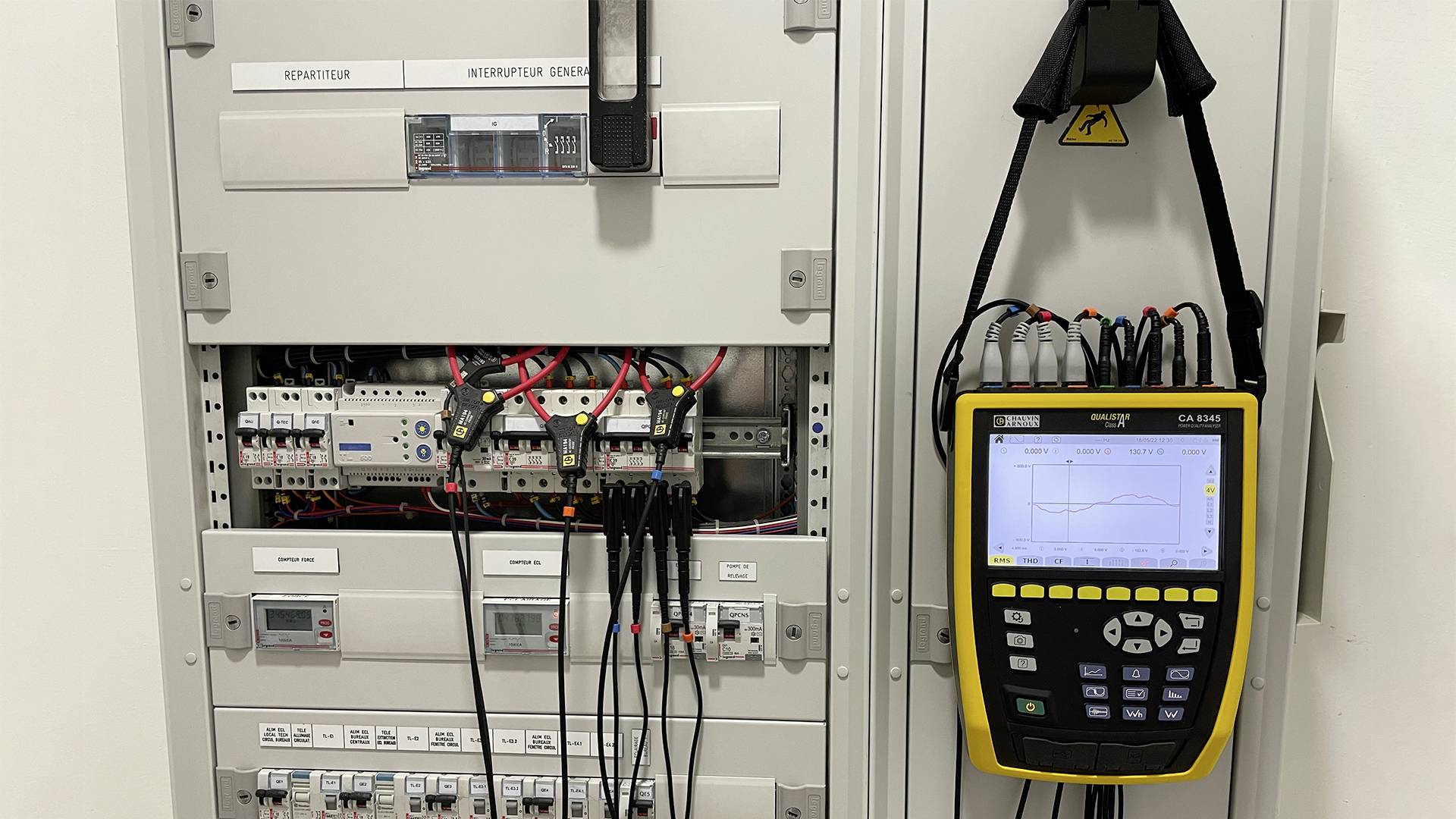

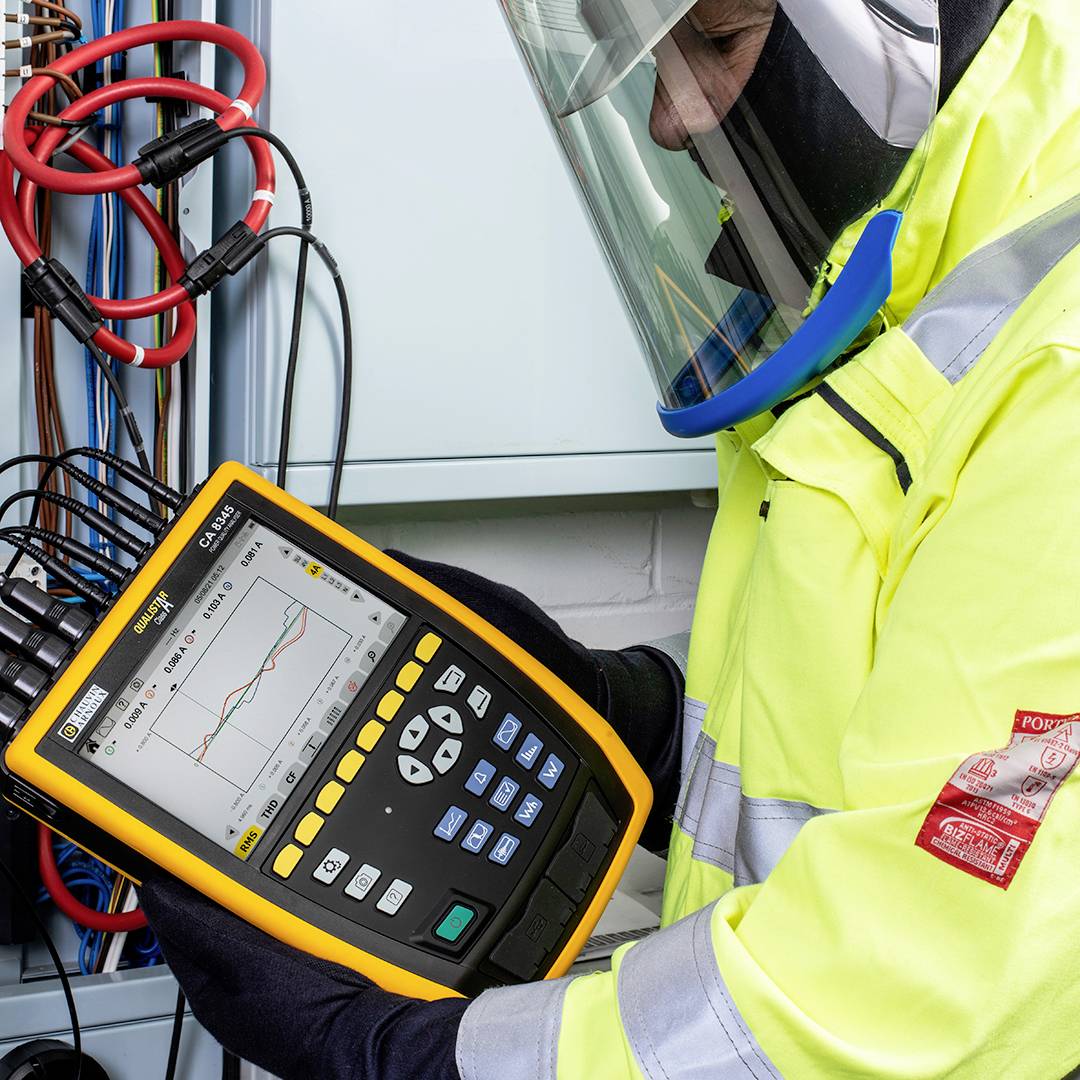

Das handliche Gerät ist besonders für Prüf- und Wartungsdienste von industriellen und gewerblichen Anlagen bestimmt. Es liefert sofort einen genauen Überblick über die wichtigsten Qualitätsmerkmale des elektrischen Netzes und ist wie alle Qualistar-Geräte für jeden Anlagentyp geeignet.
Um sicher zu gehen, erkennt der CA 8345 automatisch den Typ des angeschlossenen Stromsensors.
Die Messungen des CA 8345 zeichnen sich durch hohe Genauigkeit aus. Er berechnet aus ihnen viele Werte und verfügt über zahlreiche Bearbeitungsfunktionen. Damit bietet er dem Benutzer sämtliche Messwerte, die für die Überwachung von elektrischen Verteilungsnetzen und die Steigerung der Energieeffizienz notwendig sind. Auch die Kosten des verbrauchten Stroms lassen sich sehr schnell ermitteln.
Wie von der IEC 61000-4-7 verlangt, zeigt der Analysator die vorhandenen Oberschwingungen und die Zwischenharmonischen an. Gleichzeitig erkennt das Gerät auch die über das Netz laufenden Powerline-Ströme.
Der CA 8345 überwacht alle im Netz auftretenden Ereignisse:
• Trend- und Veränderungsdiagramme der Netzparameter
• Einstellbare Alarme, mit der Möglichkeit, E-Mails an den Benutzer zu senden
• Transienten von 2,5 µs
• Stoßwellen mit 12 kV über die Dauer von 500 ns
• TrueInrush-Erfassung, zur Erkennung von hohen Einschaltströmen ….
• Im Überwachungsmodus (Monitoring) zeichnet das Gerät die Messdaten über eine bestimmte Zeit auf, um die Spannungsqualität gemäß der Norm EN 50160 zu analysieren.
Vernetzung

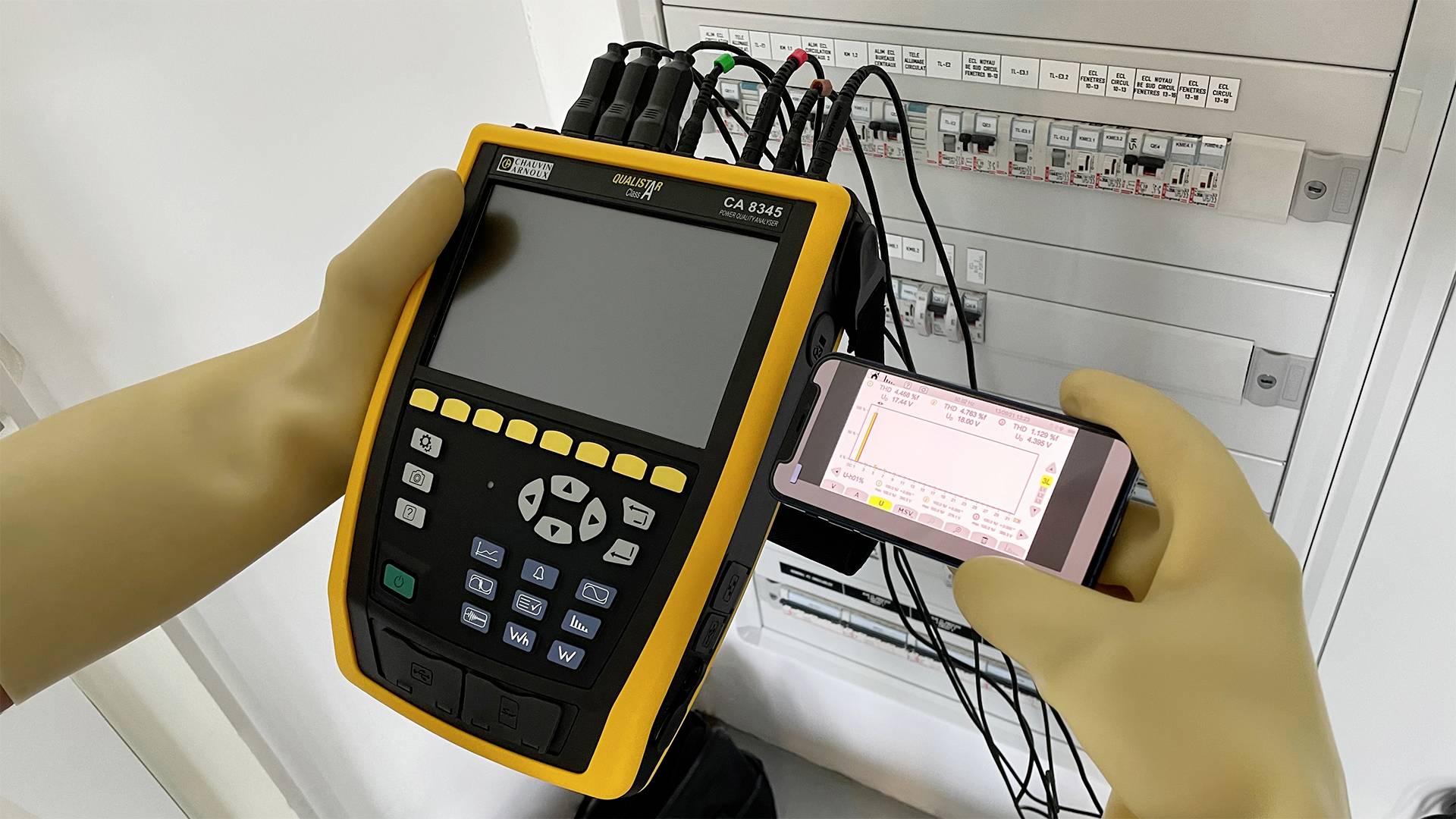

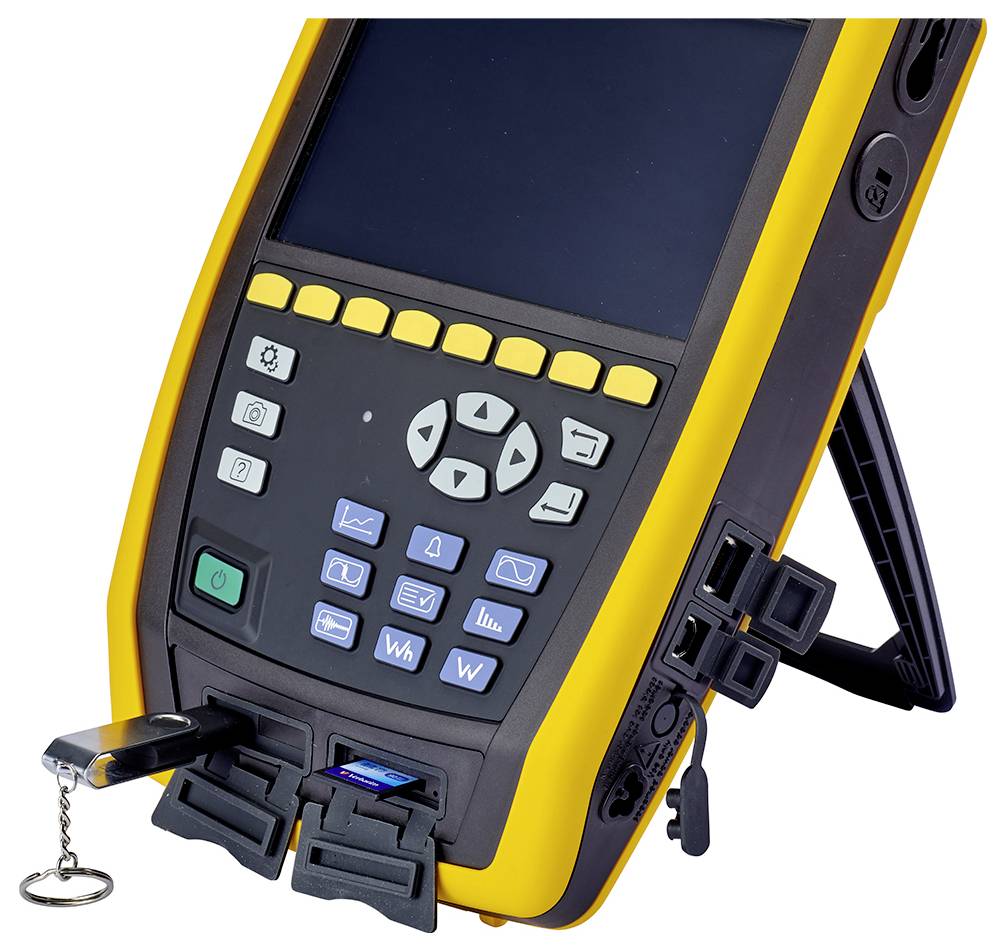

Zusätzlich zur auswechselbaren SD-Karte oder einem USB-Stick lassen sich die Messdaten des CA 8345 auch über größere Distanzen mittels USB-Verbindung, Fernverbindungen, Wifi (direkt oder über Server) oder RJ45 übermitteln. Im Modus als IRD-Server können die Messdaten von jedem Ort der Welt her abgefragt werden, ohne die Sicherheit des Internet-Netzes zu gefährden.
Außerdem können die mit einem Qualistar Klasse A vorgenommenen Messungen mit der Software Power Analyzer Transfer verarbeitet und ausgewertet werden.
Diese Software PAT3 ist auf unserer Support-Website herunterladbar.
Der Qualistar CA 8345 ist gemäß IEC 61000-4-30 ed3 in Klasse A zertifiziert, siehe Zertifikat.
IEC 62586-Norm, die für die Zertifizierung verwendet wird.
Er gehört zur Serie der Qualistar+ Geräte, verfügt über eine komfortable Bedienoberfläche und ist einfach zu benutzen. Auf seinem großen LCD-Touchscreen-Farbbildschirm lässt sich jederzeit eine mehrsprachige Online-Hilfe aufrufen.
Das handliche Gerät ist besonders für Prüf- und Wartungsdienste von industriellen und gewerblichen Anlagen bestimmt. Es liefert sofort einen genauen Überblick über die wichtigsten Qualitätsmerkmale des elektrischen Netzes und ist wie alle Qualistar-Geräte für jeden Anlagentyp geeignet.
Um sicher zu gehen, erkennt der CA 8345 automatisch den Typ des angeschlossenen Stromsensors.
Die Messungen des CA 8345 zeichnen sich durch hohe Genauigkeit aus. Er berechnet aus ihnen viele Werte und verfügt über zahlreiche Bearbeitungsfunktionen. Damit bietet er dem Benutzer sämtliche Messwerte, die für die Überwachung von elektrischen Verteilungsnetzen und die Steigerung der Energieeffizienz notwendig sind. Auch die Kosten des verbrauchten Stroms lassen sich sehr schnell ermitteln.
Wie von der IEC 61000-4-7 verlangt, zeigt der Analysator die vorhandenen Oberschwingungen und die Zwischenharmonischen an. Gleichzeitig erkennt das Gerät auch die über das Netz laufenden Powerline-Ströme.
Der CA 8345 überwacht alle im Netz auftretenden Ereignisse:
• Trend- und Veränderungsdiagramme der Netzparameter
• Einstellbare Alarme, mit der Möglichkeit, E-Mails an den Benutzer zu senden
• Transienten von 2,5 µs
• Stoßwellen mit 12 kV über die Dauer von 500 ns
• TrueInrush-Erfassung, zur Erkennung von hohen Einschaltströmen ….
• Im Überwachungsmodus (Monitoring) zeichnet das Gerät die Messdaten über eine bestimmte Zeit auf, um die Spannungsqualität gemäß der Norm EN 50160 zu analysieren.
Vernetzung
Zusätzlich zur auswechselbaren SD-Karte oder einem USB-Stick lassen sich die Messdaten des CA 8345 auch über größere Distanzen mittels USB-Verbindung, Fernverbindungen, Wifi (direkt oder über Server) oder RJ45 übermitteln. Im Modus als IRD-Server können die Messdaten von jedem Ort der Welt her abgefragt werden, ohne die Sicherheit des Internet-Netzes zu gefährden.
Außerdem können die mit einem Qualistar Klasse A vorgenommenen Messungen mit der Software Power Analyzer Transfer verarbeitet und ausgewertet werden.
Diese Software PAT3 ist auf unserer Support-Website herunterladbar.
Der Qualistar CA 8345 ist gemäß IEC 61000-4-30 ed3 in Klasse A zertifiziert, siehe Zertifikat.
IEC 62586-Norm, die für die Zertifizierung verwendet wird.

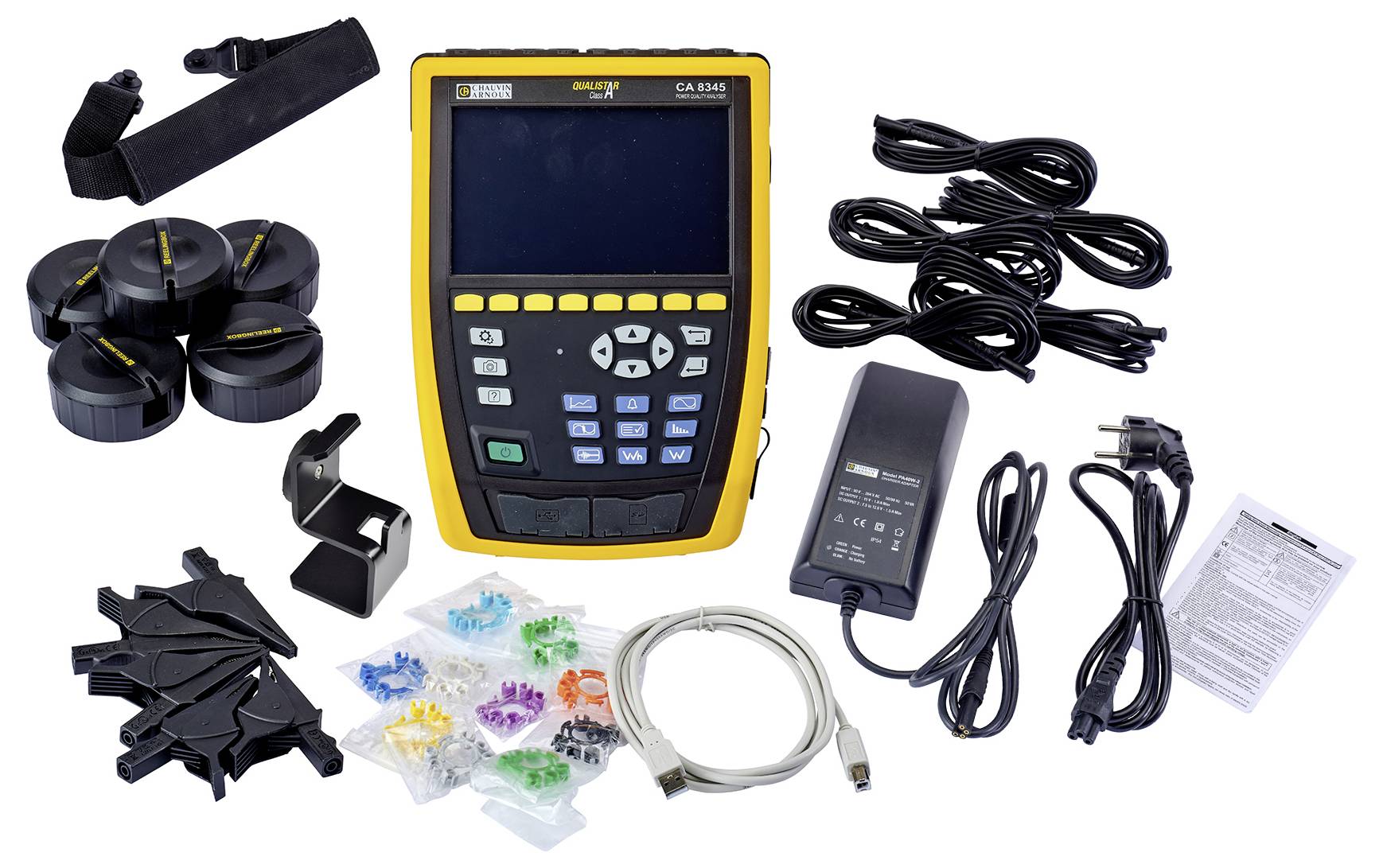

Lieferumfang
- 1 Transporttasche
- 1 Trageriemen
- 1 Netz-/Ladegerät PA40W-2
- 1 Satz Kennzeichnungsteile
- 5 Messleitungen mit 5 Leitungsaufwicklern Reeling Box
- 5 Krokodilklemmen
- 1 Erdungsleitung
- 1 Magnethalterung mit Haken
- 1 USB-Kabel
- 1 SD-Karte
- 1 Prüfbescheinigung
- 1 Sicherheitsdatenblatt
Hinweise
Ohne Stromwandler geliefert!
