Doepke 09920132 DOEPKE DAFFD Sammelschiene B G12TE-3/N/S-10 Phasenschiene 63 A 690 V 1 St. kaufen

Verteilschiene mit sechs Kupferklemmen, bei denen abwechselnd die Anschlüsse L1, L2 und L3 und Neutralleiter (N) angezeigt werden.

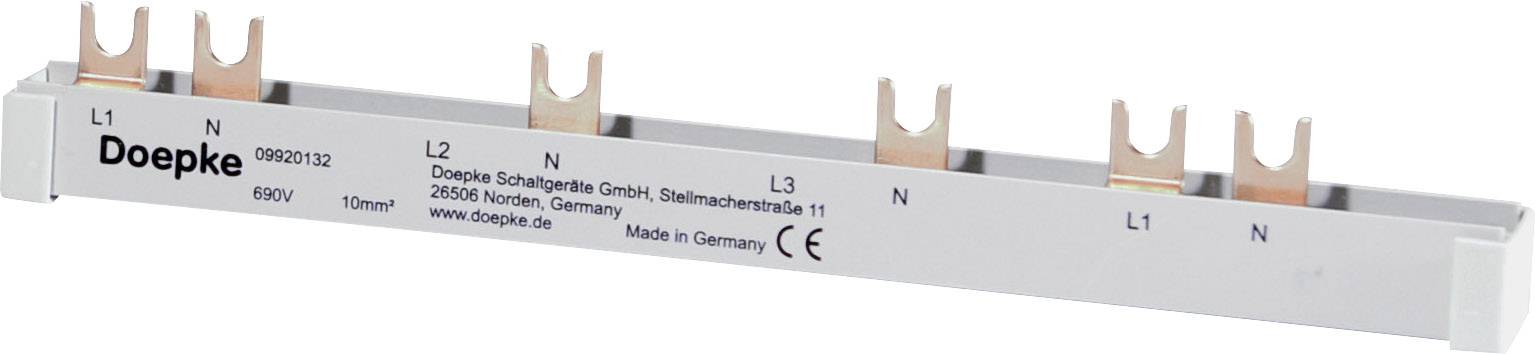

Kupfer-Sammelschiene mit mehreren Anschlüssen, erkennbar durch L1, L2, L3, N. Aufschrift: 'Doepke' mit Kontaktinfo und CE-Zeichen.

1/2

Produkt-Art

Phasenschiene

Nennspannung

690 V

Betriebsspannung (Details)

690 V

Abm.

(B x H x T) 202 x 23 x 30.5 mm

Nennstrom

63 A

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

7 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

10,17 €

zzgl. MwSt.

5,15 €

Nur noch 7 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 8. Sept.

9 Stück

Versand

10,92 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DOEPKE DAFFD Sammelschiene B G12TE-3/N/S-10

Kleine Bauform
Hohe Zeitersparnis bei der Verdrahtung

Technische Daten

Anzahl der Phasen: 3Polzahl: 4Geeignet für Anzahl Geräte: 4Teilungsmaß: 17,8 mmQuerschnitt: 10 mm²Länge: 202 mmZuschneidbar: neinBreite in Teilungseinheiten: 12Bemessungsdauerstrom Iu: 63 AAusführung des elektrischen Anschlusses: GabelIsoliert: neinBemessungsstoßspannung: 4,5 kVBedingter Bemessungskurzschlussstrom Iq: 15 kAMax. Bemessungsbetriebsspannung Ue: 500 VBemessungskurzzeitstromfestigkeit Icw: 15 kAGeeignet für Geräte mit N-Leiter: jaGeeignet für Geräte mit Hilfsschalter: neinFarbe: grauVerpackungseinheit: 1 StückMaße (cm): 230 × 23 × 30Bruttogewicht: 0,085 kg, Nettogewicht: 0,085 kgECLASS 7: Phasenschiene (27371306)

Nennspannung: 690 V

Produkt-Art: Phasenschiene

Betriebsspannung (Details): 690 V

Abm.: (B x H x T) 202 x 23 x 30.5 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Inhalt: 1 St.

Breite: 202 mm

Höhe: 23 mm

Tiefe: 30.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136367 Doepke 09920132 DOEPKE DAFFD Sammelschiene B G12TE-3/N/S-10 Phasenschiene 63 A 690 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136367 Doepke 09920132 DOEPKE DAFFD Sammelschiene B G12TE-3/N/S-10 Phasenschiene 63 A 690 V 1 St.

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.
