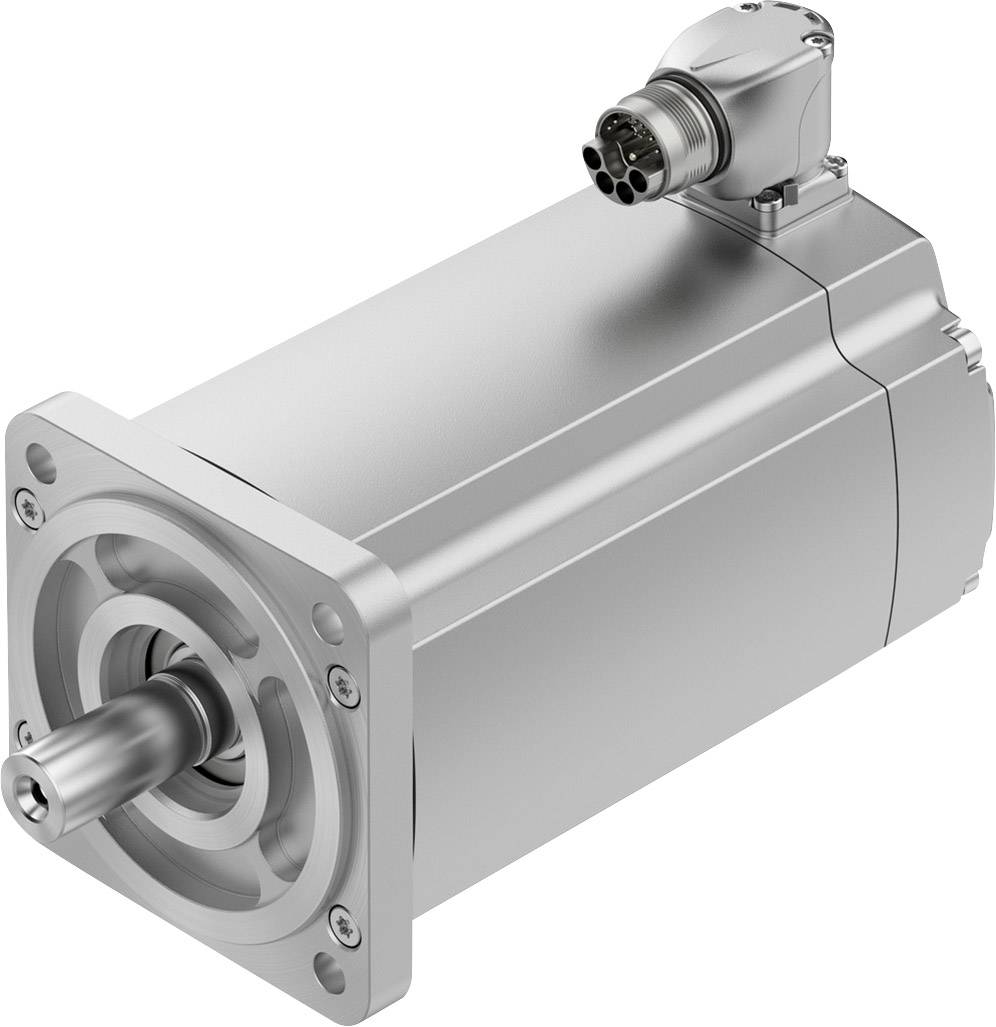

FESTO Servomotor 5255519 EMMT-AS-100-S-HS-RS 3.5 A 13.7 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.037,82 €
3
2% = 25,30 €
1.012,52 €
5
3% = 33,73 €
1.004,09 €
10
4% = 42,16 €
995,66 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.037,82 € / Stück)
1.037,82 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Umgebungstemperatur: -15 ... 40 °C
- Lagertemperatur: -20 ... 70 °C
- Max. Aufstellhöhe: 4.000 m
- Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1,0% pro 100 m
- Relative Luftfeuchtigkeit: 0 - 90 %
- Wärmeklasse nach EN 60034-1: F
- Max. Wicklungstemperatur: 155 °C
- Bemessungsklasse nach EN 60034-1: S1
- Temperaturüberwachung: Digitale Motortemperaturübertragung per EnDat 2.2
- Motorbauform nach EN 60034-7: IM B5
- IM V1
- IM V3
- Einbaulage: beliebig
- Schutzart: IP40
- Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR
- IP65 Motorwelle mit RWDR
- IP67 für Motorgehäuse inklusive Anschlusstechnik
- Rastmoment: < 1,0% vom Spitzendrehmoment
- Lebensdauer Lager bei Nennbedingungen: 20.000 h
- Schnittstellencode Motor Out: 100A
- Elektrischer Anschluss 1, Anschlussart: Hybrid-Stecker
- Elektrischer Anschluss 1, Anschlusstechnik: M23x1
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
- Verschmutzungsgrad: 2
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Wicklungsschaltart: Stern innen
- Polpaarzahl: 5
- Stillstandsdrehmoment: 6.3 Nm
- Nenndrehmoment: 5.1 Nm
- Spitzendrehmoment: 13.7 Nm
- Max Drehzahl: 3970 1/min
- Max mechanische Drehzahl: 13000 1/min
- Nennleistung Motor: 1.450 W
- Dauerstillstandsstrom: 4.4 A
- Motorkonstante: 1.45 Nm/A
- Stillstandsdrehmomentkonstante: 1.67 Nm/A
- Spannungskonstante Phase-Phase: 101 mVmin
- Wicklungswiderstand Phase-Phase: 3.35 Ohm
- Wicklungsinduktivität Phase-Phase: 32.4 mH
- Wicklung Längsinduktivität Ld (Phase): 17.8 mH
- Wicklung Querinduktivität Lq (Phase): 24.3 mH
- Elektrische Zeitkonstante: 14.5 ms
- Thermische Zeitkonstante: 74 min
- Thermischer Widerstand: 0.6 K/W
- Messflansch: 300 x 300 x 20 mm
- Gesamtabtriebsträgheitsmoment: 3.15 kgcm2
- Produktgewicht: 5500 g
- Zulässige axiale Wellenbelastung: 200 N
- Zulässige radiale Wellenbelastung: 1110 N
- Rotorlagegeber absolut erfassbare Umdrehungen: 1
- Rotorlagegeber Schnittstelle: EnDat 22
- Rotorlagegeber Messprinzip: induktiv
- Rotorlagegeber Betriebsspannung DC: 5 V
- Rotorlagegeber Betriebsspannungsbereich DC: 3.6 ... 14 V
- Rotorlagegeber Positionswerte pro Umdrehung: 524.288
- Rotorlagegeber Auflösung: 19 Bit
- Rotorlagegeber Systemgenauigkeit Winkelmessung: -65 ... 65 arcsec
- MTTF, Teilkomponente: 190 Jahre, Rotorlagegeber
- MTTFd, Teilkomponente: 380 Jahre, Rotorlagegeber
- Max. Phasen-Strom
13.7 A
- Herst.-Teilenr.
5255519
- Typ
EMMT-AS-100-S-HS-RS
- Nennstrom
3.5 A
- Nennspannung
565 V
- Drehzahl
2700 U/min
- UKCA
Ja
- Produkt-Art
Servomotor
Dokumente & Downloads
Datenblatt
Datenblatt 2207960 FESTO Servomotor 5255519 EMMT-AS-100-S-HS-RS 3.5 A 13.7 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2207960 FESTO Servomotor 5255519 EMMT-AS-100-S-HS-RS 3.5 A 13.7 A
Beschreibung
• Dynamische, bürstenlose,
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos
• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)
• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
