Highlights & Details

3-Achs-Roboter mit Greifzange 24V

Ideales Schulungs-, Simulations und Demonstrationsmodell für Ausund Weiterbildung, Industrieautomatisierung und Industrie 4.0/Digitalisierung
Bereits fertig gebautes, stabiles Trainingsmodell
Montiert auf stabiler Holzplatte, Verpackung des Modells in stabilem Karton
Wahlweise in der 9V-Standardspannung als auch im weltweiten 24V-Industriestandard lieferbar
ACHTUNG: zum Betrieb zwingend erforderlich ist eine SPS Steuerung 24V

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Eingänge digital: 8
Ausgänge 24V: 8

Produkt-Art: Trainings- und Simulationsmodell

Ausführung: 3-Achs-Roboter mit Greifzange 24V

Betriebsspannung: 24 V

Dokumente & Downloads

Datenblatt

Datenblatt 2861952 fischertechnik 511938 3-Achs-Roboter mit Greifzange 24V Trainings- und Simulationsmodell

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2861952 fischertechnik 511938 3-Achs-Roboter mit Greifzange 24V Trainings- und Simulationsmodell

Beschreibung

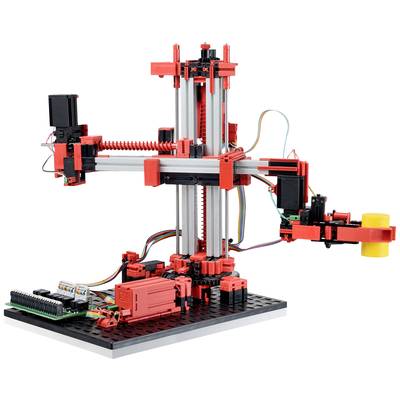

Der 3-Achsroboter mit Greifzange positioniert schnell und präzise Werkstücke im dreidimensionalen Raum. Freiheitsgrade: Achse 1: drehen 180°, Achse 2: vor/zurück 90 mm, Achse 3: heben/senken 150 mm. Das Modell ist ideal kombinierbar mit den Trainingsmodellen “Transportband“, “Stanzmaschine“ und “Taktstraße“.

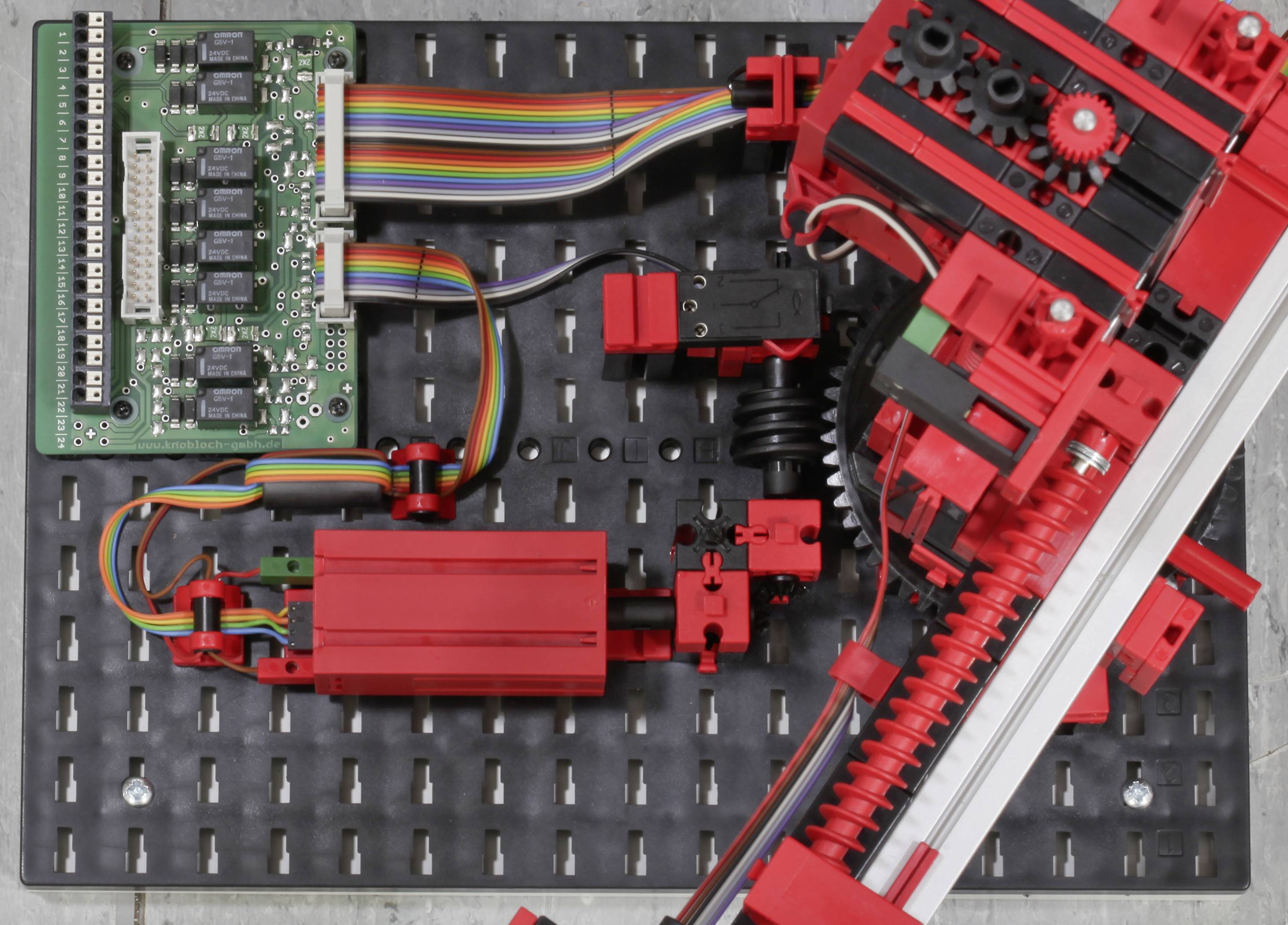

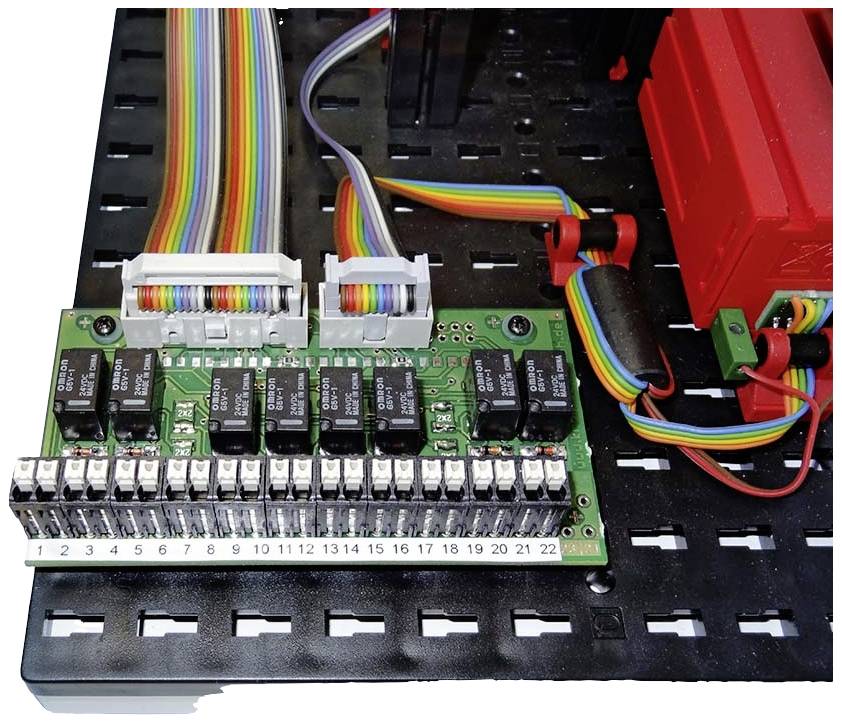

Anschluss an die SPS Steuerung: Das Modell verfügt über eine Leiterplatte mit Relais zur Drehrichtungsumkehr der Motoren. Alle Ein- und Ausgänge sind sowohl auf Wannenstecker (26-polig, Raster 2,54mm) als auch auf Reihenklemmen mit Steckklemmanschluss (Push-In) herausgeführt.

Lieferumfang

2x XS Motor (Gleichstrommotor)
2x Encoder Motor (Gleichstrommotor mit Magnet-Encoder)
4x Taster (Endschalter)

Hinweise

Weiterführendes Unterrichtsmaterial:

Das innovative Lehrmaterial fischertechnik unterstützt Sie dabei technisches Verständnis praktisch zu vermitteln und Ihren Schülern, Studierenden oder Auszubildenden näherzubringen. Das dazugehörige didaktische Begleitheft mit Lehrer- und Unterrichtsmaterial bietet Anschauungsmodelle und Aufgaben zur schnellen Vorbereitung des Unterrichts und enthält Problemstellungen und deren Lösung, Handreichungen und Kopiervorlagen.Die Unterrichtsmaterialien sind als kostenloser Download im eLearning Portal frei abrufbar.
