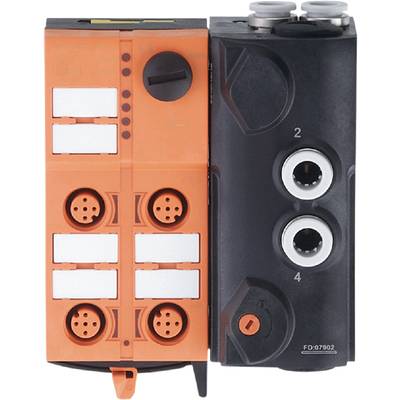

ifm Electronic AC5246 Pneumatikmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Pneumatikmodul
Herst.-Teilenr.
AC5246
Inhalt
1 St.
Datenblatt (PDF)
Anzahl
Gesamt
€
Nur noch 10 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm AC5246 AS-i Pneumatikmodul
- Zur dezentralen Ansteuerung von Zylindern und Schwenkantrieben
- Kombination aus AS-i E/A-Modul und Magnetventil
- Hohe Energieeffizienz durch Einsatz nahe am Aktuator
- Reduzierter Installations- und Verdrahtungsaufwand
- Einfache werkzeuglose Montage und Verdrahtung dank Schnellmontagetechnik
Technische Daten
- Abluftführung: Abluft durch Schlauchanschluss ableitbar
- Aktuatorversorgung der Ausgänge: AS-i
- Anzahl der digitalen Eingänge: 4
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 4; Anzahl der pneumatischen Ausgänge: 1
- Anzahl der pneumatischen Ausgänge: 1; (pneumatischer Wechsler ; monostabil)
- Anzeige: Betrieb: LED, grün; Fehler: LED, rot; Funktion: LED, gelb
- Umgebungstemperatur-1 [°C]: -10...55
- Applikation: Feldmontage
- Arbeitsdruckbereich [bar]: 3...8
- Arbeitsdruckbereich [MPa]: 0,3...0,8
- Arbeitsdruckbereich [psi]: 43,5...116
- AS-i Adressierung: Adressierbuchse
- AS-i E/A-Konfiguration [hex]: 7
- AS-i ID-Code [hex]: A.E
- AS-i Master Profil: M2; M3; M4
- AS-i Profil: S-7.A.E
- AS-i Version: 2.11; 3.0
- Betriebsspannung [V]: 26,5...31,6 DC
- Druckluftkonsistenz: ungeölte Druckluft Klasse 6-3-1; geölte Druckluft Klasse 6-3-4
- Eingangsbeschaltung digitale Eingänge: PNP
- Eingangsstrom High [mA]: 6...10
- Eingangsstrom Low [mA]: 0...2
- Erweiterter Adressiermodus: ja
- Gewicht [g]: 365.500
- Handbetätigung: tastend oder drückend - drehend rastend
- Konfektionierbarer Anschluss / Klemmen: Schnellmontagetechnik für AS-i Flachkabel: ; Ausrichtung in drei Richtungen möglich
- Kurzschlussfestigkeit Digitaleingänge: ja
- Luftmenge bei 6/5 bar [l/min]: 500
- Max. Stromaufnahme aus AS-i [mA]: 300
- max. Strombelastbarkeit Eingänge gesamt [mA]: 200
- Mediumtemperatur [°C]: -10...50
- Modulanschluss: Flachkabel
- Montageart: Schnellmontage
- MTTF: 317
- Pneumatiksystem: 1 x 5/2-Wege-Schieberventil (überschneidungsfrei)
- Schaltpegel High [V]: > 11
- Schlauchsteckverbinder: 8 mm
- Schutzart: IP 65; IP 67
- Sensorversorgung der Eingänge: AS-i
- Spannungsversorgung [V]: 20...30; (über Flachkabel)
- Steckverbindung: Pinlayout: null - Steckverbindung: M12
- Watchdog integriert: ja
- Herst.-Teilenr.
AC5246
- Produkt-Art
Pneumatikmodul
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3320771 ifm Electronic AC5246 Pneumatikmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320771 ifm Electronic AC5246 Pneumatikmodul
Beschreibung
ifm AC5246 AS-i Pneumatikmodul
