ifm Electronic Drucksensor 1 St. PN7071 0 MPa bis 25 MPa M12 1 Öffner, 1 Schließer kaufen

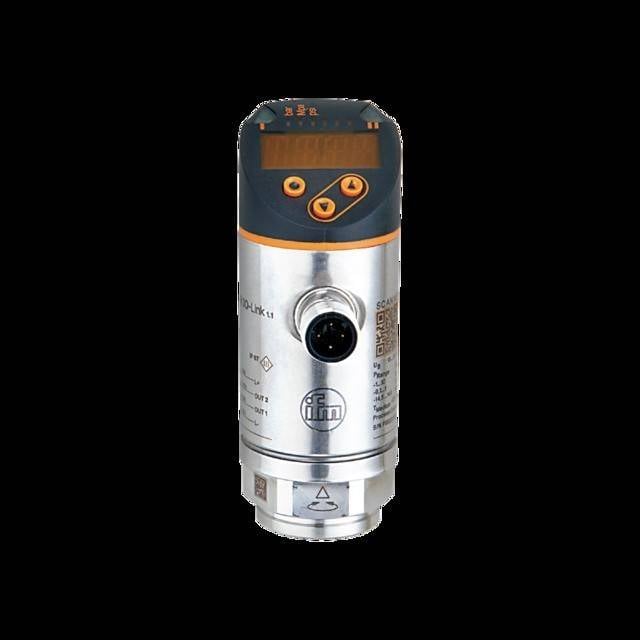

Nahaufnahme eines industriellen Sensors mit Metallgehäuse und Stecker. Aufdrucke wie 'IO-Link 1.1' und QR-Code sichtbar.

Abbildung ähnlich

Produkt-Art

Drucksensor

Anschluss

M12

Ausführung

Überdruck

Messbereich (Druck) (max.)

25 MPa

Betriebsspannung max.

30 V/DC

Datenblatt (PDF)

Sofort-Lieferung morgen

1 Stück

Verkauf und Versand:

automation-base.com AGB

Anzahl

Stück

Gesamt

324,09 €

zzgl. MwSt.

9,00 €

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Do., 3. Sept.

2 Stück

Kostenfreier Versand

533,61 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm PN7071 Elektronischer Druckschalter

Zwei Schaltausgänge, davon einer mit IO-Link-Kommunikationsschnittstelle
Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
Langzeitstabil dank hoher Überlastfestigkeit
Robuste Ausführung für den Einsatz in rauer Industrieumgebung
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Ansprechzeit [ms]: < 3
Anzahl der digitalen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
Anzeige: Anzeigeeinheit: 3 x LED, grün (bar, psi, MPa); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
Druckfestigkeit [MPa]: 50
Druckfestigkeit [psi]: 7250
In Schritten von - Factory setting / CMPT = 2 [MPa]: 0.1
In Schritten von - Status_B High Resolution / CMPT = 3 [MPa]: 0.1
IO-Link Revision: 1.1
Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
Messbereich [MPa]: 0...25
Messelement: metallische Dünnfilmzelle
Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [MPa]: 0.2
Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [MPa]: 0.2
Min. Berstdruck [MPa]: 110
Rückschaltpunkt rP - Factory setting / CMPT = 2 [MPa]: 0,1...24,9
Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [MPa]: 0,1...24,9
Schaltpunkt SP - Factory setting / CMPT = 2 [MPa]: 0,2...25
Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: 0,2...25
Schaltpunktgenauigkeit Spanne: < ± 0,5
SDCI-Norm: IEC 61131-9
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: -25...80
Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K)
Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
Applikation: für den industriellen Einsatz
Ausführung Kurzschlussschutz: getaktet
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Ausgangssignal: Schaltsignal; IO-Link; (konfigurierbar)
Benötigte Masterportklasse: A; (wenn PIN 2 nicht verbunden: B)
Bereitschaftsverzögerungszeit [s]: < 0,3
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
Drosselelement vorhanden: nein (nachrüstbar)
Druckart: Relativdruck
Druckfestigkeit [bar]: 500
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Einstellbare Verzögerungszeit dS, dr [s]: 0...50
Elektrische Ausführung: PNP/NPN
Gesamtzahl Ausgänge: 2
Gewicht [g]: 239.200
Hystereseabweichung: < ± 0,25
In Schritten von - Factory setting / CMPT = 2 [bar]: 1
In Schritten von - Factory setting / CMPT = 2 [psi]: 20
In Schritten von - Status_B High Resolution / CMPT = 3 [bar]: 1
In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 1
IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [bar]: 1
IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [bar]: 0.1
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -40...100
Langzeitstabilität: < ± 0,05; (pro 6 Monate)
max. Spannungsabfall Schaltausgang DC [V]: 2,5
Medien: Flüssige und gasförmige Medien
Mediumtemperatur [°C]: -25...80
Messbereich [bar]: 0...250
Messbereich [psi]: 0...3620
Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [bar]: 2
Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 20
Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [bar]: 2
Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 19
Min. Berstdruck [bar]: 1100
Min. Berstdruck [psi]: 15950
Min. Druckzyklen: 100 Millionen
Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
MTTF: 214
Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit
Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Prozessanschluss: Gewindeanschluss G 1/4 Innengewinde
Prozessdaten analog: 1
Prozessdaten binär: 2
Rückschaltpunkt rP - Factory setting / CMPT = 2 [bar]: 1...249
Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: 20...3600
Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [bar]: 1...249
Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: 12...3608
Schaltfrequenz DC [Hz]: < 170
Schaltpunkt SP - Factory setting / CMPT = 2 [bar]: 2...250
Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: 40...3620
Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [bar]: 2...250
Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: 30...3626
Schutzart: IP 65; IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: < 35
Temperaturkoeffizient Nullpunkt: 0,2; (-25...80 °C)
Temperaturkoeffizient Spanne: 0,2; (-25...80 °C)
Überlastfest: ja
Vakuumfestigkeit [mbar]: -1000
Verpolungsschutz: ja
Watchdog integriert: ja
Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)
