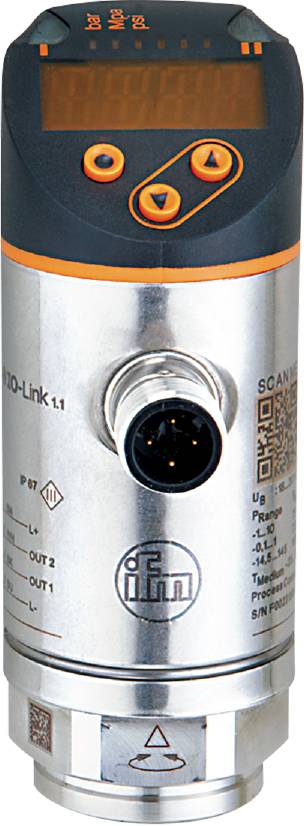

ifm Electronic Drucksensor 1 St. PN7093 0 MPa bis 2.5 MPa M12 1 Öffner, 1 Schließer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Überdruck
Messbereich (Druck) (max.)
2.5 MPa
Betriebsspannung max.
30 V/DC
Datenblatt (PDF)
3 Stück
Anzahl
Gesamt
322,70 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm PN7093 Elektronischer Druckschalter
- Zwei Schaltausgänge, davon einer mit IO-Link-Kommunikationsschnittstelle
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
- Langzeitstabil dank hoher Überlastfestigkeit
- Robuste Ausführung für den Einsatz in rauer Industrieumgebung
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Eco contribution recycling symbols
Technische Daten
- Ansprechzeit [ms]: < 3
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
- Anzeige: Anzeigeeinheit: 3 x LED, grün (bar, psi, MPa); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
- Druckfestigkeit [MPa]: 15
- Druckfestigkeit [psi]: 2175
- In Schritten von - Factory setting / CMPT = 2 [MPa]: 0.01
- In Schritten von - Status_B High Resolution / CMPT = 3 [MPa]: 0.01
- IO-Link Revision: 1.1
- Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Messbereich [MPa]: 0...2,5
- Messelement: keramisch-kapazitive Druckmesszelle
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [MPa]: 0.02
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [MPa]: 0.02
- Min. Berstdruck [MPa]: 35
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [MPa]: 0,01...2,49
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [MPa]: 0,01...2,49
- Schaltpunkt SP - Factory setting / CMPT = 2 [MPa]: 0,02...2,5
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: 0,02...2,5
- Schaltpunktgenauigkeit Spanne: < ± 0,5
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...80
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Applikation: für den industriellen Einsatz
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; IO-Link; (konfigurierbar)
- Bedingt verwendbar für: Bei gasförmigen Medien ist der Einsatzbereich auf max. 25 bar begrenzt
- Benötigte Masterportklasse: A; (wenn PIN 2 nicht verbunden: B)
- Bereitschaftsverzögerungszeit [s]: < 0,3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck
- Druckfestigkeit [bar]: 150
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Einstellbare Verzögerungszeit dS, dr [s]: 0...50
- Elektrische Ausführung: PNP/NPN
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 235.000
- Hystereseabweichung: < ± 0,25
- In Schritten von - Factory setting / CMPT = 2 [bar]: 0.1
- In Schritten von - Factory setting / CMPT = 2 [psi]: 2
- In Schritten von - Status_B High Resolution / CMPT = 3 [bar]: 0.1
- In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 1
- IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
- IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
- IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [bar]: 0.1
- IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [bar]: 0.01
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,05; (pro 6 Monate)
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -25...80
- Messbereich [bar]: 0...25
- Messbereich [psi]: 0...362
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [bar]: 0.2
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 2
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [bar]: 0.2
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 2
- Min. Berstdruck [bar]: 350
- Min. Berstdruck [psi]: 5075
- Min. Druckzyklen: 100 Millionen
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 260
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit
- Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
- Prozessanschluss: Gewindeanschluss G 1/4 Innengewinde
- Prozessdaten analog: 1
- Prozessdaten binär: 2
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [bar]: 0,1...24,9
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: 2...360
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [bar]: 0,1...24,9
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: 1...361
- Schaltfrequenz DC [Hz]: < 170
- Schaltpunkt SP - Factory setting / CMPT = 2 [bar]: 0,2...25
- Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: 4...362
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [bar]: 0,2...25
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: 3...363
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 35
- Temperaturkoeffizient Nullpunkt: < ± 0,2; (-0...80 °C)
- Temperaturkoeffizient Spanne: < ± 0,2; (-0...80 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Watchdog integriert: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); Keramik; FKM
- Produkt-Art
Drucksensor
- Typ
PN7093
- Anschluss
M12
- Ausführung
Überdruck
- Ausgänge
PNP
NPN
- Schnittstellen
IO-Link
- Messbereich (Druck) (min.)
0 MPa
- Messbereich (Druck) (max.)
2.5 MPa
- Messbereich (Druck)
0 MPa bis 2.5 MPa
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
IP65/67
- Schlauch-Anschluss
G1/4 IG
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Gewicht
0.2300 kg
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321122 ifm Electronic Drucksensor 1 St. PN7093 0 MPa bis 2.5 MPa M12 1 Öffner, 1 Schließer
Beschreibung
ifm PN7093 Elektronischer Druckschalter
Lieferumfang
- Geliefert wird: Ifm Electronic Sensor PN7093, Verpackungseinheit: 1 Stk., EAN: 4021179281232
