ifm Electronic Vortex-Durchflusssensor SV7200 SV7200 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Vortex-Durchflusssensor
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Typ
SV7200
Betriebsspannungsbereich
18 - 30 V/DC
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details

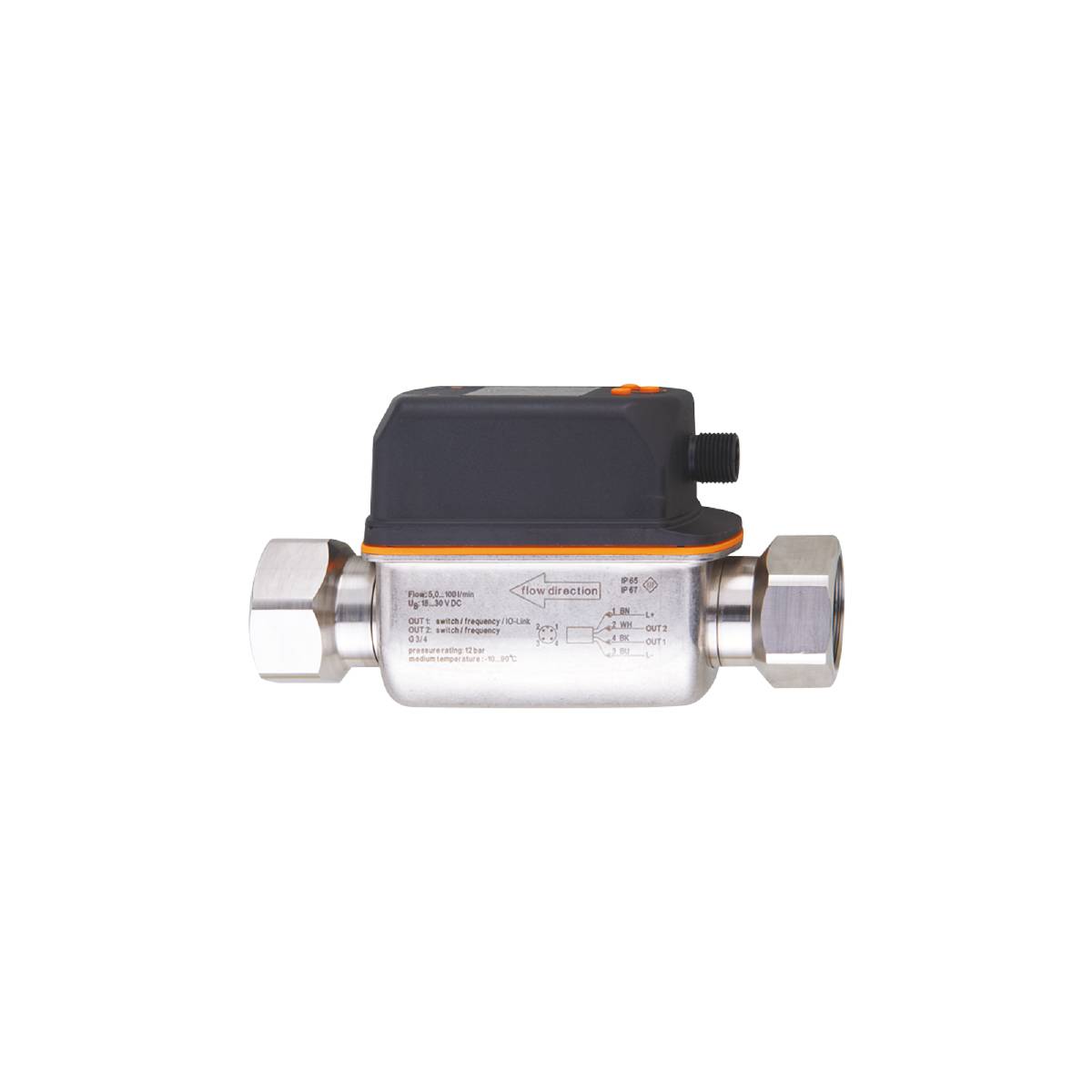

ifm SV7200 Vortex-Durchflusssensor
- Zuverlässige Erfassung von Durchfluss und Mediumtemperatur
- Mit Schalt- oder Frequenzausgang und IO-Link
- Optimale Ausrichtung durch Drehbarkeit des Displays
- Gut ablesbares Farbdisplay mit Rot-Grün-Wechselanzeige
- Geeignet für Wasser, deionisiertes Wasser und Kühlwasser
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Technische Daten
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 6
- Ansprechzeit - Stroemungsueberwachung [s]: 1; (dAP = 0)
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
- Anzeigebereich - Temperaturueberwachung [°C]: -30...110
- Anzeigebereich [l/min]: 0...120
- Anzeigebereich [m³/h]: 0...7,2
- Druckfestigkeit [MPa]: 1.2
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: 0...60
- Anzugsdrehmoment [Nm]: 30
- Applikation: für den industriellen Einsatz
- Auflösung [l/min]: 0.5
- Auflösung [m³/h]: 0.02
- Auflösung - Temperaturueberwachung [°C]: 0.5
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Frequenzsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: < 3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC
- Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Druckfestigkeit [bar]: 12
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Elektrische Ausführung: PNP/NPN
- Frequenz am Endpunkt FRP [Hz]: 100...1000
- Frequenz am Endpunkt FRP - Temperaturueberwachung [Hz]: 100...1000
- Frequenzendpunkt FEP [l/min]: 20...100
- Frequenzendpunkt FEP [m³/h]: 1,2...6
- Frequenzendpunkt FEP - Temperaturueberwachung [°C]: 10...90
- Frequenzstartpunkt FSP - Temperaturueberwachung [°C]: -10...70
- Genauigkeit - Temperaturueberwachung [K]: ± 1
- Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± 2 % MEW; (Wasser)
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 484.500
- In Schritten von - Temperaturueberwachung [°C]: 0.5
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -20...80
- MAWP bei Applikationen gemäß CRN [bar]: 4.3
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Wasser; Glykol-Lösungen; Kühlschmiermittel
- Mediumtemperatur [°C]: -10...90
- Messbereich [l/min]: 5...100
- Messbereich [m³/h]: 0,3...6
- Messbereich - Temperaturueberwachung [°C]: -10...90
- Messdynamik: 1:20
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Prozesszykluszeit [ms]: 3
- MTTF: 342
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Frequenzausgang; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit
- Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Prozessanschluss: Gewindeanschluss G 3/4 DN20
- Prozessdaten analog: 2
- Prozessdaten binär: 2
- Rückschaltpunkt rP [l/min]: 5...99
- Rückschaltpunkt rP [m³/h]: 0,3...5,94
- Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...89
- Schaltpunkt SP [l/min]: 6...100
- Schaltpunkt SP [m³/h]: 0,36...6
- Schaltpunkt SP - Temperaturueberwachung [°C]: -9...90
- Schrittweite [l/min]: 0,5
- Schrittweite [m³/h]: 0,02
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 30
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); ETFE; PA 6T; PPS; FKM
- Wiederholgenauigkeit - Stroemungsueberwachung: ± 0,5 % MEW
- Produkt-Art
Vortex-Durchflusssensor
- Typ
SV7200
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Anschluss
M12
- Ausgänge
PNP
NPN
- Gehäusematerial
Edelstahl V4A
- Min. Medien-Temperatur
-10 °C
- Max. Medien-Temperatur
90 °C
- Betriebsdruck (max.)
12 bar
IP65/67
- Gewicht
0.4400 kg
- Min. Umgebungstemperatur
0 °C
- Max. Umgebungstemperatur
60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321216 ifm Electronic Vortex-Durchflusssensor SV7200 SV7200 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.
Beschreibung
ifm SV7200 Vortex-Durchflusssensor
