Name: Lasttrennschalter Leiter-Typ = N Siemens 3LD50100TK13
Brand: Siemens
SKU: 2870110
Availability: BackOrder

Abbildung eines Sicherheits-Trennschalters mit rotem Hebel und Warnetiketten. Verwendung zur Stromkreistrennung in elektrotechnischen Anwendungen.

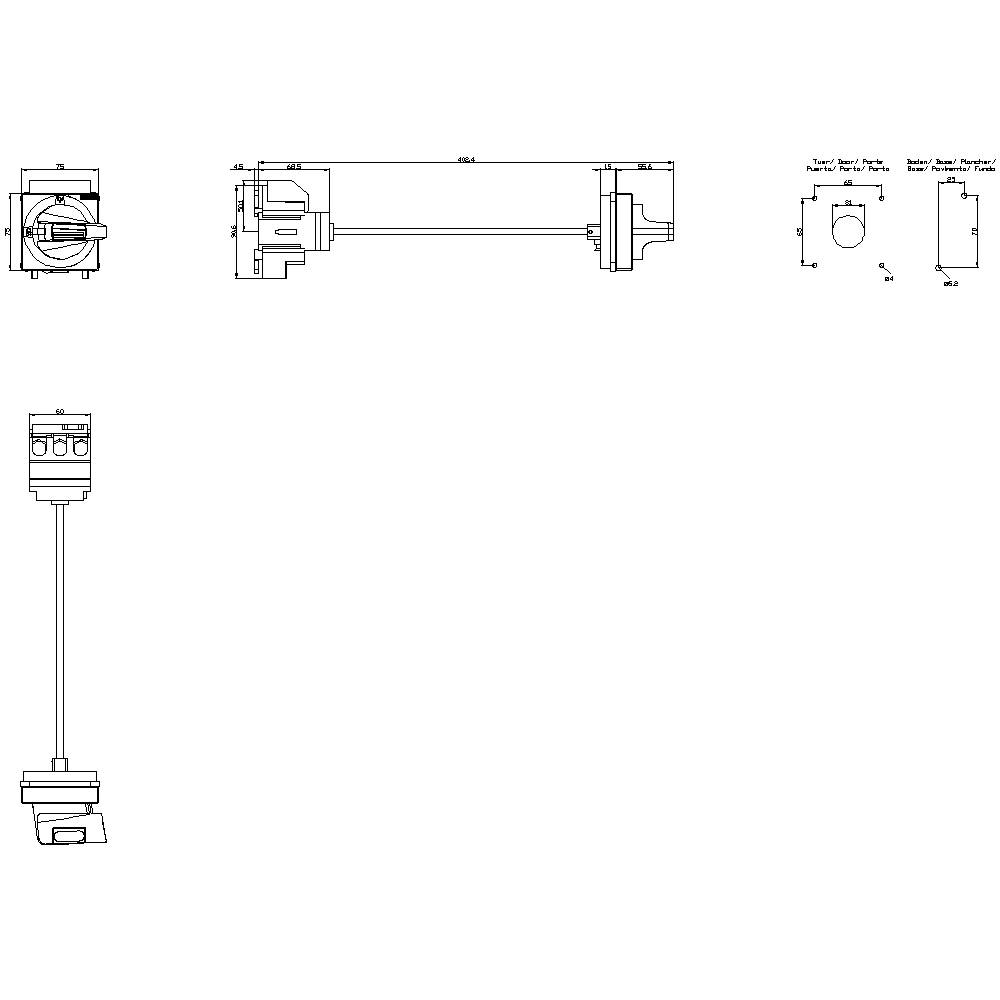

Technische Zeichnung eines Motors mit mehreren Ansichten: Vorderansicht, Seitenansicht und Detailansichten der Anschlüsse.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Typ

Lasttrennschalter

Ausführung

3LD50100TK13SENTRON

Leiter-Typ

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (104,99 € / Stück)

104,99 €

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD5 UL, Not-Aus-Schalter, 3-polig, approbiert

Technische Daten

SENTRON Lasttrennschalter 3LD5 UL, NOT-AUS-Schalter, 3-polig, approbiert nach UL 489, UL 60947-4-1 und IEC 60947-3, UL: 30A, SCCR 50kA at 480V AC, Betriebsleistung @ 480V AC 3-phasig: 20hp, IEC: 32A, Betriebsleistung bei AC-23A bei 400V: 15kW, Bodenbefestigung mit Türkupplung, überlistbarer Drehantrieb, NOT-AUS, 4-Loch Befestigung der Handhabe , ohne Toleranzausgleich, inklusive Klemmenabdeckungen für die Einspeiseseite

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Polzahl: 3

Ausführung: 3LD50100TK13SENTRON

Leiter-Typ: N

: 15 kW

: 0

: 0

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: Türkupplungsdrehantrieb

: TRUE

: TRUE

: TRUE

: 15.0 kW

: 1.26 kA

: rot

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 32

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2870110 Lasttrennschalter Leiter-Typ = N Siemens 3LD50100TK13

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2870110 Lasttrennschalter Leiter-Typ = N Siemens 3LD50100TK13

Beschreibung

SENTRON, Lasttrennschalter 3LD5 UL, Not-Aus-Schalter, 3-polig, approbiert nach UL489, UL60947-4-1 und IEC60947-3, UL: 30A, SCCR 50kA at 480VAC, Betriebsleistung @ 480VAC 3-phasig: 20hp, IEC: 32A, Betriebsleistung bei AC-23A bei 400V: 15kW, Bodenbefestigung mit Türkupplung, überlistbarer Drehantrieb, NOT-AUS, 4-Loch Befestigung der Handhabe , ohne Toleranzausgleich, inklusive Klemmenabdeckungen für die Einspeiseseite Haupt- und NOT-AUS-Schalter SENTRON 3LD5 für das sichere Abschalten von Lasten in vielen Bereichen der Industrial Machinery auf dem US-Markt.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 160 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Durch die Zertifizierung nach UL489 prädestiniert für den Export in NAFTA Staaten. Durch die Vielzahl an Zubehör eignet er sich der 3LD5 besonders als Haupt-Trennschalter. Er kann ebenso als manuelle Motorsteuerung verwendet werden, weil er zusätzlich nach UL60947-4-1 zertifiziert ist.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
