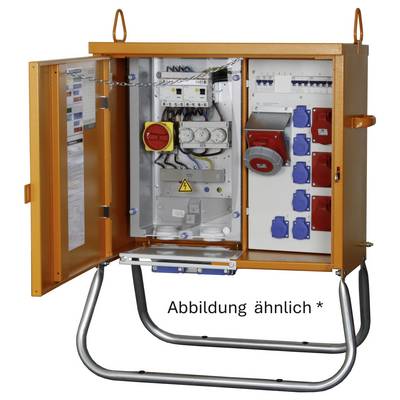

MERZ M-VEV 35/21-6/V1/X Verteilerschrank MZB9784 400 V 32 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (1.494,96 € / Stück)
1.494,96 €
zzgl. 26,99 €
zzgl. MwSt.
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Verteilerschrank 35 A
- Stabiles Gehäuse aus verzinktem Stahlblech mit witterungsbeständiger Pulverbeschichtung RAL 2000
- 2 schwenkbare Kranösen
- Messeinrichtung nach DIN 43870
- Alle Einbauten schutzisoliert
- Verzinktes Untergestell mit Kunststoffhülsen für Erdnägel zur Bodenbefestigung
- Norm DIN EN 61439-4
Technische Daten
- Produkt-Art
Verteilerschrank
- Nenn-Eingangsspannung
400 V
- Nenn-Eingangsstrom
32 A
- Nenn-Ausgangsspannung
400 V
- Eingänge
Klemme 6-35 mm²
- Anschluss A
Schraubklemmen
- Anschluss B
CEE-Steckdose 16 A 5polig
CEE-Steckdose 32 A 5polig
Schutzkontakt-Steckdose
- Anzahl CEE Kupplungen
3
- Anzahl Schutzkontakt-Steckdosen
6
- Normen
DIN EN 61439-4
- Herstellerfarbe
Orange
- Abm.
(B x H x T) 710 x 935 x 360 mm
- Breite
710 mm
- Höhe
935 mm
- Tiefe
360 mm
- Eingänge (CEE Verteiler)
Schraubklemmen
- Ausgänge (CEE Verteiler)
CEE-Kupplung 16 A 5polig
CEE-Kupplung 32 A 5polig
Schutzkontakt-Kupplung
Dokumente & Downloads
Datenblatt
Datenblatt 3521745 MERZ M-VEV 35/21-6/V1/X Verteilerschrank MZB9784 400 V 32 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3521745 MERZ M-VEV 35/21-6/V1/X Verteilerschrank MZB9784 400 V 32 A
Beschreibung
Verteilerschrank 22 kVA
Hauptschalter (laienbedienbar): 1
FI-Schutz: 1x40/0,03A Typ B
CEE Steckdosen 5-pol.: 2x16A, 1x32A
Schutzkontaktsteckdosen: 6
Leitungsschutzschalter: 2x16A C 3pol.;3x16A C 1pol.
Hauptschalter (laienbedienbar): 1
FI-Schutz: 1x40/0,03A Typ B
CEE Steckdosen 5-pol.: 2x16A, 1x32A
Schutzkontaktsteckdosen: 6
Leitungsschutzschalter: 2x16A C 3pol.;3x16A C 1pol.
Hinweise
Achtung: Anschluss nur durch eine Elektrofachkraft.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
