Name: Phoenix Contact 1046800 DC/DC-Wandler 24 V/DC 5 A Inhalt 1 St.
Brand: Phoenix Contact
SKU: 2209025
Availability: BackOrder

Schaltnetzteil von Phoenix Contact mit Lüftungsschlitzen und Anschlussklemmen, montierbar auf DIN-Schiene. Geeignet für industrielle Anwendungen.

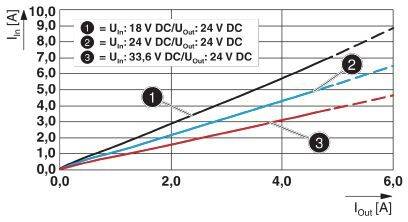

Diagramm zeigt drei lineare Graphen mit DC/DC-Werten. X-Achse: I_out [A], Y-Achse: I_in [A]. Verschiedene Eingangs- und Ausgangsspannungen für Werte: 18V, 24V, 33,6V.

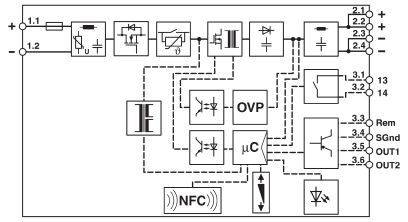

Diagramm eines elektronischen Schaltkreises mit Symbolen für verschiedene Komponenten, wie NFC, Mikrocontroller, OVP und Anschlüsse.

Diagramm der Effizienzkurve eines Netzteils. Die x-Achse zeigt den Ausgangsstrom I_out in Ampere, die y-Achse die Effizienz Eta in Prozent. Effizienz steigt von 85% auf über 90%. Punkt (1): U_in = 24 V DC/U_out = 24 V DC.

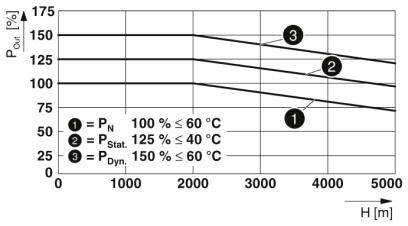

Diagramm zeigt drei Kurven zum Leistungsbedarf (P QM) verschiedener Systeme auf der Höhe (H). Punkte markieren Temperaturgrenzen: 60 °C, 40 °C.

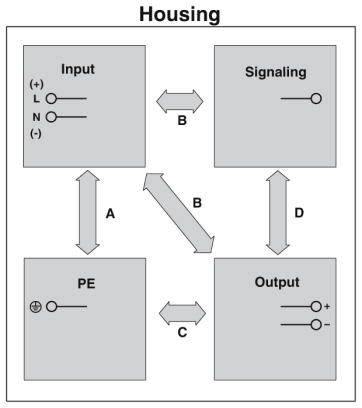

Diagramm zeigt ein System in 'Housing' mit vier Blöcken: 'Input', 'Signaling', 'Output', 'PE'. Pfeile A-D zwischen Blöcken zeigen Verbindungen.

1/6

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (286,08 € / Stück)

286,08 €

inkl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DC/DC-Wandler

18..32 V, 24 V, 1, 120 VA, Schutzart (IP): IP20, Ringkern: nein, Geeignet für Platinenmontage: nein, Geeignet für Reiheneinbau: nein

Technische Daten

Spannungsfestigkeit: 35 V/DC 60 s
Abisolierlänge: 10 mm
Stromaufnahme: 6.9 A (24 V/DC)

Ausführung: 1046800

Eingangsspannung (nominal): 24 V/DC

Typ: Hutschienen-Netzteile

Produkt-Art: DC/DC-Wandler

Eingangsspannung (min.): 18 V/DC

Ausgangsspannung: 24 V/DC

Eingänge: 6.9 A

Eingangsspannung: 18 V/DC - 32 V/DC

Eingangsspannung (max.): 32 V/DC

Ausgangsstrom (max.): 5 A

Ausgangsstrom (max.) - gerundet: 5 A

Ausgangstyp (Netzteile): Festspannung

Ausgangsspannung (nom.): 24 V/DC

Anschluss: Schrauben

Abm.: (L x B x H) 125 x 36 x 130 mm

Gewicht: 0.6 kg

Ausgangsspannung (max.): 24 V/DC

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (min.) (Derating): +60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 1046800

Inhalt: 1 St.

MTBF: 1600000 h

Netzgeräte-Besonderheiten: DC/DC Wandler

Breite: 36 mm

Höhe: 130 mm

Länge: 125 mm

: IP20

Max. Temperatur: +85 °C

Min. Temperatur: -40 °C

Typ: QUINT4-PS/24DC/24DC/5/SC

Wirkungsgrad: 92.2 %

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Ausgangsspannung

Ausgangsstrom (max.) - gerundet

Ausgangstyp (Netzteile)

Eingangsspannung (max.)

Eingangsspannung (min.)

Eingangsspannung (nominal)

Phoenix Contact 1046800 DC/DC-Wandler 24 V/DC 5 A Inhalt 1 St.

Bestell-Nr.:2209025

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Dieser Artikel

Schrauben

24 V/DC

5 A

Festspannung

32 V/DC

18 V/DC

24 V/DC

Stück

Min.: 1

Vielfache: 1

286,08 €^*

Phoenix Contact 1046803 DC/DC-Wandler 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2209026

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Schrauben

24 V/DC

10 A

Festspannung

32 V/AC

18 V/DC

24 V/DC

Stück

Min.: 1

Vielfache: 1

224,99 €^*

Phoenix Contact 2905007 DC/DC-Wandler 8 A Inhalt 1 St.

Bestell-Nr.:2225620

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Steckbarer Schraubanschluss

12 V/DC

8 A

Festspannung

18 V/DC

9 V/DC

12 V/DC

Stück

Min.: 1

Vielfache: 1

405,00 €^*

Phoenix Contact 2905008 DC/DC-Wandler 5 A Inhalt 1 St.

Bestell-Nr.:2225621

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Steckbarer Schraubanschluss

48 V/DC

5 A

Festspannung

60 V/DC

30 V/DC

48 V/DC

Stück

Min.: 1

Vielfache: 1

335,00 €^*

Phoenix Contact 2905009 DC/DC-Wandler 10 A Inhalt 1 St.

Bestell-Nr.:2225622

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

96 V/DC

42 V/DC

72 V/DC

Stück

Min.: 1

Vielfache: 1

315,00 €^*

Phoenix Contact 2905010 DC/DC-Wandler 10 A Inhalt 1 St.

Bestell-Nr.:2225623

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

154 V/DC

67.2 V/DC

Stück

Min.: 1

Vielfache: 1

315,00 €^*

Phoenix Contact 2905011 DC/DC-Wandler 10 A 240 VA Inhalt 1 St.

Bestell-Nr.:2225624

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

96 V/DC

42 V/DC

Stück

Min.: 1

Vielfache: 1

385,00 €^*

Phoenix Contact 2905012 DC/DC-Wandler 24 V 10 A 240 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2225625

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Steckbarer Schraubanschluss

24 V/DC

10 A

Festspannung

154 V/DC

67.2 V/DC

Stück

Min.: 1

Vielfache: 1

385,00 €^*

Phoenix Contact 2906300 DC/DC-Wandler 24 V 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2225666

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

Schrauben

24 V/DC

2.5 A

Festspannung

1000 V/DC

300 V/DC

Stück

Min.: 1

Vielfache: 1

224,32 €^*

Phoenix Contact 2910119 DC/DC-Wandler 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2141016

Lieferung Do., 29. Okt.

3 Stück

Versand durch Conrad Electronic

Push-In-Klemme

24 V/DC

5 A

Festspannung

32 V/DC

18 V/DC

24 V/DC

Stück

Min.: 1

Vielfache: 1

286,08 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209025 Phoenix Contact 1046800 DC/DC-Wandler 24 V/DC 5 A Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209025 Phoenix Contact 1046800 DC/DC-Wandler 24 V/DC 5 A Inhalt 1 St.

Beschreibung

Primär getakteter DC/DC-Wandler, QUINT, Tragschienenmontage, SFB Technology (Selective Fuse Breaking), Schraubanschluss, Eingang: 24 V DC, Ausgang: 24 V DC / 5 A

Ausführung

Ausstattung: 18..32 V, 24 V

Lieferumfang

Geliefert wird: Phoenix Contact DC/DC-Wandler 1046800, Verpackungseinheit: 1 Stk., EAN: 4055626643458

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Primär getakteter DC/DC-Wandler, QUINT, Tragschienenmontage, SFB Technology (Selective Fuse Breaking), Schraubanschluss, Eingang: 24 V DC, Ausgang: 24 V DC / 5 A
