Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Überspannungsschutzgerät 5 kA 1 St. kaufen

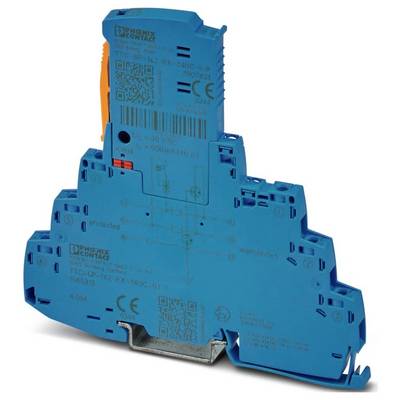

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Überspannungsschutzgerät 5 kA 1 St.-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

282 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (88,23 € / Stück)

88,23 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzgerät

24 V, 30 V, 5 kA, 0,6 A, 55 V, 1400 V, sonstige, Klemme, Mit Fernmeldekontakt: nein, optisch, Explosionsgeprüfte Ausführung: ja

Technische Daten

Produktfamilie: TERMITRAB complete
IEC-Prüfklasse: C1;C2;C3;D1
Bauform: Tragschienenmodul zweiteilig steckbar
Meldung Überspannungsschutz defekt: optisch
Nennspannung UN: 24 V DC
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 6,2 mm +0,1 mm
Höhe: 105,8 mm
Tiefe: 100 mm (inkl. Tragschiene 7,5 mm)
Farbe: blau (RAL 5015);lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PBT
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Höchste Dauerspannung UC: 30 V DC
Bemessungsstrom: 600 mA (40 °C)
Betriebswirkstrom IC bei UC: ≤ 5 µA
Schutzleiterstrom IPE: ≤ 1 µA
Gesamtableitstoßstrom ITotal (8/20) µs: 10 kA
Schutzpegel Up (Ader-Ader): ≤ 55 V (C1 - 1 kV / 500 A);≤ 65 V (C2 - 10 kV / 5 kA);≤ 55 V (C3 - 100 A)
Schutzpegel Up (Ader-Erde): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1,05 kV (C2 - 10 kV / 5 kA);≤ 1,4 kV (C3 - 100 A)
Kapazität (Ader-Ader): typ. 2 nF
Widerstand pro Pfad: 1,65 Ω ±20 %
Erforderliche Vorsicherung maximal: 630 mA (FF)
Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m (amsl)
Normen/Bestimmungen: IEC 61643-21
Hinweis: 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012
Montageart: Tragschiene: TH 35 - 7,5 mm
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoff: PBT
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Aderpaare pro Modul: 1
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 5 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 0,5 kA
Ansprechzeit tA (Ader-Erde): ≤ 100 ns
Schutzpegel Up statisch (Ader-Erde): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1,05 kV (C2 - 10 kV / 5 kA)
Impuls-Rücksetzzeit (Ader-Erde): ≤ 30 ms
EN 61643-21: EN 61643-21
Nennableitstoßstrom In (8/20) µs (Ader-Ader): 5 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Ader): 0,5 kA
Schutzpegel Up statisch (Ader-Ader): ≤ 50 V (C1 - 1 kV / 500 A);≤ 65 V (C2 - 10 kV / 5 kA)
Ansprechzeit tA (Ader-Ader): ≤ 1 ns
Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 250 kHz / 150 Ω)
Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: typ. 940 kHz
Stoßstromfestigkeit (Ader-Ader): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A
Impuls-Rücksetzzeit (Ader-Ader): ≤ 700 ms
Maximale innere Kapazität Ci: vernachlässigbar
Max. innere Induktivität Li: vernachlässigbar
Maximaler Eingangsstrom Ii: 400 mA (T4 / -40 °C ... +50 °C);250 mA (T4 / -40 °C ... +70 °C);350 mA (T6 / -40 °C ... +35 °C);100 mA (T6 / -40 °C ... +70 °C)
max. Eingangsspannung Ui: 30 V DC
Isolationsspannung gegen Erde: > 180 V DC
Konformität/Zulassungen: Konformität/Zulassungen
UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4A

Produkt-Art: Überspannungsschutzgerät

Ableitstrom: 5 kA

Ansprechzeit (Details): 1 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 °C ... 85 °C °C

: IP20

Herst.-Teilenr.: 1065312

Typ: TTC-6P-1X2-EX-24DC-UT-I

Normen: IEC 61643-21; EN 61643-21; UL. USA / Kanada: Class I. Div. 2. Groups A. B. C. D T4A

Abm.: (B x H x T) 6.2 x 105.8 x 100 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Tiefe: 100 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Überspannungsschutzgerät 5 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Überspannungsschutzgerät 5 kA 1 St.

Beschreibung

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter Statusanzeige für einen 2-adrigen erdpotenzialfrei betriebenen Ex-i-Signalkreis, z.B. 0(4)…20 mA Stromschleife, HART-fähig. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
