Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Überspannungsschutzgerät 6 kA Piece 1 St. kaufen

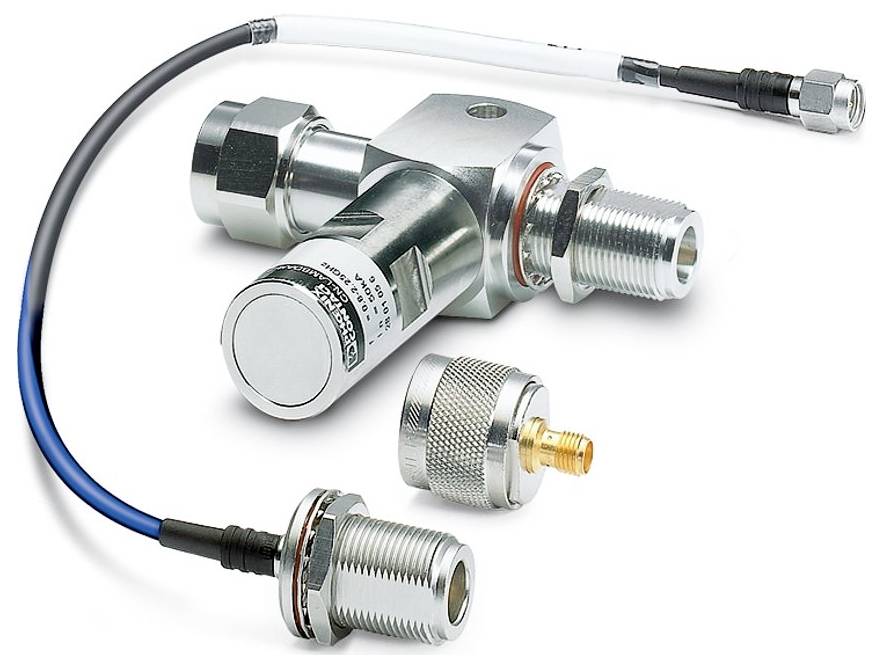

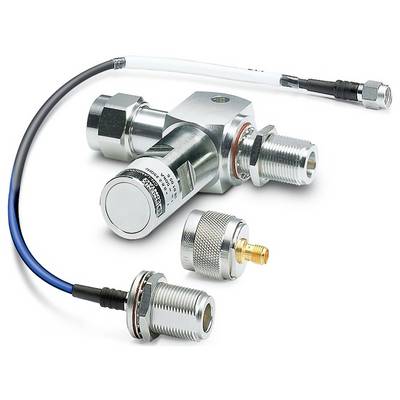

Verschiedene Koaxialkabelstecker und Adapter auf weißem Hintergrund, einschließlich gerader und rechtwinkliger Typen mit metallischen Oberflächen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (168,06 € / Stück)

168,06 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

IEC-Prüfklasse: C2;C3;D1
Bauform: Zwischenstecker
Polzahl: 2
Meldung Überspannungsschutz defekt: keine
Anschlussart: Schraubanschluss
Anzugsdrehmoment: 1,5 Nm
Breite: 84,8 mm
Höhe: 25 mm
Tiefe: 81,5 mm
Farbe: nickelfarben
Material Gehäuse: HPb59-1
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: Line-Shield/Earth Ground
Bemessungsstrom: 2 A (25 °C)
Gesamtableitstoßstrom ITotal (8/20) µs: 6 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch: ≤ 1 V
Schutzpegel Up (Ader-Erde): ≤ 5 V (C1 - 1 kV / 500 A);≤ 25 V (C2 - 10 kV / 5 kA);≤ 15 V (6 kV / 3 kA)
Stoßstromfestigkeit (Ader-Erde): C2 - 10 kV / 5 kA;D1 - 1 kA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP55
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Höhenlage: ≤ 2000 m (amsl)
Normen/Bestimmungen: EN 61643-21
Hinweis: 2001 + A1:2009
Montageart: Anschlussspezifisches Zwischenstecken
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 6 kA
Einfügungsdämpfung aE, asym.: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
Material Gehäuseoberfläche: Cu-Sn-Zn
Material Kontaktoberfläche: Au
Material Isolierkörper: PTFE
Material Federkontakt: QSn6.5-0.1
Nennableitstoßstrom In (8/20) µs (Ader-Schirm): 6 kA
Frequenzbereich: 0,8 GHz ... 2,25 GHz
Stehwellenverhältnis VSWR im 50-Ω-System: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤ 1,10 (1,7 GHz ... 2,1 GHz)
Zulässige HF-Leistung Pmax bei VSWR=xx (50-Ohm-System): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch: ≤ 1 V
Stoßstromfestigkeit (Ader-Schirm): C2 - 10 kV/5 kA;D1 - 1 kA
PE-Anschluss: PE-Anschluss
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Schirm): 1 kA
