Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiableiter 1 St.
Brand: Phoenix Contact
SKU: 3579768
Availability: BackOrder

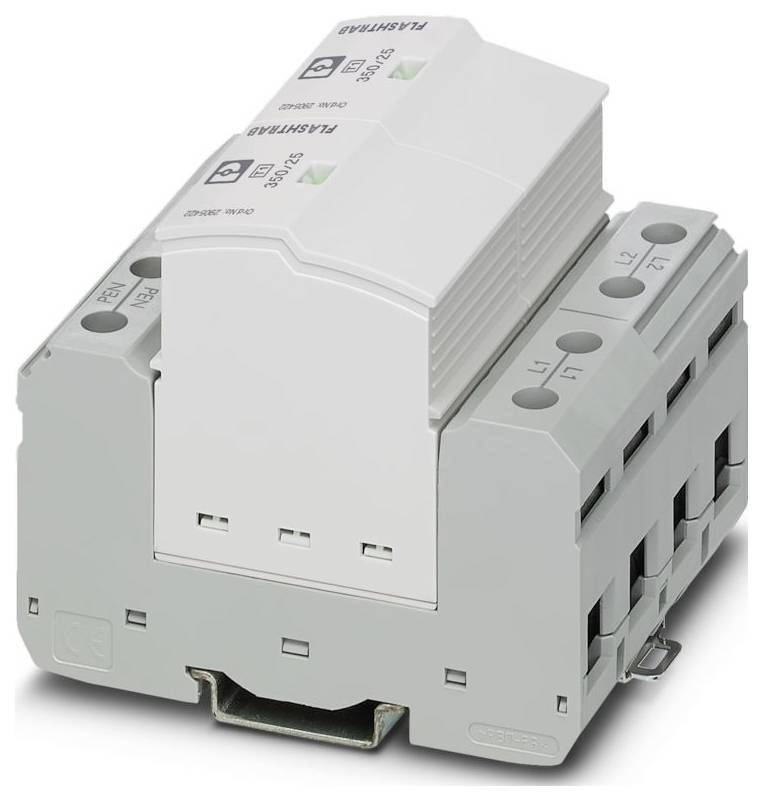

Ein graues, modulares elektronisches Gerät mit mehreren Steckplätzen und Beschriftungen, das auf einer DIN-Schiene montiert ist und für den Stromschutz oder die Steuerung verwendet wird.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

466,14 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Kombiableiter Typ 1+2

Netzform DC: nein, Netzform IT: nein, Netzform TN: nein, Netzform TN-C: ja, Netzform TN-C-S: nein, Netzform TN-S: nein, Netzform TT: nein, Netzform sonstige: nein, 25 kA, 350 V, 240 V, 1,5 kV, 50 kA, Hutschiene TH35, sonstige, 35 mm², Mit Fernmeldekontakt: ja, Ausblasend: nein, optisch, Prüfklasse Typ 1: ja, Integrierte Vorsicherung: ja, Geeignet für Außengebrauch: nein, Schutzart (IP): IP20

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: SEC Family
IEC-Prüfklasse: I / II;I;T1 / T2;T1
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 2
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Nennspannung UN: 240/415 V AC (TN-C)
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Steck-/Schraubanschluss über COMBICON
Schraubengewinde: M2
Anzugsdrehmoment: 40 lbf-in.
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 3 ... 2
Breite: 71,2 mm
Höhe: 95,2 mm
Tiefe: 74,5 mm
Teilungseinheit: 4 TE
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR 20 % GF;PBT-FR
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: 2L-PEN
Höchste Dauerspannung UC: 350 V AC
Nennableitstoßstrom In (8/20) µs: 25 kA
Gesamtableitstoßstrom ITotal (10/350) µs: 50 kA
Ansprechzeit tA: ≤ 100 ns
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m (amsl)
Normen/Bestimmungen: EN 61643-11
Hinweis: 2012
Montageart: Tragschiene: 35 mm
EN Type: T1 / T2;T1
Stromversorgungssystem IEC: TN-C
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Nennfrequenz fN: 50 Hz (60 Hz)
CTI-Wert des Materials: 600
Isolierstoff: PA6.6-FR 20% GF;PBT-FR
Materialgruppe: I
Schutzpfade: L-L;L-G
Maximaler Ableitstoßstrom Imax (8/20) µs: 50 kA
Blitzprüfstrom (10/350) µs, Ladung: 12,5 As
Blitzprüfstrom (10/350) µs, spezifische Energie: 160 kJ/Ω
Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp: 25 kA
Folgestromlöschfähigkeit Ifi: 100 kA (264 V AC)
Schutzpegel Up: ≤ 1,5 kV
Restspannung Ures: ≤ 1,5 kV (bei In)
Ansprechstoßspannung bei 6 kV (1,2/50) µs: ≤ 1,5 kV
TOV-Verhalten bei UT: 415 V AC (5 s / withstand mode);457 V AC (120 min / withstand mode)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
UL-Spezifikationen: UL-Spezifikationen
Energieverteilungssystem: Delta;Wye;Split phase
Nennfrequenz: 50/60 Hz
SPD Typ: 2CA
Benennung Anschluss: Defektfernmeldekontakt
Betriebsspannung: 125 V AC
Betriebsstrom: 10 mA AC ... 1 A AC;1 A DC (30 V DC)
Abisolierlänge: 7 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Nennlaststrom IL: 50 A
Kurzschlussfestigkeit ISCCR: 100 kA (264 V AC)
Maximale Vorsicherung bei V‑Durchgangsverdrahtung: 125 A (gG)
Maximale Vorsicherung bei Stichleitungsverdrahtung: 315 A (gG)
Maximale Dauerspannung MCOV (L-G): 350 V AC
Nennspannung: 240 V AC;240/415 V AC;120/240 V AC
UL Anzeige / Fernmeldung: UL Anzeige / Fernmeldung
Betriebsstrom AC: 1 A AC
UL-Anschlussdaten: UL-Anschlussdaten
Maximale Dauerspannung MCOV (L-L): 700 V AC
Allgemein: Allgemein
Zusätzliche technische Daten: Zusätzliche technische Daten
EN 61643-11: EN 61643-11
Farbe (Stecker): lichtgrau (RAL 7035)
Farbe (Basiselement): grau (RAL 7042)
Kurzschlussfestigkeit (SCCR): 50 kA
Nennspannungsschutz VPR (L-L): 2000 V
Nennspannungsschutz VPR (L-G): 1500 V
Nennableitstoßstrom In: 20 kA

Produkt-Art: Kombiableiter

Nennspannung: 240 V/AC
415 V/AC
120 V/AC

Ansprechzeit (Details): 100 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 80 °C

: IP20

Herst.-Teilenr.: 2905416

Typ: 1+2

Normen: EN 61643-11

Abm.: (B x H x T) 71.2 x 95.2 x 74.5 mm

Breite: 71.2 mm

Höhe: 95.2 mm

Tiefe: 74.5 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiableiter 1 St.

Bestell-Nr.:3579768

Lieferung Di., 27. Okt.

2 Stück

Versand durch PF items GmbH

Dieser Artikel

Stück

Min.: 1

Vielfache: 1

466,14 €^*

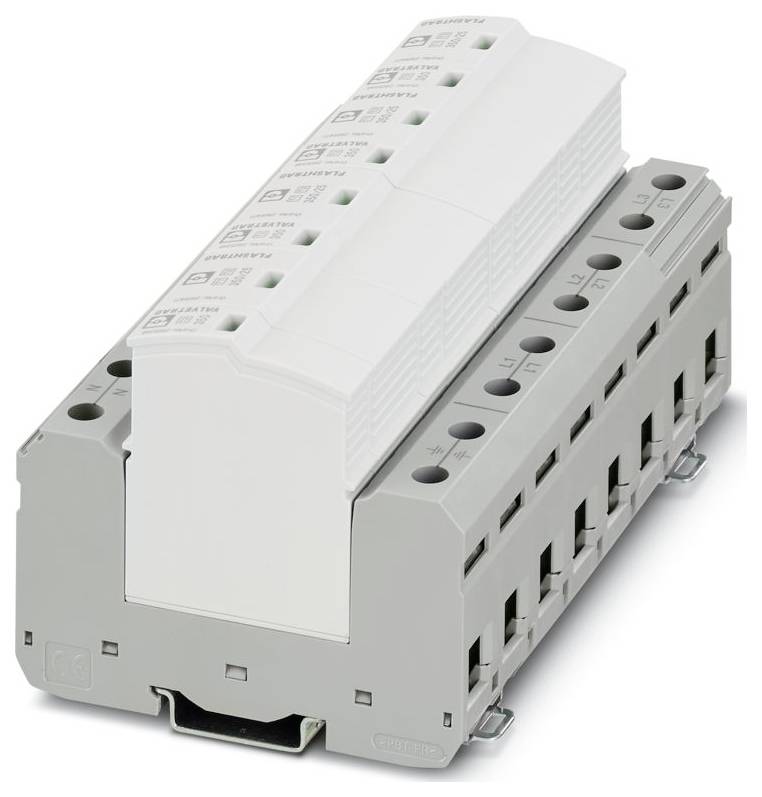

Phoenix Contact 1044386 FLT-SEC-T1+T2-3IT-350/25-FM Kombiableiter 0.5 mA 1 St.

Bestell-Nr.:3562128

Lieferung Di., 13. Okt.

10 Stück

Versand durch PF items GmbH

Stück

Min.: 1

Vielfache: 1

1.012,83 €^*

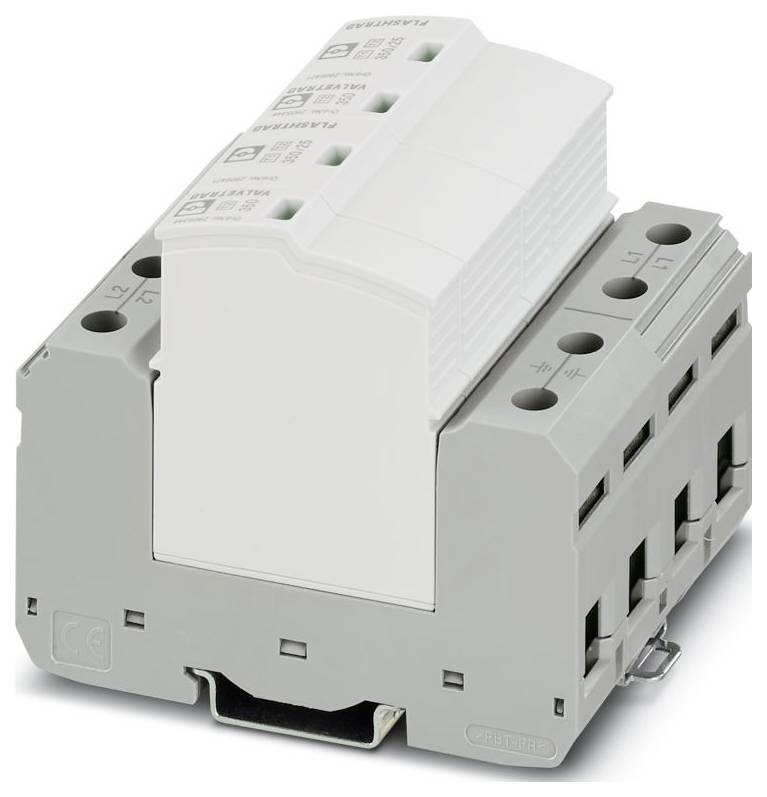

Phoenix Contact 1044388 FLT-SEC-T1+T2-2IT-350/25-FM Kombiableiter 25 kA 1 St.

Bestell-Nr.:3562133

Lieferung Di., 27. Okt.

11 Stück

Versand durch MultiTech Trading GmbH

Stück

Min.: 1

Vielfache: 1

611,95 €^*

Phoenix Contact 1380654 FLT-MB-T1-264/12.5-1+1-UT Kombiableiter 0.01 mA 1 St.

Bestell-Nr.:3588055

Lieferung Di., 13. Okt.

10 Stück

Versand durch PF items GmbH

Stück

Min.: 1

Vielfache: 1

199,67 €^*

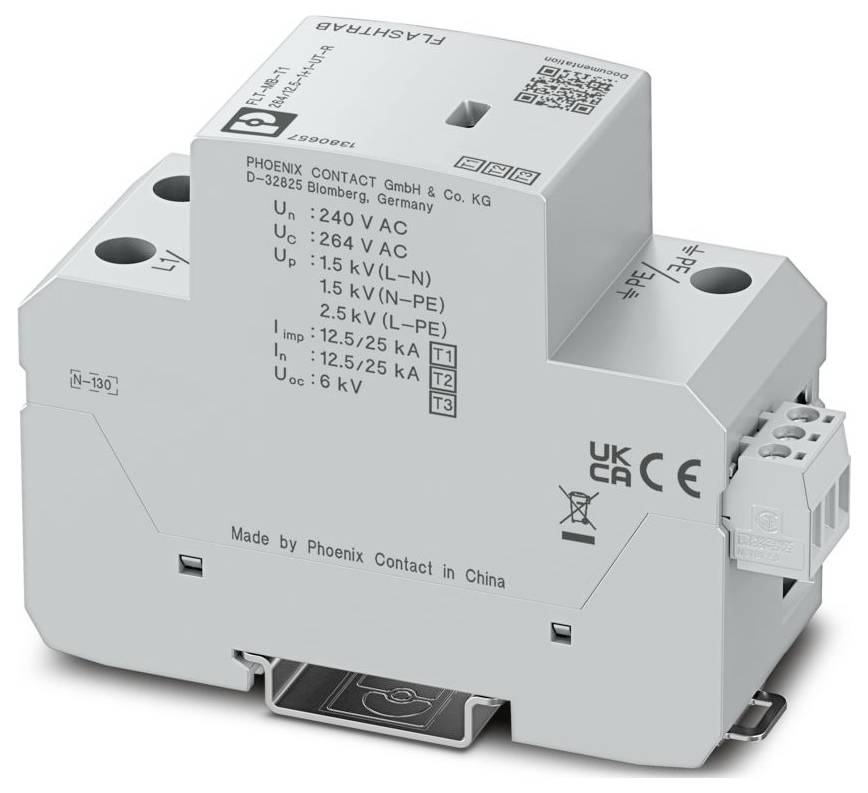

Phoenix Contact 1380657 FLT-MB-T1-264/12.5-1+1-UT-R Kombiableiter 0.01 mA 1 St.

Bestell-Nr.:3588057

Lieferung Di., 13. Okt.

136 Stück

Versand durch PF items GmbH

Stück

Min.: 1

Vielfache: 1

222,33 €^*

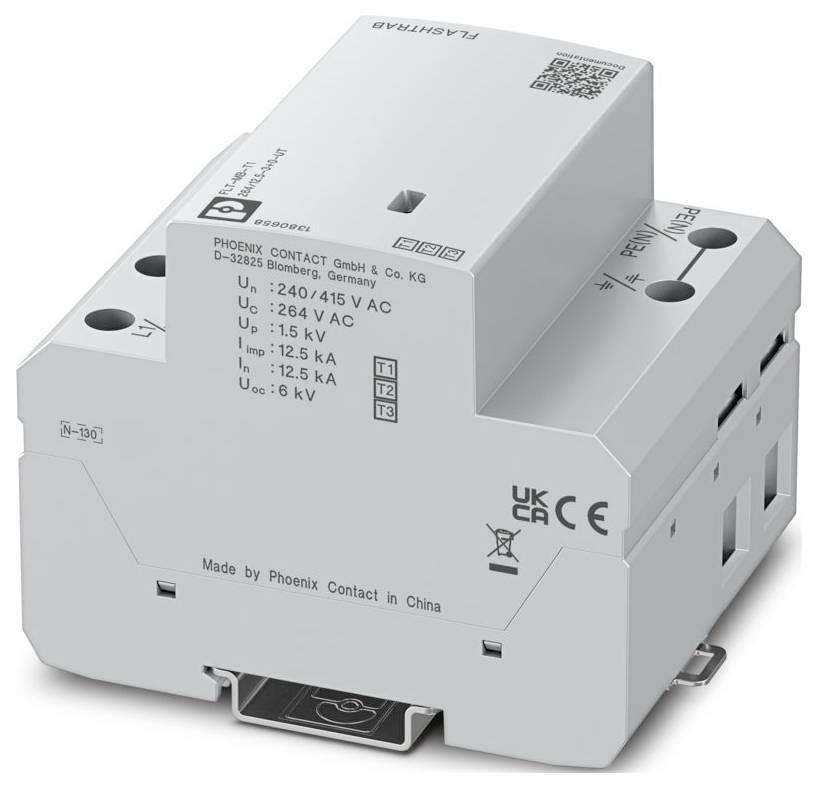

Phoenix Contact 1380658 FLT-MB-T1-264/12.5-3+0-UT Kombiableiter 1 St.

Bestell-Nr.:3588058

Lieferung Di., 13. Okt.

33 Stück

Versand durch PF items GmbH

Stück

Min.: 1

Vielfache: 1

273,70 €^*

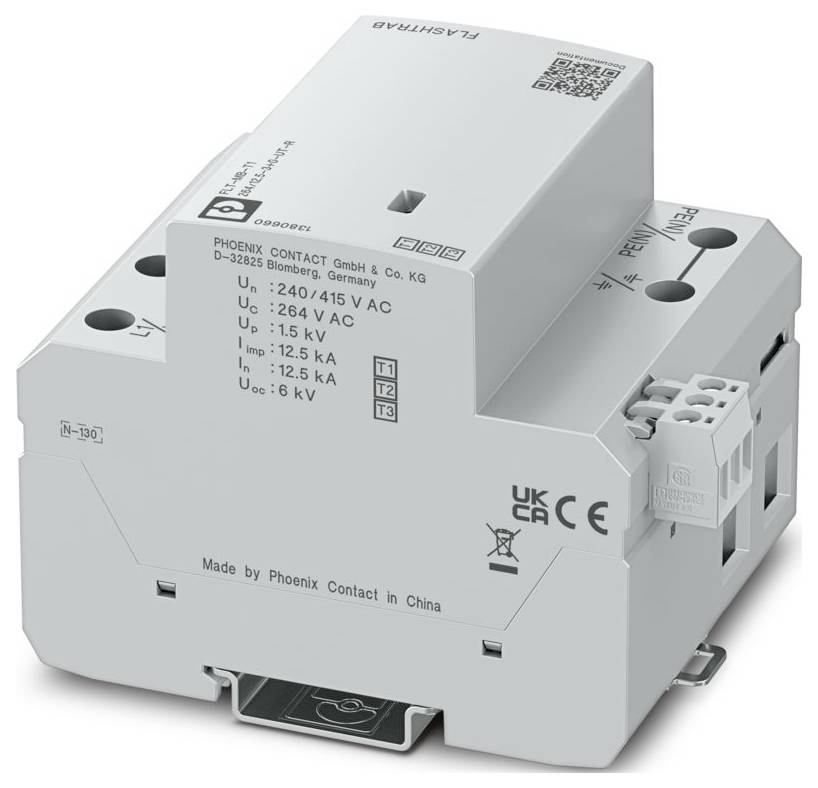

Phoenix Contact 1380660 FLT-MB-T1-264/12.5-3+0-UT-R Kombiableiter 12.5 kA Piece 1 St.

Bestell-Nr.:3588051

Lieferung Di., 13. Okt.

3 Stück

Versand durch PF items GmbH

Stück

Min.: 1

Vielfache: 1

313,61 €^*

Phoenix Contact 1380661 FLT-MB-T1-264/12.5-3+1-UT Kombiableiter 0.01 mA 1 St.

Bestell-Nr.:3588053

Lieferung Mi., 14. Okt.

7 Stück

Versand durch smartgoods.de

Stück

Min.: 1

Vielfache: 1

266,40 €^*

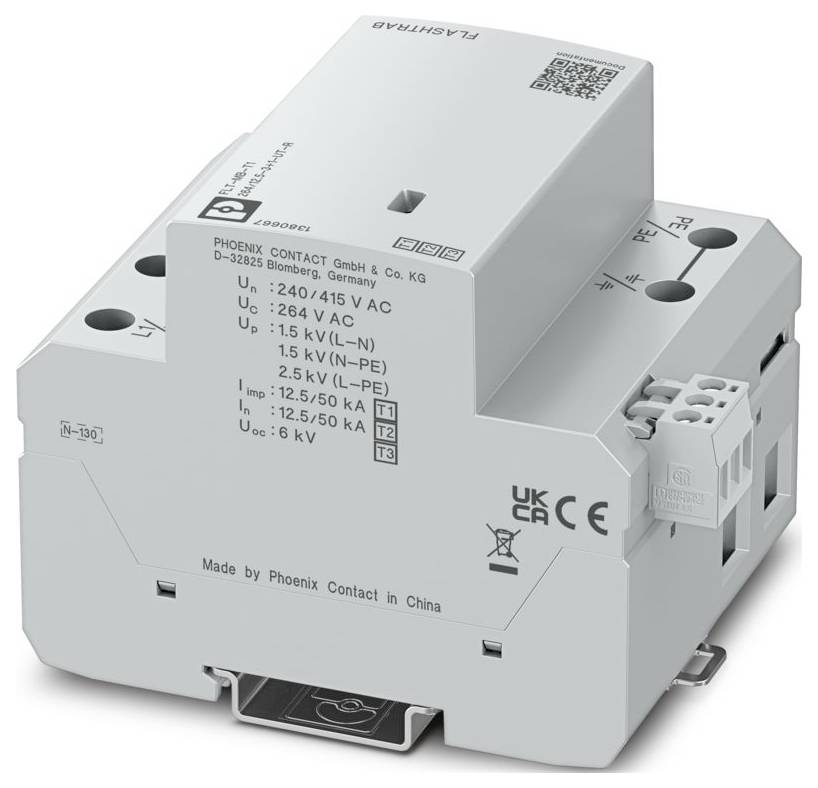

Phoenix Contact 1380667 FLT-MB-T1-264/12.5-3+1-UT-R Kombiableiter 0.01 mA 1 St.

Bestell-Nr.:3588060

Lieferung Di., 13. Okt.

24 Stück

Versand durch smartgoods.de

Stück

Min.: 1

Vielfache: 1

295,06 €^*

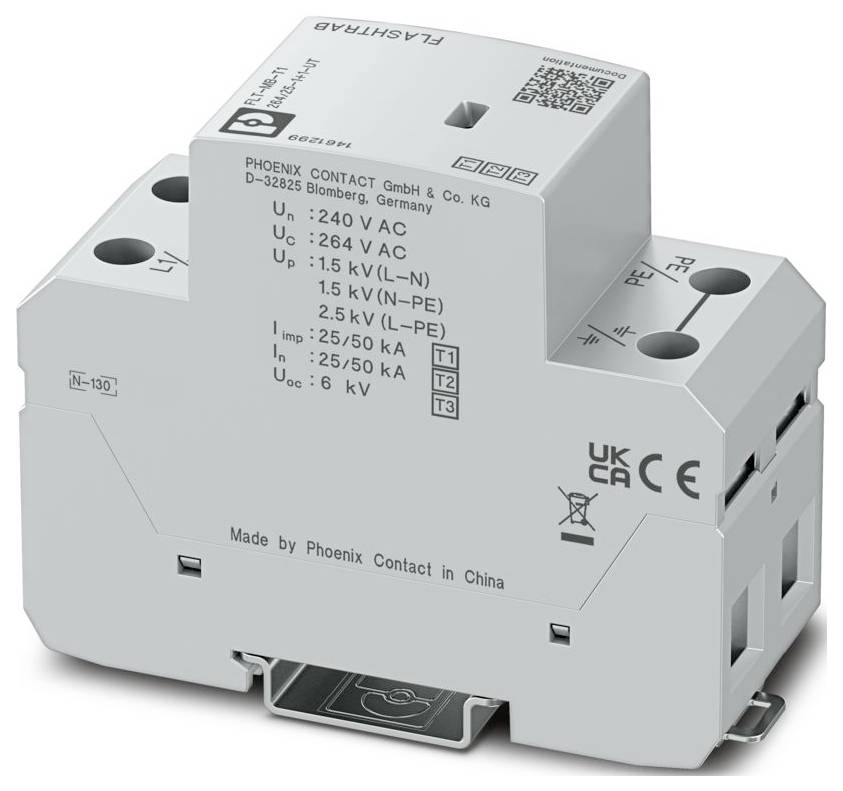

Phoenix Contact 1461299 FLT-MB-T1-264/25-1+1-UT Kombiableiter 0.01 mA Piece 1 St.

Bestell-Nr.:3588232

Lieferung Di., 13. Okt.

12 Stück

Versand durch PF items GmbH

Stück

Min.: 1

Vielfache: 1

308,53 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiableiter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiableiter 1 St.

Beschreibung

Steckbarer und leckstromfreier Blitzstromableiter, gem. Typ 1 / Class I, für 2-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (L1, L2, PEN).

Ausführung

Ausstattung: 350 V, 240 V, 35 mm², 35 mm²

Lieferumfang

Geliefert wird: Phoenix Contact Blitzstromableiter Typ 1 FLTSECPT1-2C350/25FM, Verpackungseinheit: 1 Stk., EAN: 4046356950077

Hinweise

Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker

Beschreibung

Steckbarer und leckstromfreier Blitzstromableiter, gem. Typ 1 / Class I, für 2-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (L1, L2, PEN).
