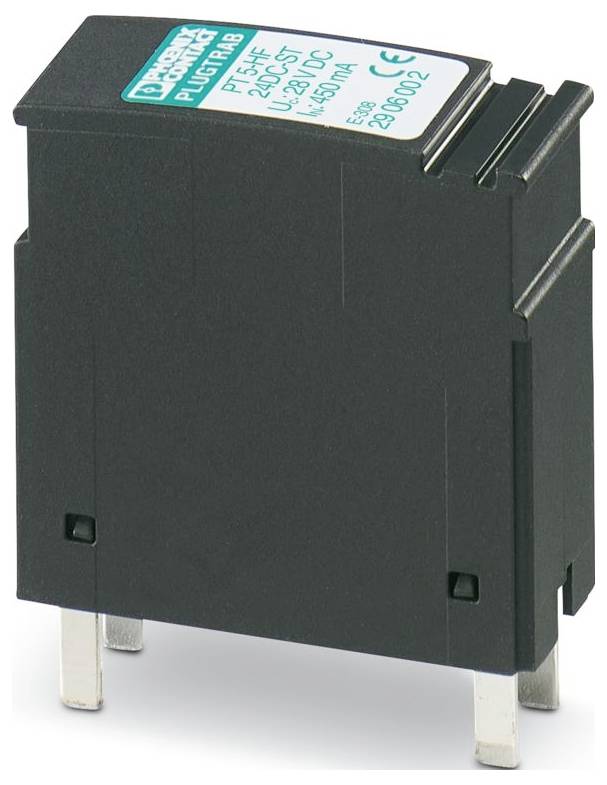

Phoenix Contact 2906002 PT 5-HF-24DC-ST Überspannungsschutzgerät 20 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch PF items GmbH
Anzahl
Gesamt
125,39 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Überspannungsschutzgerät
- 24 V, 28 V, 10 kA, 0,45 A, 50 V, 150 V, 70 MHz, sonstige, Mit Fernmeldekontakt: nein, Explosionsgeprüfte Ausführung: nein
Technische Daten
- Produktfamilie: PLUGTRAB PT
- IEC-Prüfklasse: C1;C2;C3;D1
- Bauform: Stecker
- Polzahl: 5
- Meldung Überspannungsschutz defekt: keine
- Nennspannung UN: 24 V DC
- Anschlussart: Schraubanschluss (in Verbindung mit Basiselement)
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,8 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 17,7 mm
- Höhe: 45 mm
- Tiefe: 52 mm
- Teilungseinheit: 1 TE
- Farbe: schwarz (RAL 9005)
- Brennbarkeitsklasse nach UL 94: V-0
- Material Gehäuse: PA 6.6
- Mechanische Daten: Mechanische Daten
- Offene Seitenwand: Nein
- Wirkungsrichtung: Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
- Höchste Dauerspannung UC: 28 V DC
- Bemessungsstrom: 450 mA (45 °C)
- Betriebswirkstrom IC bei UC: ≤ 5 µA
- Schutzleiterstrom IPE: ≤ 5 µA (mit PT 2X2-BE);≤ 1 µA (mit PT 2X2+F-BE)
- Impulsableitstoßstrom Iimp (10/350) µs: 2,5 kA (mit PT 2X2-BE);2,5 kA (mit PT 2X2+F-BE)
- Gesamtableitstoßstrom ITotal (8/20) µs: 20 kA
- Schutzpegel Up (Ader-Ader): ≤ 150 V (C1 - 1 kV / 500 A);≤ 165 V (C2 - 10 kV / 5 kA);≤ 450 V (C2 - 10 kA);≤ 50 V (C3 - 25 A)
- Schutzpegel Up (Ader-Erde): ≤ 150 V (C1 - 1 kV / 500 A);≤ 700 V (C1 - 1 kV / 500 A mit PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 5 kA);≤ 900 V (C2 - 10 kV / 5 kA mit PT 2X2+F-BE);≤ 450 V (C2 - 10 kA);≤ 1000 V (C2 - 10 kA mit PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A mit PT 2X2+F-BE)
- Kapazität (Ader-Ader): typ. 23 pF
- Widerstand pro Pfad: 2,2 Ω ±10 %
- Erforderliche Vorsicherung maximal: 500 mA (T)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m (amsl)
- Normen/Bestimmungen: IEC 61643-21/A2
- Hinweis: 2012
- Montageart: auf Basiselement
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Aderpaare pro Modul: 2
- Nennableitstoßstrom In (8/20) µs (Ader-Erde): 10 kA (mit PT 2X2+F-BE);10 kA (mit PT 2X2-BE)
- Ansprechzeit tA (Ader-Erde): ≤ 500 ns
- Nennableitstoßstrom In (8/20) µs (Ader-Ader): 10 kA
- Ansprechzeit tA (Ader-Ader): ≤ 500 ns
- Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 13 MHz / 100 Ω)
- Nennimpulsstrom Ian (10/1000)µs (Ader-Ader): 25 A
- Schutzpegel Up (Ader-Signalmasse): ≤ 150 V (C1 - 1 kV / 500 A);≤ 150 V (C1 - 1 kV / 500 A mit PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 5 kA);≤ 165 V (C2 - 10 kV / 5 kA mit PT 2X2-BE);≤ 450 V (C2 - 10 kA);≤ 450 V (C2 - 10 kV / 5 kA mit PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A mit PT 2X2-BE)
- Grenzfrequenz fg (3 dB), sym. im 100 Ω-System: typ. 70 MHz
- Produkt-Art
Überspannungsschutzgerät
- Ableitstrom
20 kA
- Nennspannung
24 V/DC
- Ansprechzeit (Details)
500 ns
- Ausführung
Stecker
IP20
- Herst.-Teilenr.
2906002
- Typ
Stecker
- Normen
IEC 61643-21/A2
- Abm.
(B x H x T) 17.7 x 45 x 52 mm
- Breite
17.7 mm
- Höhe
45 mm
- Tiefe
52 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Überspannungsschutzgerät 20 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Überspannungsschutzgerät 20 kA 1 St.
Beschreibung
Schutzstecker PT mit HF-Schutzschaltung für 4 Signaladern. Nennspannung: 24 V DC
Ausführung
- Ausstattung: 24 V, 24 V, 28 V
Lieferumfang
- Geliefert wird: Phoenix Contact Überspannungsschutzgerät PT 5-HF-24DC-ST, Verpackungseinheit: 1 Stk., EAN: 4055626013398
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
