Phoenix Contact 2909903 PTCB E1 24DC/2A NO Schutzschalter 1 Schließer 1 St. kaufen

Ein graues, modular aufgebautes elektrisches Bauteil mit mehreren Anschlüssen und aufgedruckten technischen Spezifikationen.

Abbildung ähnlich

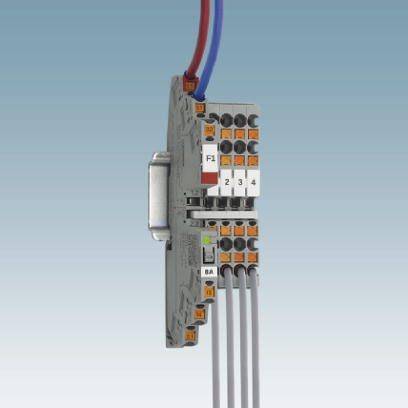

'Elektronisches Gerät mit mehreren Anschlüssen, an dem farbige Kabel angeschlossen sind, vor einem neutralen Hintergrund.'

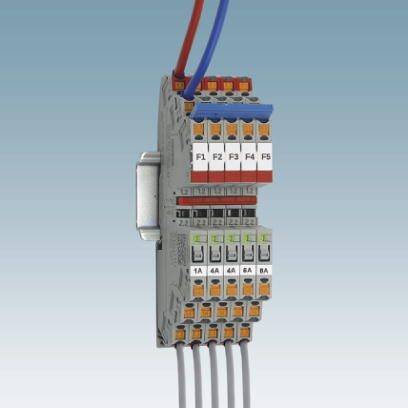

Mehrpolige Klemme mit mehrfarbigen Kabeln, beschrifteten Schaltern 'F1' bis 'F6' und Sicherungen. Verbindet Stromkreise in elektronischen Anlagen.

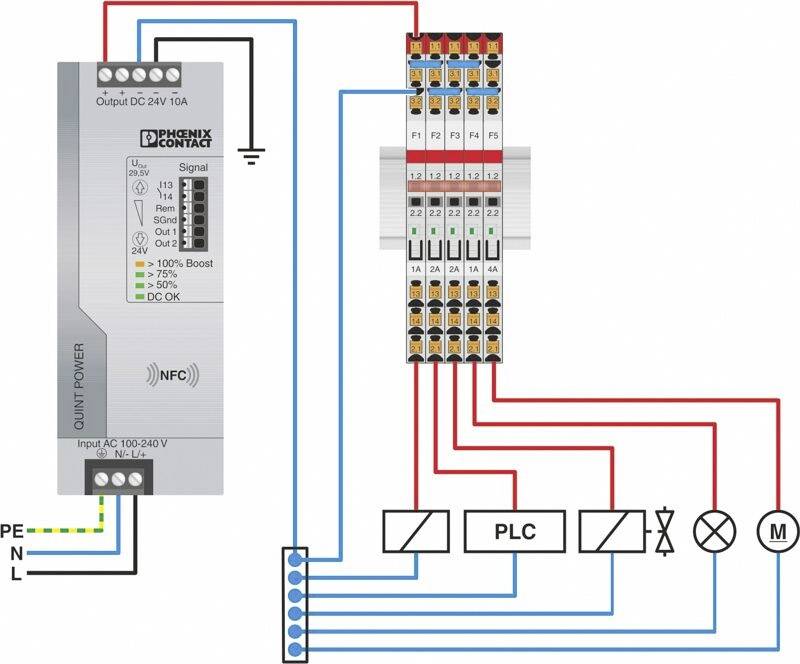

'Diagramm eines elektrischen Schaltplans mit einem Netzgerät und einer SPS. Beschriftungen zeigen Verbindungen und Stromstärken.'

Eine vertikale Reihe von elektrischen Sicherungen, beschriftet mit '1.1', '1.2', '2.1', '2.2', und 'F1'; grüne LED leuchtet.

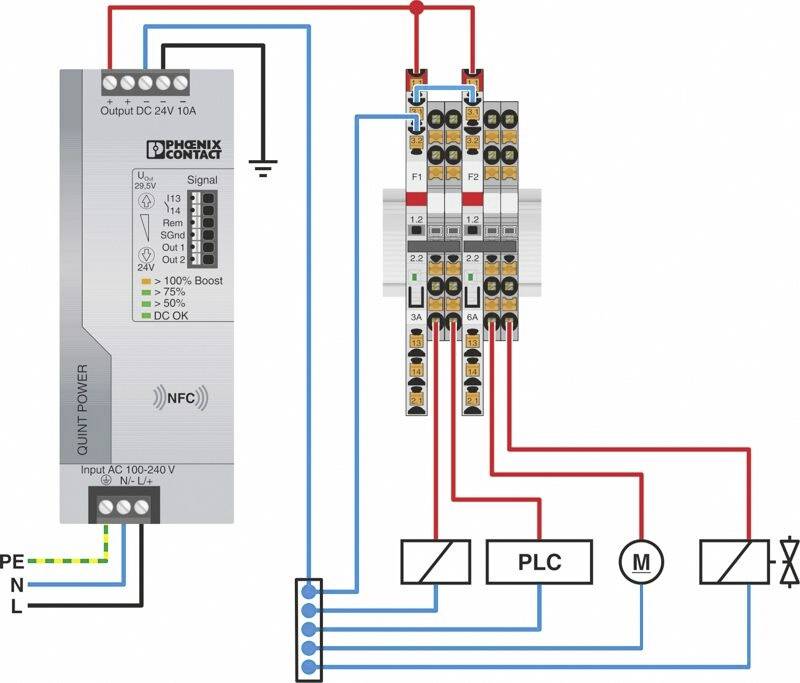

Schaltschema für ein elektrisches System mit Netzteil, Schutzschalter und Steuerung. Zeigt Verkabelung und Verbindung zu PLC und Motor.

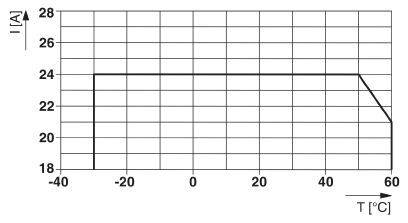

Diagramm zeigt Strom (I in Ampere) gegen Temperatur (T in Grad Celsius); von -40°C bis 25°C konstant bei 24A, sinkt abrupt bei 60°C.

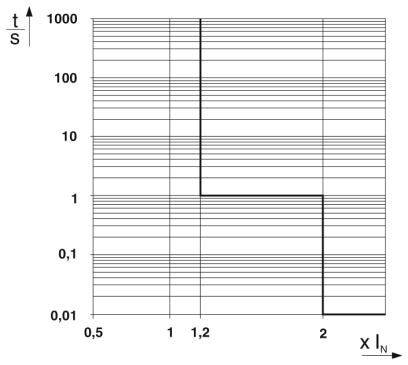

Diagramm zeigt ein zweiachsiges Koordinatensystem mit logarithmischen Skalen. 't/S' ist auf der y-Achse, 'X/N' auf der x-Achse. Linien bilden eine Treppenform.

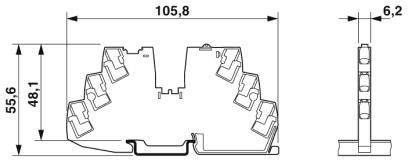

Technische Zeichnung einer elektrischen Anschlussklemme mit Maßen: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Lieferung Fr., 18. Sept.

932 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (30,40 € / Stück)

30,40 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 6,2 mm, 105,8 mm, 55,6 mm, 30 V, 24 A, elektronisch, 4 A, 0,01 ms, 0,014 µF, Mit Fernmeldekontakt: ja, -30..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 4 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,06 V (bei 2 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/2A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
