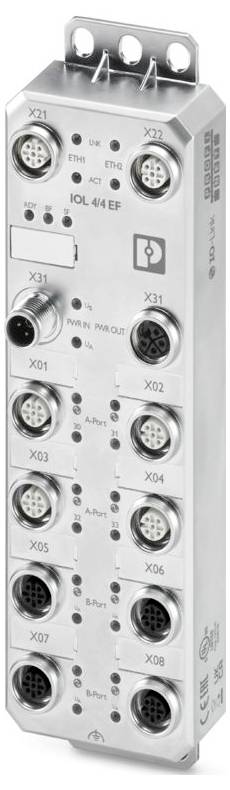

Phoenix Contact AXL E PN IOL4/4 EF M12 6M-L 1300926 Kommunikationsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
521,04 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Produktfamilie: Axioline E
- Bauform: Stand-alone
- Polzahl: 4
- Anschlussart: M12-Steckverbinder
- Anzugsdrehmoment: 0,4 Nm
- Breite: 60 mm
- Höhe: 212 mm
- Tiefe: 30,2 mm
- Material Gehäuse: Zinkdruckguss
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65/IP67/IP69;IK08 (Stoßfestigkeitsgrad)
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C;-40 °C ... 70 °C (Erweitert, siehe Kapitel "Einsatz unter extremen Umgebungsbedingungen" im Datenblatt)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
- Montageart: Schraubmontage
- Isolationseigenschaften: Isolationseigenschaften
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Übertragungsgeschwindigkeit: 100 MBit/s (mit Autonegotiation)
- Prüfdauer: 14 Tage
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Ausgangsspannung: 24 V DC
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 18 V DC ... 30 V (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: 2-Leiter
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 %
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: typ. 40 mA;max. 16 A
- Nennausgangsspannung: 24 V DC
- Digital: Digital
- Temperatur: 25 °C ±1 K
- Schutzbeschaltung: Überlastschutz | ja;Kurzschlussschutz | ja
- Unterstützte Protokolle: HTTP;SNMP v1
- Ausgangsspannungsbereich: min. US - 1 V ... max. US
- Benennung: Versorgung der Aktorik (UA)
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Schraubanschluss nach IEC 61076-2-111
- Spezifikation: V1.1.2
- Ausgangsstrom: 2 A (je Ausgang)
- IO-Link: IO-Link
- Zykluszeit: 500 µs
- Device ID: 0179hex
- Vendor ID: 00B0hex
- Beschreibung des Ausgangs: IO-Link-Ports in der Betriebsart digitaler Ausgang (DO)
- Anzahl der Ausgänge: max. 8
- Benennung Eingang: Digitale Eingänge an Pin 2 bei Class-A-Ports
- Benennung Ausgang: Digitale Ausgänge an Pin 2 bei Class-A-Ports
- Beschreibung des Eingangs: IO-Link-Ports in der Betriebsart digitaler Eingang (DI)
- Anzahl der Eingänge: max. 8 (IEC 61131-2 Typ 1 und Typ 3)
- Digital:: Digital:
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- Eingangsfilterzeit: 5 ms
- Versorgungsspannung: 24 V DC (Nennspannung)
- Gerätefunktion: PROFINET-Device
- Peripherieversorgungs-Nennspannung: 24 V DC
- PROFINET: PROFINET
- Conformance Class: C (IRT switch)
- Absicherung: max. 16 A
- Ausgangsspannung im ausgeschalteten Zustand: max. 1 V
- Zulässige Leitungslänge: < 20 m (zum Sensor)
- Begrenzung induktiver Abschaltspannung: -29 V ... -17 V
- Nenneingangsspannung UIN: 24 V DC
- Nenneingangsstrom bei UIN: typ. 2,5 mA
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Nennlast induktiv: 12 VA (1,2 H, 48 Ω, bei Nennspannung, Gebrauchskategorie DC-13)
- Nennlast ohmsch: 48 W (12 Ω, bei Nennspannung)
- Rückspannungsfestigkeit gegen kurze Impulse: nein
- Verhalten bei induktiver Überlast: Ausgang kann zerstört werden
- Überstromabschaltung: min. 2,2 A
- Prüfung (Schadgas): Prüfung (Schadgas)
- Prüfnorm: DIN EN 60068-2-52
- Luftfeuchtigkeit (relativ): 75 % ±3 %
- Volumenkonzentration H2S (Schwefelwasserstoff): 10 ppb ±5 ppb
- Volumenkonzentration NO2 (Stickstoffdioxid): 200 ppb ±20 ppb
- Volumenkonzentration Cl2 (Chlor): 10 ppb ±5 ppb
- Volumenkonzentration SO2 (Schwefeldioxid): 200 ppb ±20 ppb
- Belastung min: 10 kΩ
- Ausgangsstrom im ausgeschalteten Zustand: max. 300 µA
- Schalthäufigkeit: max. 1 pro Sekunde (bei induktiver Nennlast)
- Verhalten bei Überlast: Abschalten mit automatischem Restart
- Signalverzögerung: max. 100 µs (beim Einschalten);max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom)
- Ausgangsstrom bei Massebruch im ausgeschalteten Zustand: < 1 mA
- Maximaler Ausgangsstrom je Kanal: 200 mA
- Anzahl Ports: 4
- Porttyp: Class B
- Versorgung: IO-Link: Versorgung: IO-Link
- Versorgung: Sensorik: Versorgung: Sensorik
- Versorgung: Aktorik: Versorgung: Aktorik
- Prüfung (Salzsprühnebel): Prüfung (Salzsprühnebel)
- Anzahl der Zyklen: 4
- Testschritte je Zyklus: 2
- Prüfdauer (Gesamt): 168 h
- Testschritt (Salznebel): 2 h mit 5 % ±0,5 % NaCl, pH-Wert 6,5...7,2 bei 35 °C ±2 K
- Testschritt (Luftfeuchtigkeit): 166 h mit 93 % ±3 % Luftfeuchtigkeit bei 40 °C ±2 K
- Systemspezifische Protokolle: PROFINET-Protokolle LLDP;PROFINET-Protokolle MRP-Client;PROFINET-Protokolle DCP;PROFINET-Protokolle DCE/RPC
- Update-Rate: 1 ms
- Unterstützte Funktionalität: I&M-Funktionen
- Nenneingangsstrom: typ. 2,5 mA
- Nennstrom je IO-Link-Port: max. 2 A (an L+/L- (Pin 1 und Pin 3));max. 4 A (an P24/N24 (IO-Link-B-Ports, Pin 2 und Pin 5))
- Prüfspannung: 24-V-Versorgung (Logik- und Sensorversorgung US) / Funktionserde: 800 V DC, 1 min
- Prüfspannung: 24-V-Versorgung (Aktorversorgung UA) / 24-V-Versorgung (Logik- und Sensorversorgung US): 800 V DC, 1 min
- Prüfspannung: 24-V-Versorgung (Aktorversorgung UA) / Funktionserde: 800 V DC, 1 min
- Produkt-Art
Kommunikationsmodul
- Typ
AXL E PN IOL4/4 EF M12 6M-L
- Anzahl Eingänge max.
8
- Anzahl Ausgänge max.
8
- Max. Ausgangsstrom je Kanal
200 mA
- Betriebsspannung
24 V/DC
- Höhe
212 mm
- Länge
30.2 mm
- Breite
60 mm
IP65/IP67/IP69
IK08
- Abm.
(L x B x H) 30.2 x 60 x 212 mm
- Anschlusstechnik
2-, 3-, 5- Leiter
- Anschluss
M12-Steckverbinder
- Max. Stromaufnahme
16 A
- Herst.-Teilenr.
1300926
- Ausführung
Stand-alone
- Montageart (Details)
Schraubmontage
- Tiefe
30.2 mm
59.8 mm
212 mm
30.2 mm
0.0025 mA
FALSE
4
4
0-0 ms
DC
FALSE
0
0
0
0
0
0
0
4
FALSE
DC
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
ohne
FALSE
ohne
ohne
TRUE
TRUE
FALSE
FALSE
sonstige
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
ohne
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
24-24 V
0-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
ohne
FALSE
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582797 Phoenix Contact AXL E PN IOL4/4 EF M12 6M-L 1300926 Kommunikationsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582797 Phoenix Contact AXL E PN IOL4/4 EF M12 6M-L 1300926 Kommunikationsmodul 24 V/DC
Beschreibung
Axioline E, IO-Link-Master, PROFINET, M12-Steckverbinder, D-kodiert, IO-Link-Ports Class A: 4, Anschlussart: M12-Steckverbinder, A-kodiert, Anschlusstechnik: 3-Leiter, IO-Link-Ports Class B: 4, Anschlussart: M12-Steckverbinder, A-kodiert, Anschlusstechnik: 5-Leiter, Digitale Eingänge an Pin 2 bei Class-A-Ports: 4, 24 V DC, Anschlusstechnik: 3-Leiter, Digitale Ausgänge an Pin 2 bei Class-A-Ports: 4, 24 V DC, 2 A, Anschlusstechnik: 2-Leiter, Schutzart: IP65/IP67/IP69
